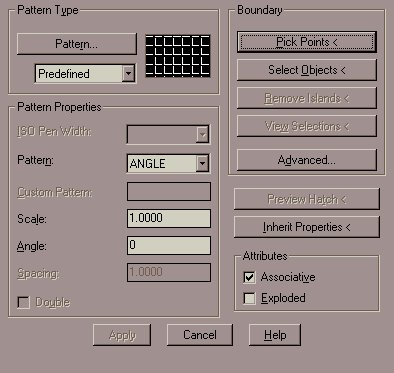

BHATCH Šrafira oređeno područje koristeći dijaloški okvir

1. BHATCH

2. Kliknite Pick objects. Prvo ćemo šrafirati nosive zidove. Da bi odabrali područje koje želimo šrafirati dovoljno je kliknuti unutar tog područja. AutoCAD će automatski prepoznati područje. Uočite da imamo tri odvojena područja nosivih zidova. ENTER.

3. Kliknite na Pattern. Odaberite šrafuru za AB (ANSI37) te kliknite na Preview hatch. Kliknite na Continue nakon što ste vidjeli kako izgleda vaša šrafura. Ako ste zadovoljni kliknite Apply, a ako niste (gustoća šrafure ne zadovoljava) poigrajte sa vrijednosti Scale. NE ZABORAVITE PREVIEW HATCH.

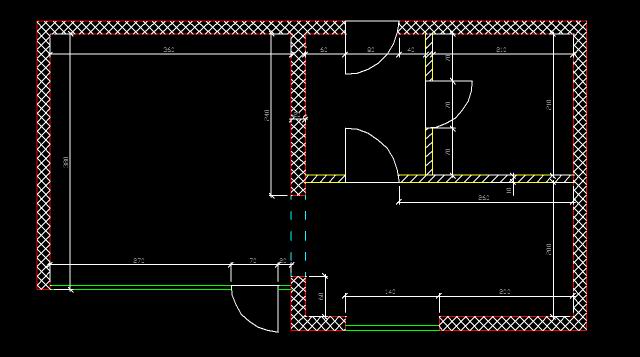

Nakon ovoga šrafirajte na isti način pregradne zidove. Primijetite da pregradni zidovi nisu AB pa sukladno tome imaju i drugačiju šrafuru.
