U odjeljku 2.4.5 riješena su dva primjera određivanja sloja u kotiranoj projekciji. Ovdje ćemo jedan od tih primjera riješiti u programu Rhino.

Zadatak: Na zadanom terenu \(\small \Phi\) krovinsku ravninu \(\small \alpha\) određuju tri bušotine (točke \(\small A\), \(\small B\), \(\small C\)) kojima su zadani položaji projekcijom i kotom. Podinska ravnina \(\small \beta\) određena je četvrtom bušotninom \(\small D\) (ispod bušotine \(\small C\)).

U programu Rhino odredite sljedeće:

  1. ravnine \(\small \alpha\) i \(\small \beta\) te izdanak određen tim ravninama
  2. jedan profil zadanog terena i sloja
  3. debljinu sloja
Predložak - prva slika prezentacije 59
Rješenje u kotiranoj projekciji - zadnja slika prezentacije 59

Rješenje u Rhinu:

modeliranje terena, krovinske i podinske ravnine te izdanka (video 91)

konstrukcija profila (video 92)

određivanje debljine sloja (video 93)

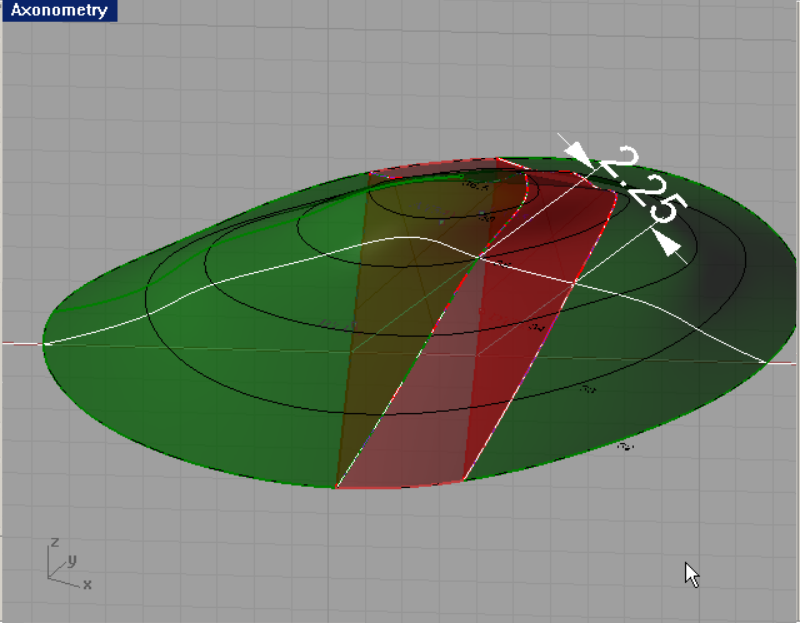

Slika 496: Slika rješenja u Rhinu
