Primjeri koje promatramo su:
a) opisana ili viseća
b) barokna ili češka
c) bizantska ili kupola s pandativima.

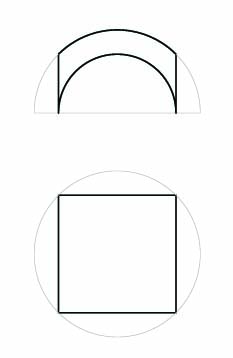

a) Opisana ili viseća kupola je izvedena nad kvadratnim tlocrtom, kod koje je promjer polukugle jednak dijagonali kvadrata.
|

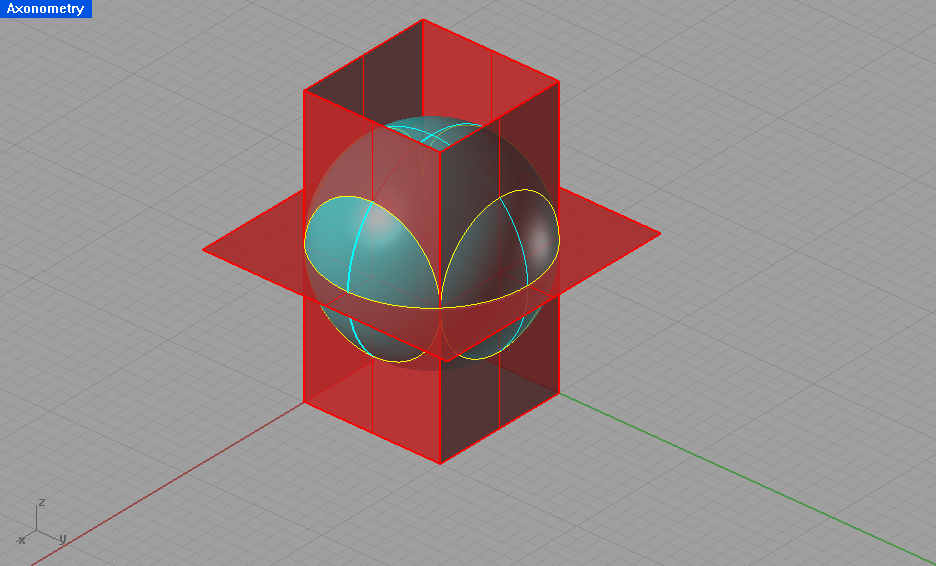

Arhitektonsko oblikovanje kupola (tal. cupola - svod ili krov polukugli slična oblika) u obliku polukugle moguće je samo tako da se ona isječe te se njezin teret koncentrira u pojedinim točkama. Radi jednostavnijeg prostornog prikaza, ravnine kojim siječemo kuglu postavljamo paralelno s koordinatnim osima.
|
|
|
|
Primjeri koje promatramo su: a) opisana ili viseća b) barokna ili češka c) bizantska ili kupola s pandativima. |
|

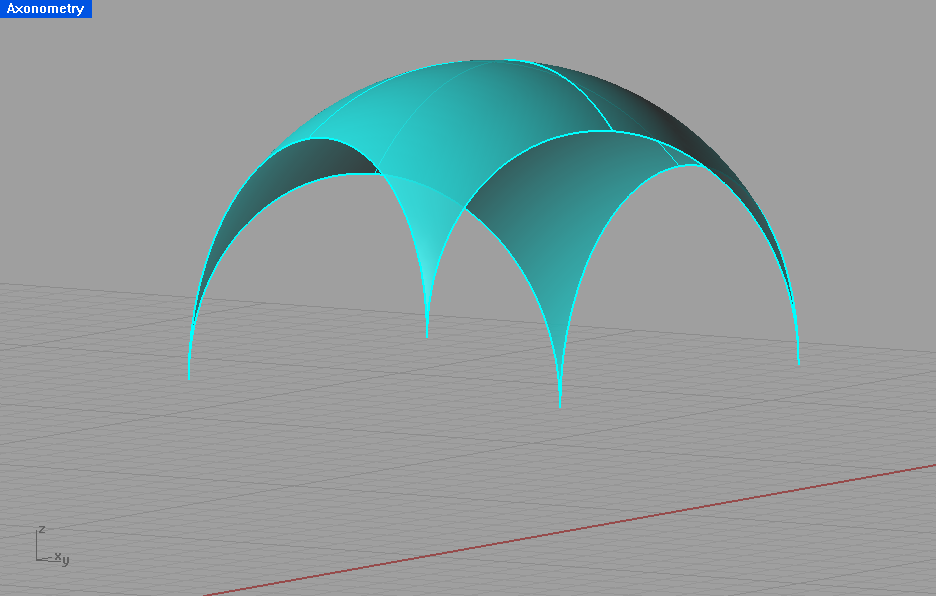

a) Opisana ili viseća kupola je izvedena nad kvadratnim tlocrtom, kod koje je promjer polukugle jednak dijagonali kvadrata. |
|
|

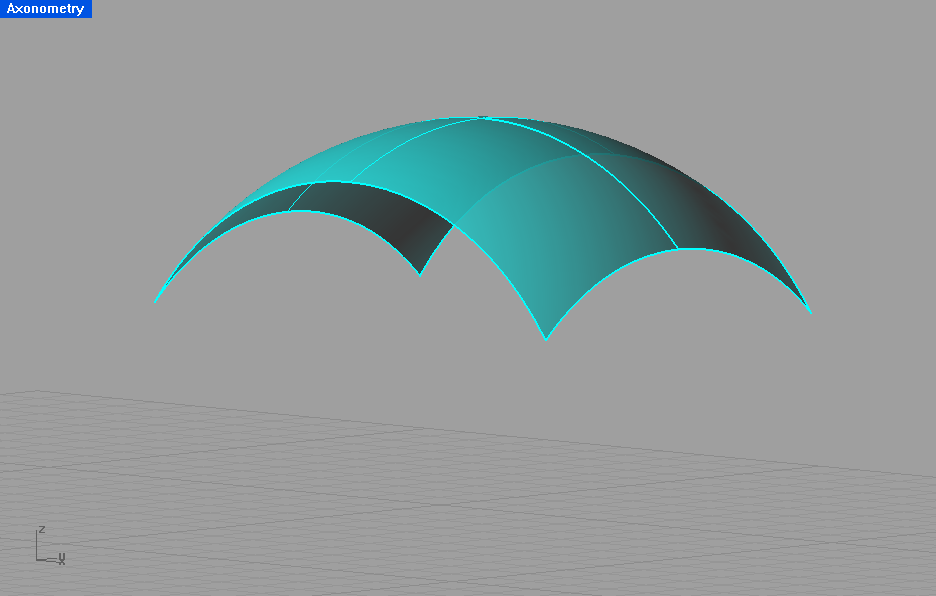

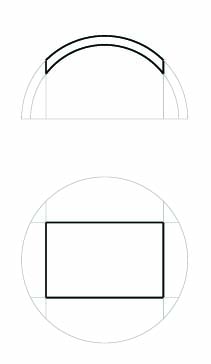

| b) Barokna ili češka kupola je dio kugline plohe izveden nad pravokutnim tlocrtom, kod kojeg je dijagonala pravokutnika manja od promjera polukugle. |
|
|

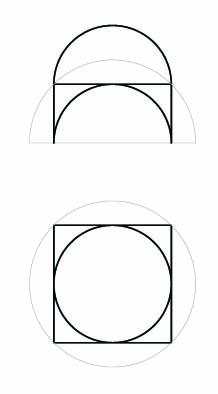

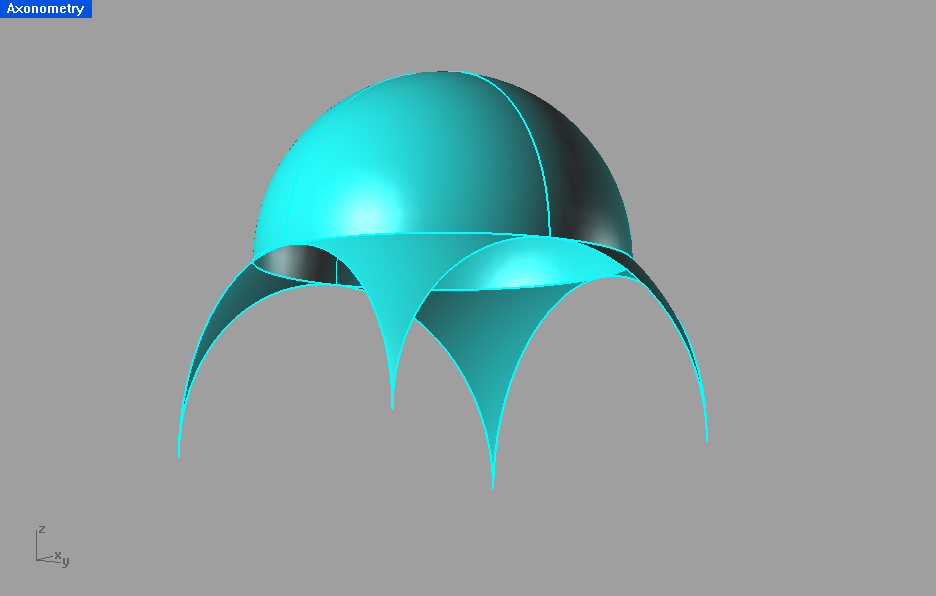

| c) Tlocrt bizantske kupole je kvadrat s upisanom kružnicom. Kupola leži na 4 sferna trokutasta isječka koji pripadaju polukugli čiji je ekvator opisan kvadratu. |
|
|
|
Kod konstruiranja 3D prikaza kupola najbolji izbor je ortogonalna aksonometrija. Više o toj vrsti aksonometrije i prikazu kupola u njoj može se naći u članku autora N. Sudeta, I. Petrunić
Svodovi kao dijelovi kugline plohe u ortogonalnoj aksonometriji.
Marija Šimić Horvath - 3DGeomTeh - Razvojni projekt Sveučilišta u Zagrebu |
