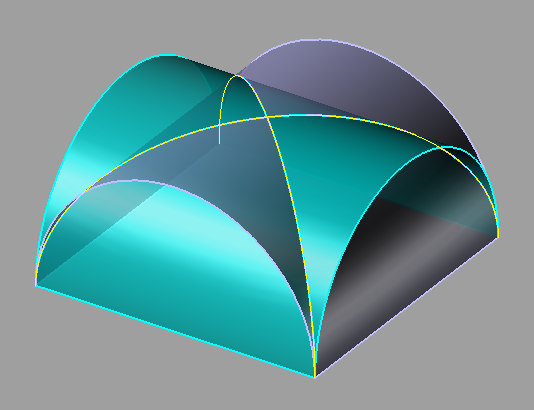

Raspad prodorne krivulja dvaju poluvaljaka

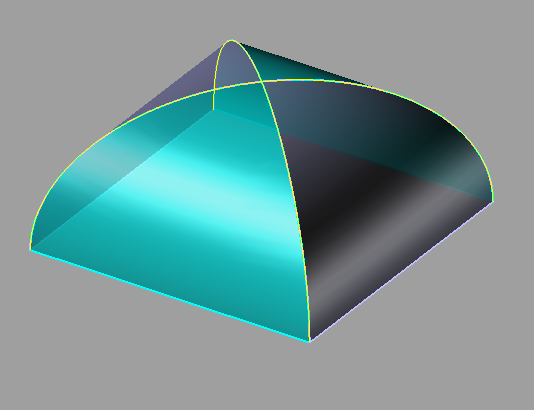

Samostanski svod

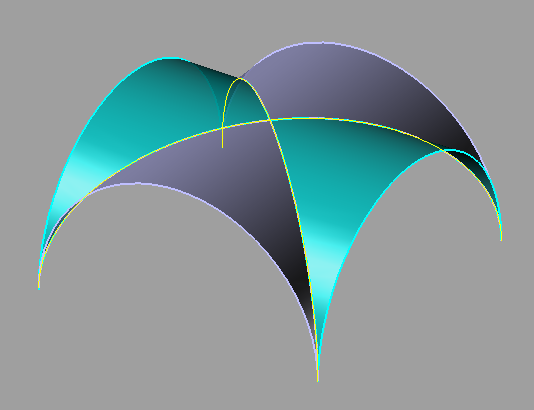

Križni svod

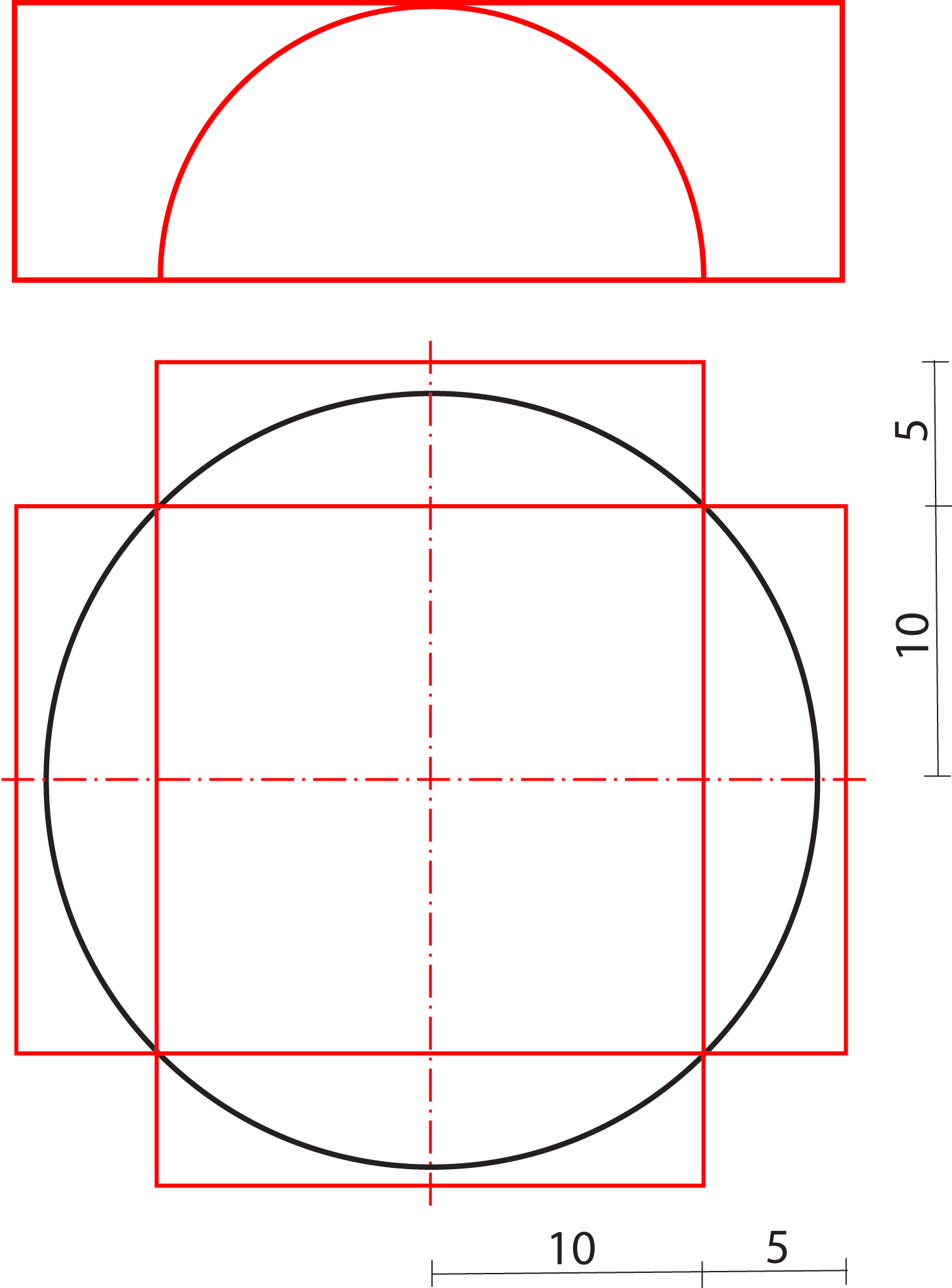

Zadatak: Poluvaljci koji određuju križni svod na slici su označeni crvenom bojom. Konstruirajte (u programu Rhino) dio križnoga svoda koji je omeđen rotacijskim valjkom čija osnovica (crna kružnica na slici) leži u koordinatnoj xy-ravnini. Prikažite isti križni svod omeđen prodornom krivuljom poluvaljaka i sfere koja prolazi sjecištima izvodnica u koordinatnoj xy-ravnini, a središte joj je u točki S(0,0,5). Modelirajte samostanski svod određen zadanim poluvaljcima.

izradila Sonja Gorjanc - DESKRIPTIVNA GEOMETRIJA
