4. Tereni

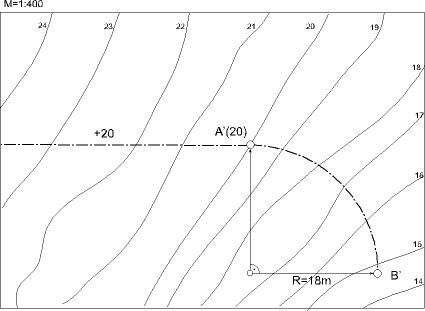

Cesta, širine planuma 4 m, u ravnom je dijelu horizontalna na koti 20. Od točke A prema točki B u kružnom luku ima pad nagiba 8%. Zadatak riješite u mjerilu 1:200.
(Slojnice terena i položaj osi prometnice, koji su na predlošku dani u mjerilu 1:400, proporcionalno uvećajte na format A4.)

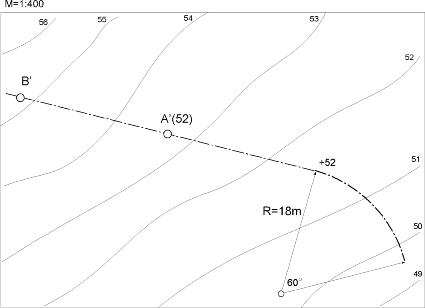

Cesta, širine planuma 4 m, ima uspon od točke B prema točki A nagiba 10%, a dalje je horizontalna. Zadatak riješite u mjerilu 1:200.
(Slojnice terena i položaj osi prometnice, koji su na predlošku dani u mjerilu 1:400, proporcionalno uvećajte na format A4.)

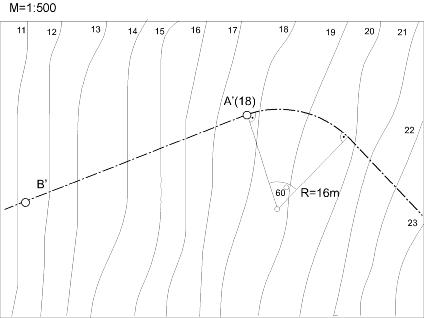

Cesta, širine planuma 4 m, u ravnom dijelu ima uspon od točke B prema točki A nagiba 8%, a dalje je horizontalna. Zadatak riješite u mjerilu 1:250.
(Slojnice terena i položaj osi prometnice, koji su na predlošku dani u mjerilu 1:500, proporcionalno uvećajte na format A4.)

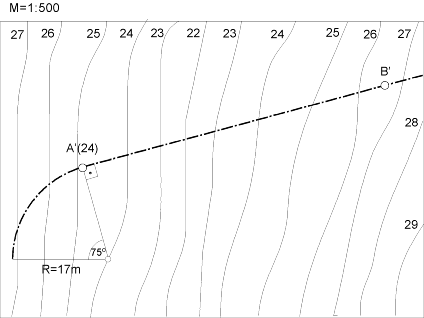

Cesta širine planuma 5 m u ravnom dijelu ima uspon od točke A prema točki B nagiba 5%, a u zavoju je horizontalna. Zadatak riješite u mjerilu 1:250.
(Slojnice terena i položaj osi prometnice, koji su na predlošku dani u mjerilu 1:500, proporcionalno uvećajte na format A4.)

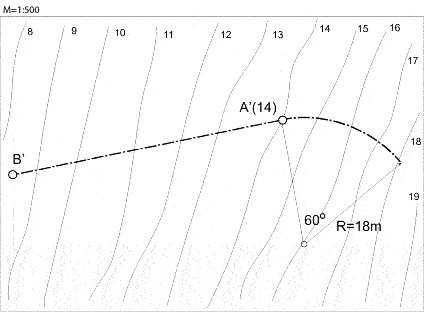

Cesta širine planuma 5 m u ravnom dijelu ima uspon od točke B prema točki A nagiba 5%, a u zavoju je horizontalna. Zadatak riješite u mjerilu 1:250.
(Slojnice terena i položaj osi prometnice, koji su na predlošku dani u mjerilu 1:500, proporcionalno uvećajte na format A4.)

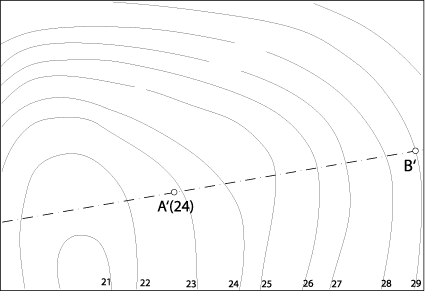

Ravna cesta, širine 6 m, horizontalna je do točke A, a od nje se uspinje, prema točki B, s nagibom n_c=8%. U mjerilu M=1:250 rijšite situaciju zemljanih radova. (Zadani predložak uvečajte na format A4.)

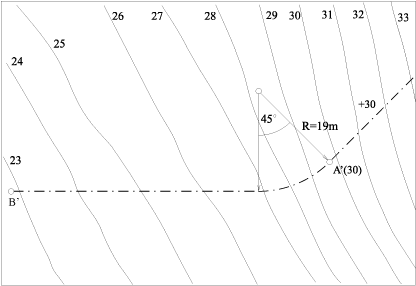

Cesta širine 6 m uspinje se od točke B prema točki A s nagibom n_c=8%, a dalje je horizontalna. U mjerilu M=1:250 riješite situaciju zemljanih radova. (Zadani predložak uvečajte na format A4.)
