SUPERPOZICIJA

                            PODUPRTE GREDE



                                   A   grupa zadataka



Za zadanu poduprtu gredu nacrtajte M dijagram primjenom superpozicije (grafičkim ili grafoanalitičkim postupkom),

te na temelju diferencijalnog odnosa nacrtajte T dijagram.

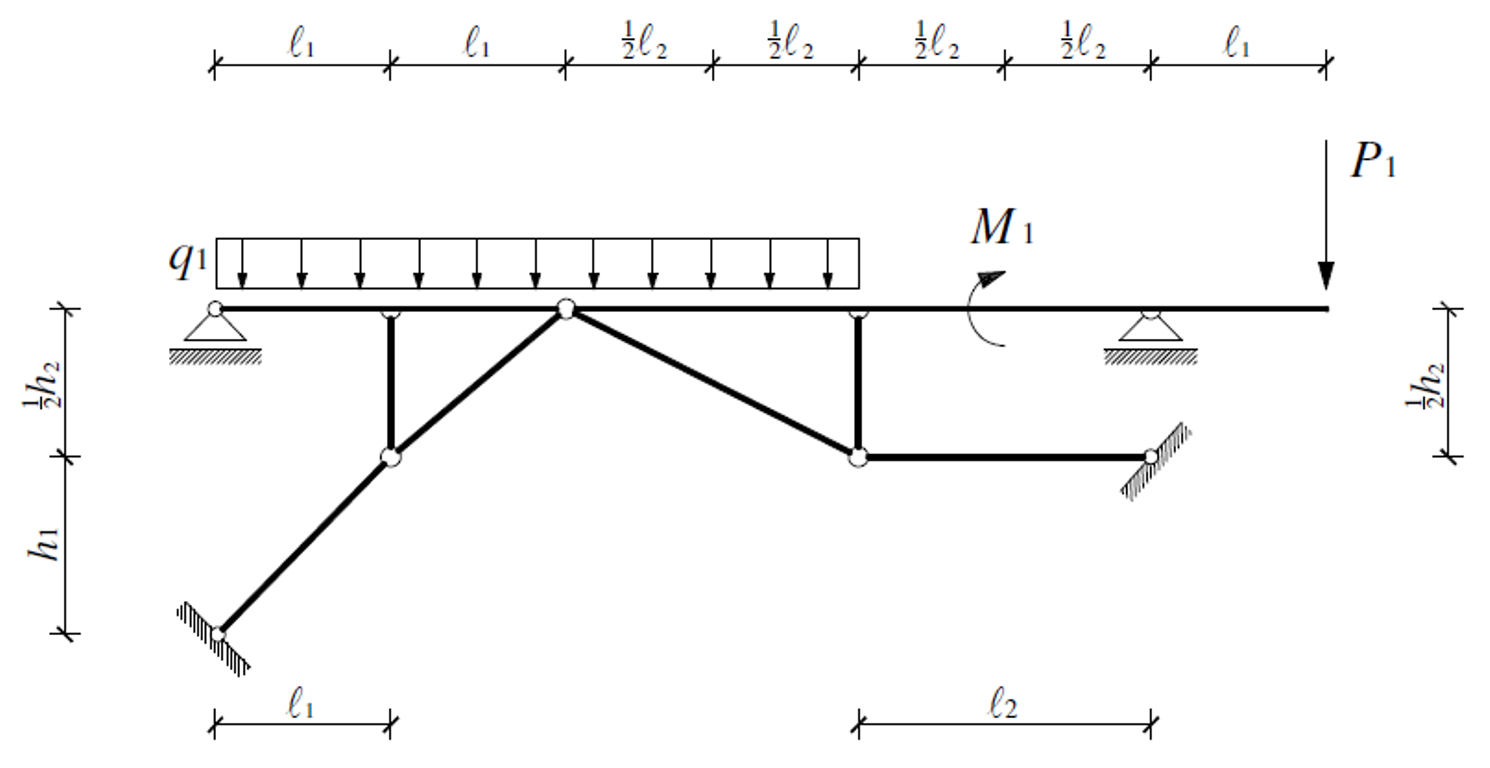

ZADATAK A-1

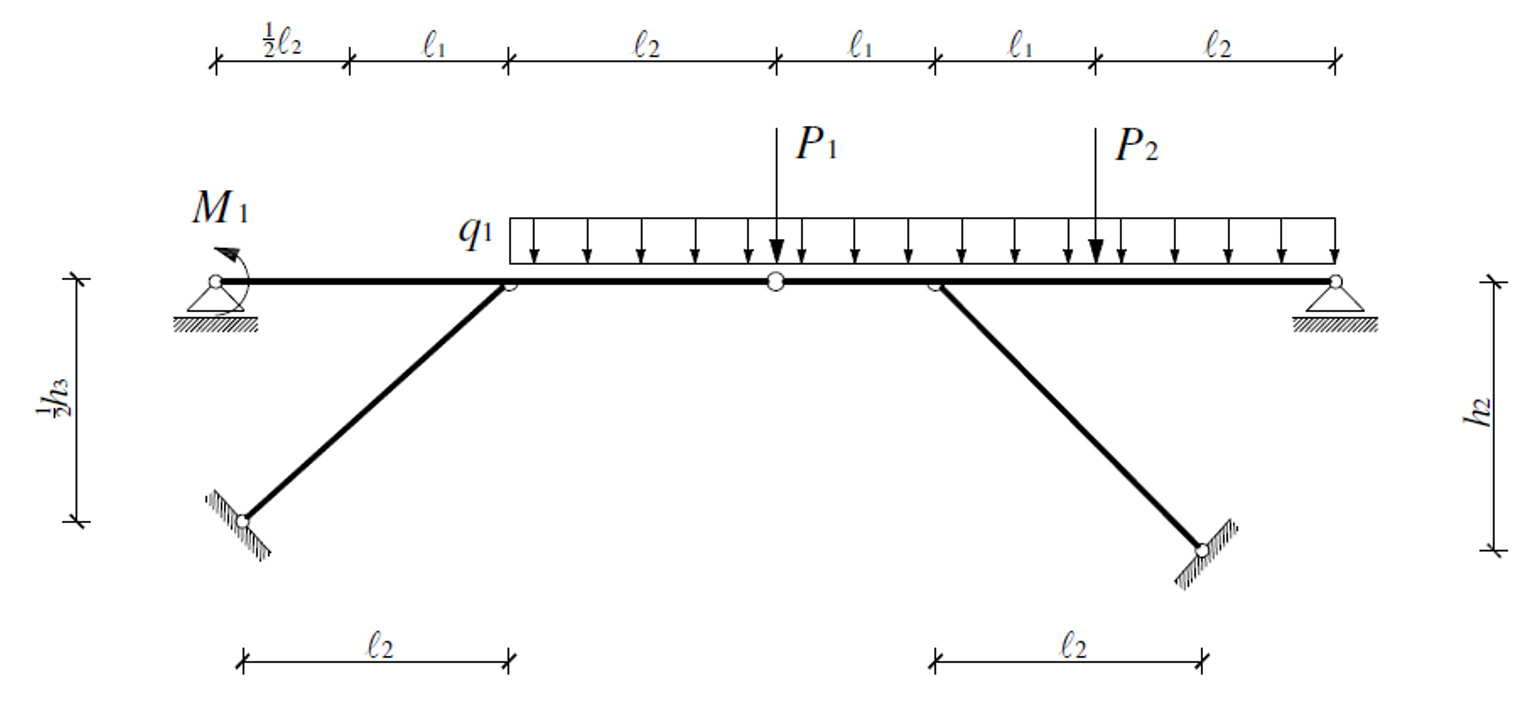

ZADATAK A-2

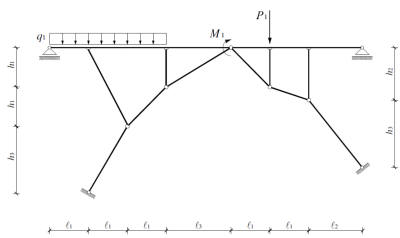

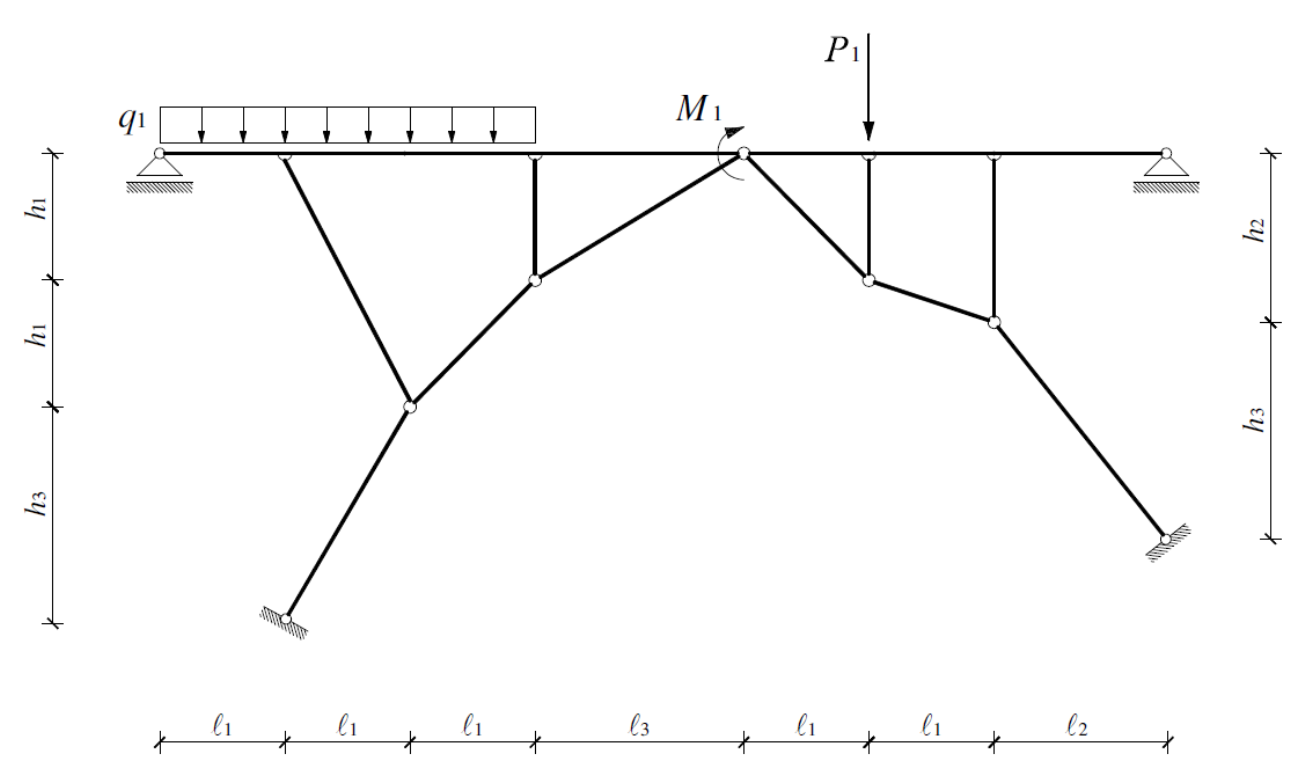

ZADATAK A-3

                       Zadatak A-1.pdf                                                 Zadatak A-2.pdf

                            Zadatak A-3.pdf





                                B   grupa zadataka



Za zadanu poduprtu gredu nacrtajte M dijagram primjenom superpozicije (grafičkim ili grafoanalitičkim postupkom),

te na temelju diferencijalnog odnosa nacrtajte T dijagram.

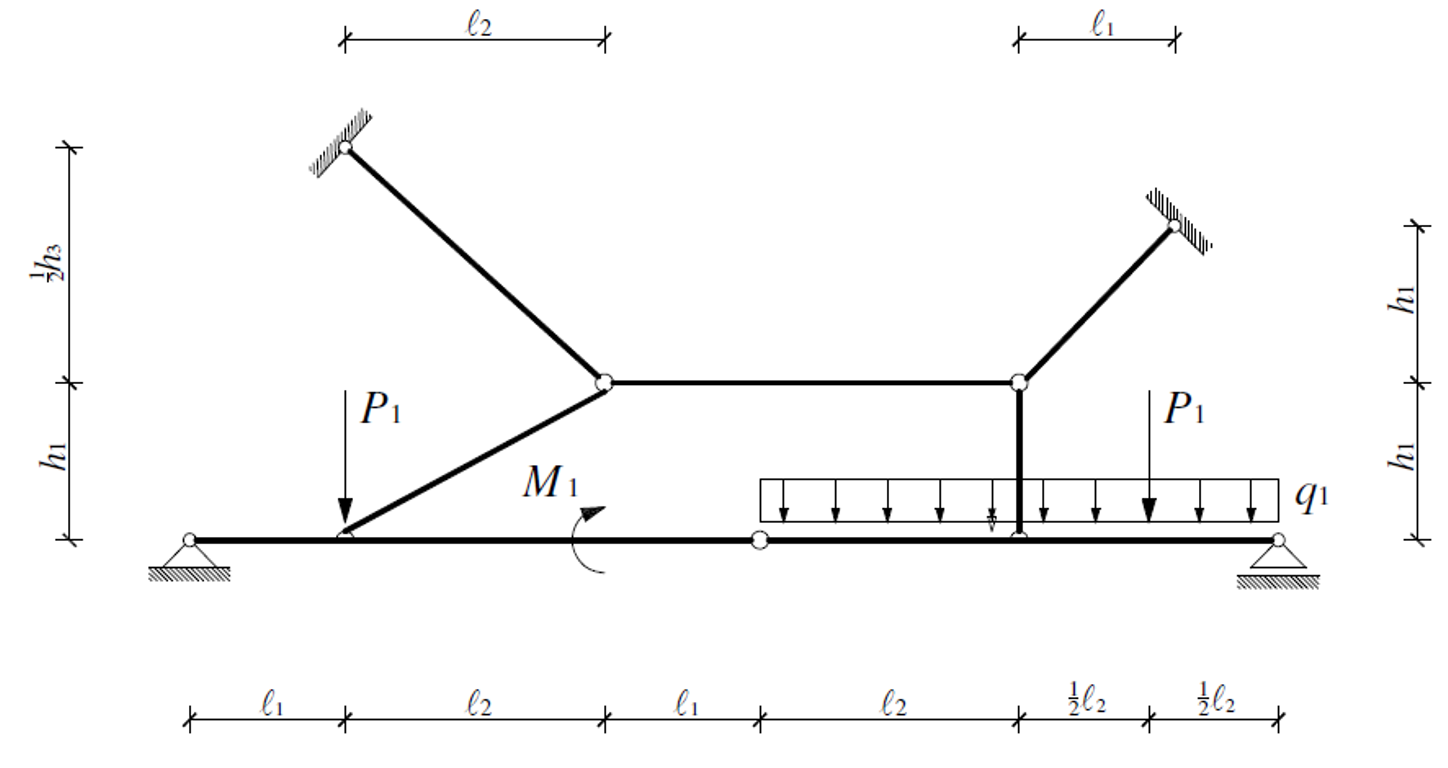

ZADATAK B-1

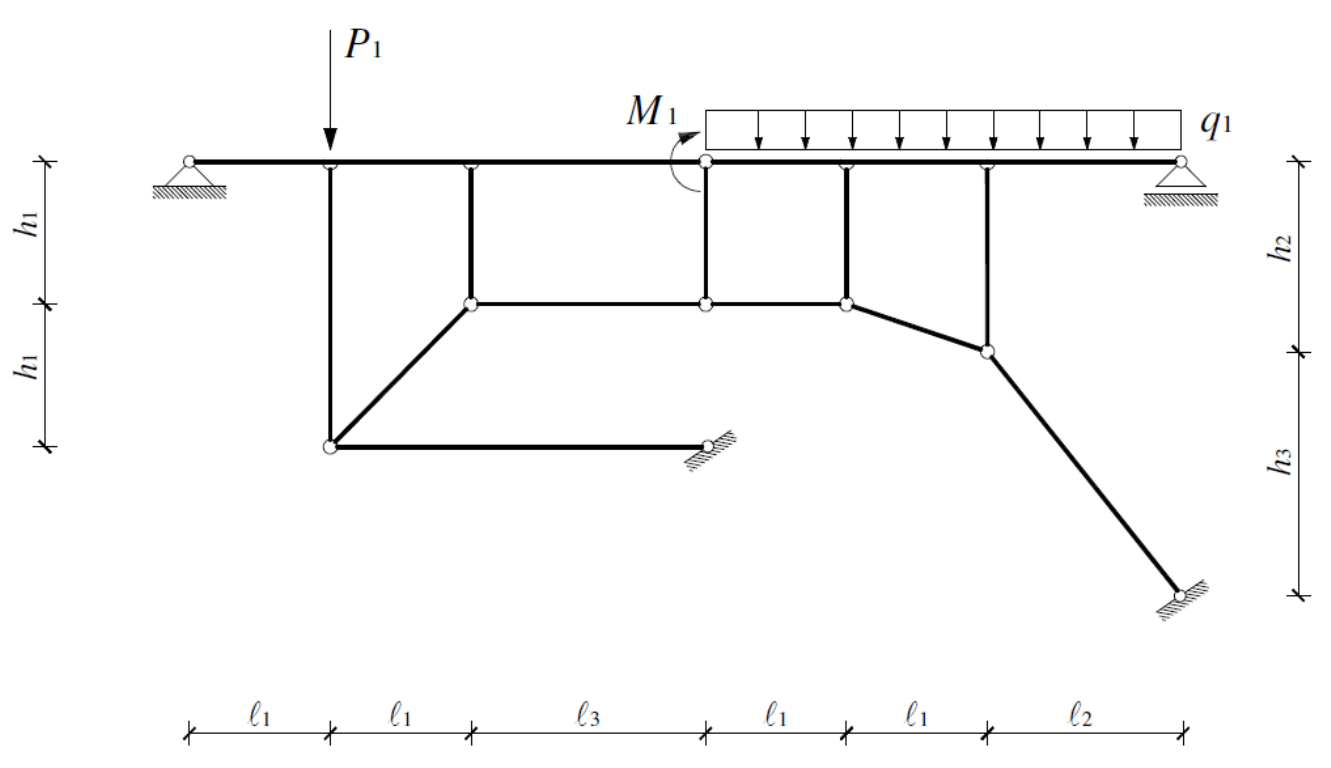

ZADATAK B-2

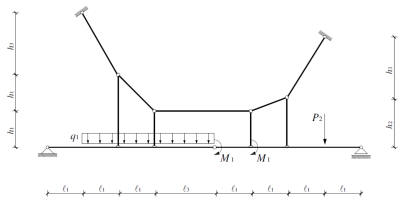

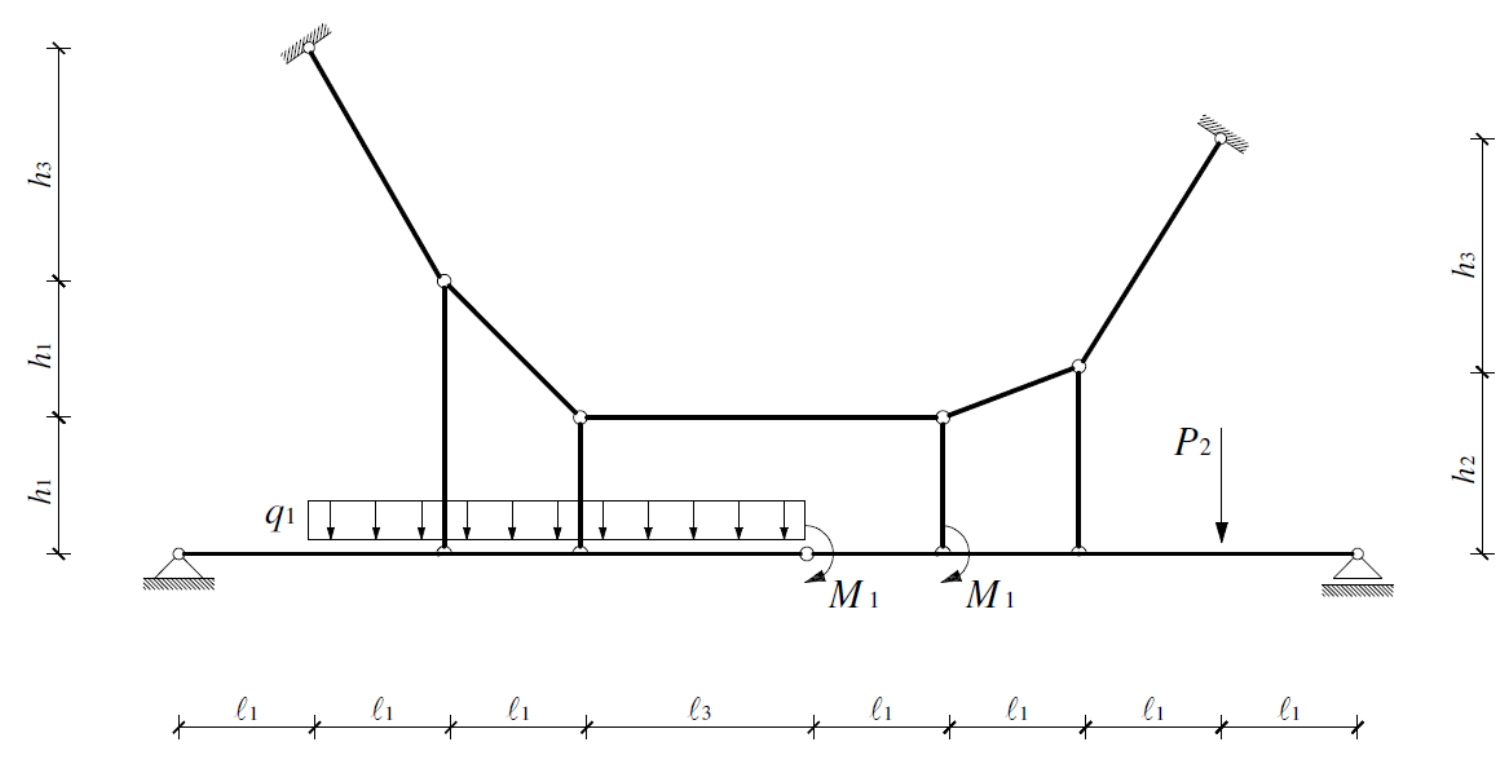

ZADATAK B-3

                           Zadatak B-1.pdf                                                 Zadatak B-2.pdf

                           Zadatak B-3.pdf







                                                C   grupa zadataka



Za zadanu poduprtu gredu nacrtajte M dijagram primjenom superpozicije (grafičkim ili grafoanalitičkim postupkom),

te na temelju diferencijalnog odnosa nacrtajte T dijagram.

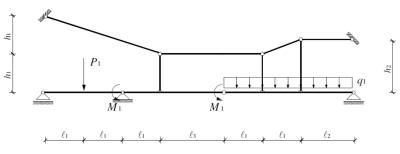

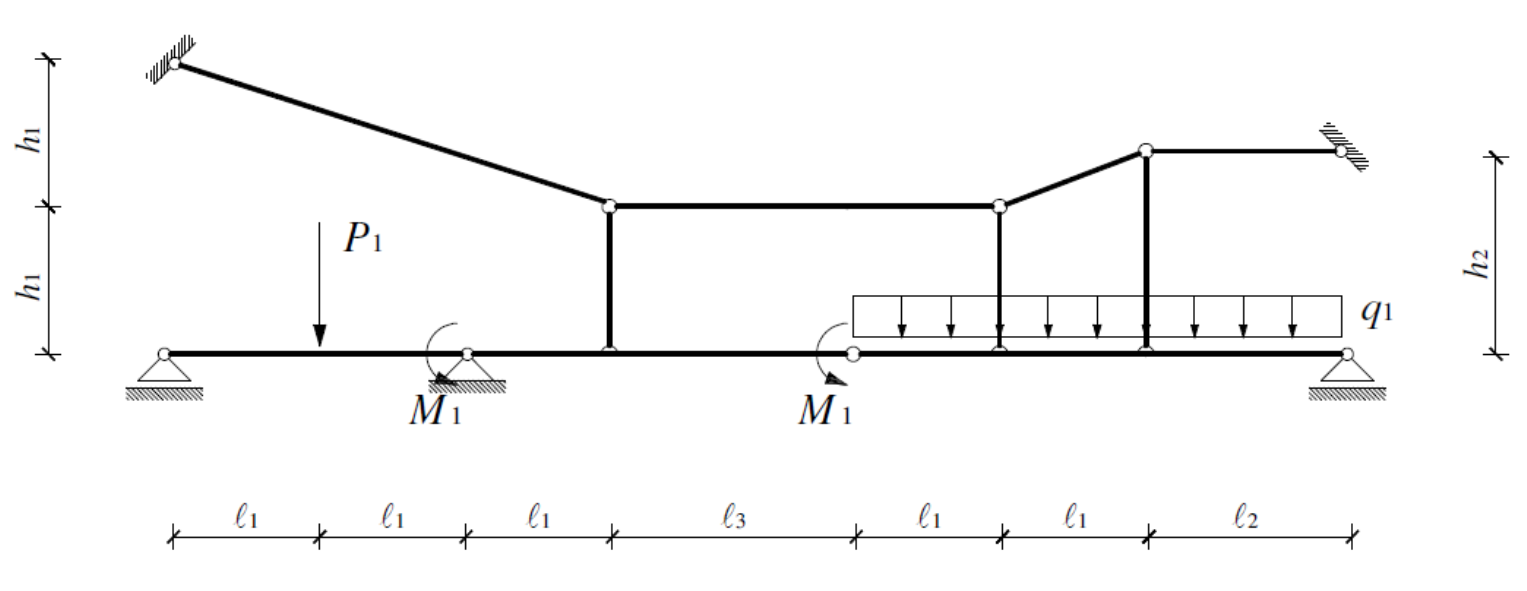

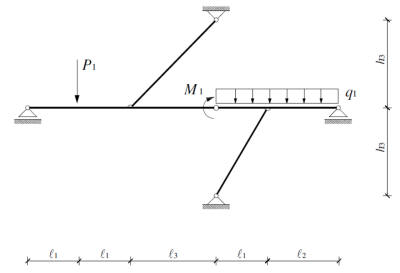

ZADATAK C-1

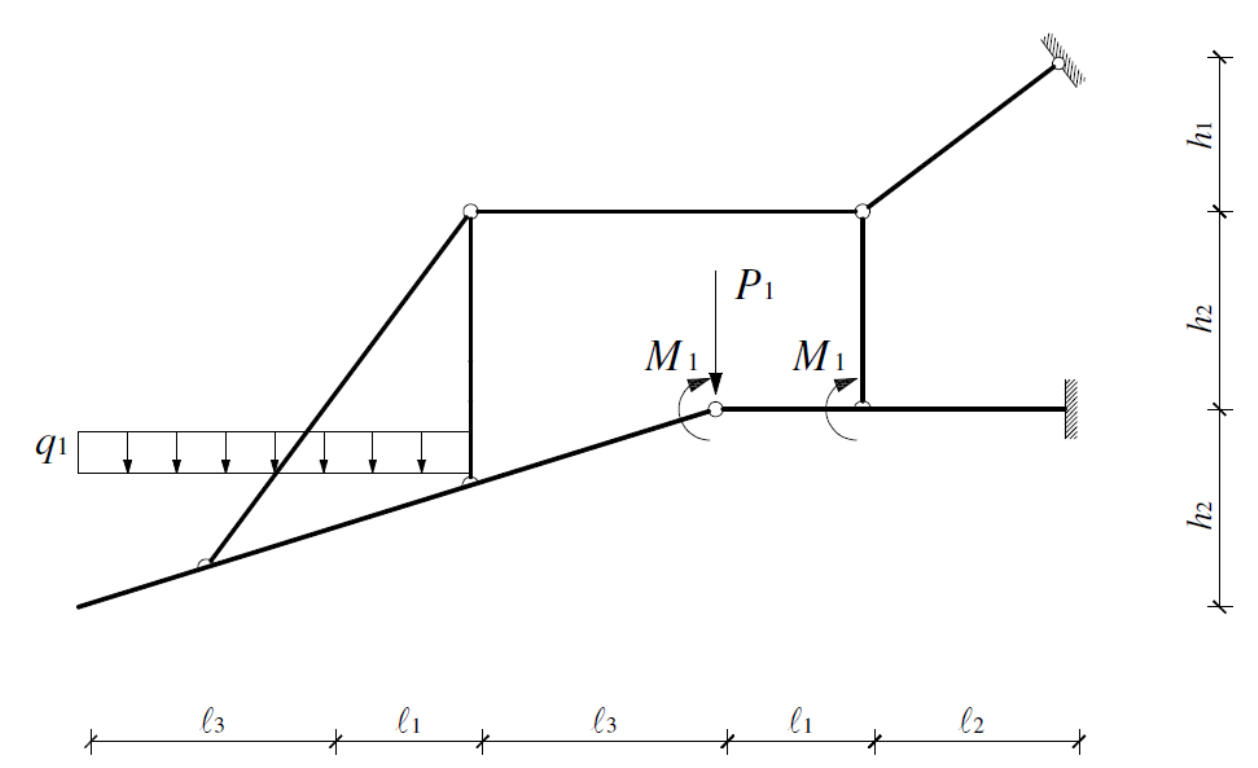

ZADATAK C-2

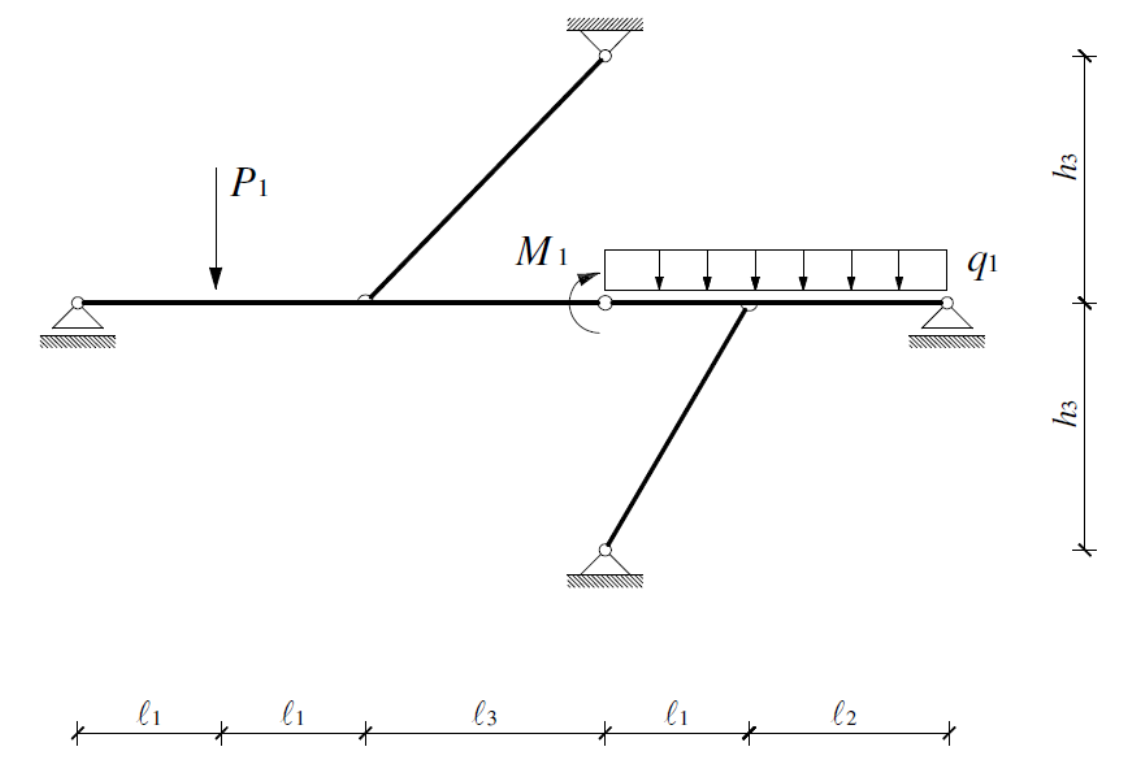

ZADATAK C-3

                            Zadatak C-1.pdf                                                 Zadatak C-2.pdf

                            Zadatak C-3.pdf
