PRIMJER - ETABS (modeliranje i statički proračun dijela konstrukcije sa zidovima)

MJERNE JEDINICE - [kNm]

• Definiranje grida

NEW MODEL → GRID → Uniform grid spacing → Number in X direction - 4

Number in Y direction - 3

Spacing in X direction - 3

Spacing in Y direction - 3

Number of stories - 1

Typical story height - 3

• Definiranje karakteristika plošnih elemenata (zida i ploče)

DEFINE → WALL/SLAB/DECK SECTIONS

ADD NEW WALL → ZID20

Section Name ZID20

Area Type Shell

Materijal Concrete

Dimenzije 0,2 m

ADD NEW SLAB→PLOCA16

Section Name PLOCA16

Area Type Shell

Materijal Concrete

Dimenzije 0,16 m

• Crtanje ploče i zida

Ploča

WIEW → SET PLAN WIEW → Story 1

DRAW →DRAW AREA OBJECTS → DRAW RECTANGULAR AREA → PLOCA16

Nacrtati ploču preko cijeloga grida u tlocrtu

Zid

WIEW → SET PLAN WIEW → Elevation 2

DRAW →DRAW AREA OBJECTS → DRAW RECTANGULAR AREA → ZID20

Nacrtati ZID preko cijeloga grida u presjeku 2

• Definirati otvor (vrata)

EDIT → REFERENCE PLAN → Z=2,5m → ADD → OK

Definirati ravninu u razini gornjeg ruba otvora

DRAW →DRAW AREA OBJECTS → DRAW DOORS

→ RESHAPE OBJECTS

Nacrtati i „razvući“ vrata na željenu širinu (unutarnji pravokutnik grida)

(Kasnije se zid meshira prema definiranom otvoru)

• Definiramo Rubne Uvjete

Ploča

ASSIGN → JOINT → RESTRAINS

4 nepomična zglobna ležaja na rubovima ploče

Zid

ASSIGN → JOINT → RESTRAINS

upeti ležajevi na spoju zida s podlogom

• Meshiranje elemenata zida i ploče

Zid

Meshirati zid po linijama otvora

Označiti zid

EDIT → MESH WALLS FOR OPENINGS

(U zidu je napravljen otvor)

Meshirati zidove (interno)

Označiti lijevi i desni zid (po jedan konačni element za svaki zid!)

ASSIGN →SHELL/AREA → AREA OBJECT MESH OPTIONS

Maksimalna veličina elementa je 1m (Max element size – 1m)

Nadvoj

Označiti nadvoj (jedan konačni element)

ASSIGN →SHELL/AREA → AREA OBJECT MESH OPTIONS

Podijeliti nadvoj na 2 vertikalna i 6 horizontalnih elemenata. (Subdivide object into 2 vertical and 6 horizontal)

Ploča

ASSIGN →SHELL/AREA → AREA OBJECT MESH OPTIONS

Meshirati ploču po rubnim elementima (greda, zid..) s maksimalnom veličinom elementa od 0,5m. (Max element size – 0,5m)

WIEW → SET BUILDING WIEW OPTIONS → AUTO AREA MESH

Provjeriti automatski mesh koji nam je program napravio!!

• Definirati opterećenje

ASSIGN → AREA LOADS → UNIFORM → LIVE = 5 kN/m²

Definirati površinsko opterećenje po ploči

Kombinacija opterećenja

DEFINE → LOAD COMBINATIONS → COMB1 = 1.35 ∙ DEAD + 1.5 ∙ LIVE

• Definirati zid kao PIER i nadvoj kao SPENDREL

Odabrati jedan zid

ASSIGN  →  SHELL/AREA  →  PIER LABEL → P1

Odabrati drugi zid

ASSIGN  →  SHELL/AREA  →  PIER LABEL → P2

Odabrati nadvoj

ASSIGN  →  SHELL/AREA  → SPENDREL LABEL → S1

• Proračun

ANALYSE → RUN ANALYSE

• Prikaz rezultata analize – sile i naprezanja u plošnim elementima

DISPLAY → SHOW MEMBER FORCES / STRESS DIAGRAM → SHELLS STRESSES / FORCES

Unutarnje sile i naprezanja u zidu - Elevation 2

2

Provjeriti lokalne osi elemenata!!

1

WIEW → SET BUILDING WIEW OPTIONS → AREA LOCAL AXES

Pogledati sile:

→ F11 (Vlak u nadvoju)

→ F22 (Tlak u zidu – spoj s nadvojem)

→ F12 (Posmik na spoju nadvoja i zida)

Unutarnje sile i naprezanja u ploči – Story 1

→ M11 (moment oko osi 2)

→ M22 (moment oko osi 1)

Prikaz sila i naprezanja u presjeku zida/ploče

DRAW  →  DRAW SECTION CUT

integrirana sila po presjeku zida/nadvoja/ploče

• Prikaz rezultata analize – sile u plošnim elementima zida i nadvoja svedene na os elementa i pogodne za dimenzioniranje

DISPLAY → SHOW MEMBER FORCES / STRESS DIAGRAM → FRAME/PIER/SPENDREL FORCES

Označiti frame, pier i spendrel elemente !!

Pogledati sile

→ AXIAL FORCE

→ SHEAR 2-2

→ MOMENT 3-3

UNLOCK

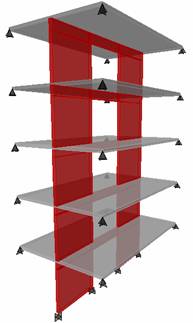

• Repliciranje kata po etažama – slaganje višekatnog objekta

Kopirati model po visini 4 puta (dobijemo dio višekatnice). Po istom principu se kopiraju katovi u višekatnom objektu

EDIT → EDIT STORY DATA → INSERT STORY

Story height – 3 m

Number of stories – 4

From existing story

Replicate new story

• Definiranje rubnih uvjeta ploča po visini

ASSIGN → JOINT → RESTRAINS

4 nepomična zglobna ležaja na rubovima svih ploča

• Definirati PIER i SPENDREL na svim katovima

Paziti !! Kopiranjem smo kopirali i karakteristike PIERA I SPENDRELA. Potrebni ih je nanovo definirati !!

Ukupno 10 PIEROVA I 5 SPENDRELOVA

Odabrati zid

ASSIGN  →  SHELL/AREA  →  PIER LABEL → P3, P4, P5, P6, P7, P8...

Odabrati nadvoj

ASSIGN  →  SHELL/AREA  → SPENDREL LABEL → S1, S2, S3, S4, S5.

• Prikaz rezultata analize – sile i naprezanja u zidovima i nadvojima

DISPLAY → SHOW MEMBER FORCES / STRESS DIAGRAM → SHELLS STRESSES / FORCES

• Prikaz rezultata analize – sile u u zidovima i nadvojima svedene na os elementa i pogodne za dimenzioniranje

DISPLAY → SHOW MEMBER FORCES / STRESS DIAGRAM → FRAME/PIER/SPENDREL FORCES

Pogledati sile

→ AXIAL FORCE

→ SHEAR 2-2

→ MOMENT 3-3

VAŽNO: TIJEK SILA U KONSTRUKCIJI
