PRIMJER SILOS – SAP2000

MJERNE JEDINICE - [kNm]

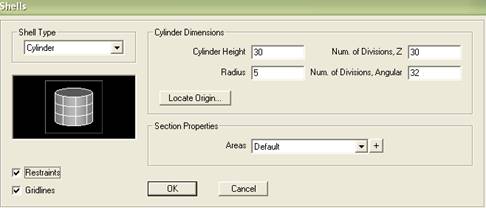

FILE – NEW MODEL - SHELLS

Isključiti grid

• Definiranje materijal i presjeka ljuske

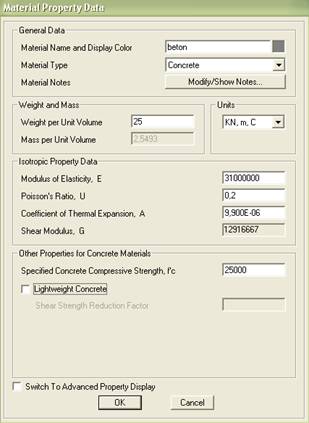

DEFINE - MATERIALS

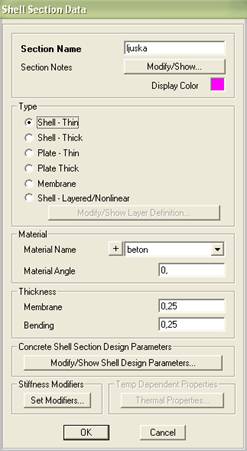

DEFINE - AREA SECTIONS - SHELL

• Opterećenje tekućinom

DEFINE – LOAD CASES – tekucina (live)

Poći u 3D pogled (xz ili yz, aperture = 0)

Po visini ljuske nanijeti linearno promjenljivo opterećenje vodom.

Na dnu silosa je opterećenje 3000 kN/m², a na vrhu je 0.

Provjeriti lokalne osi elemenata.

Opterećenje se zadaje u smjeru pozitivne lokalne osi 3 (prema vani).

• Rubni uvjeti

ASSIGN - JOINT - RESTRAINS

Čvorovima na osi X spriječiti uz i uy

Čvorovima na osi Y spriječiti uz i ux

Svim ostalim čvorovima baze spriječiti uz

ANALYSE → RUN ANALYSE

• Kontrolirati sile za opterećenje tekucinom

F11, F22, Fmax,

M11, M22.

Provjeriti lokalne osi na elementima

Kontrolirati širenje stijenke silosa za opterećenje tekucinom:

u1, u2, u3,

UNLOCK

• Korištenje simetrije pri modeliranju

Izbrisati sve elemente silosa osim onih u prvom kvadrantu,

• Rubni uvjeti

ASSIGN - JOINT - RESTRAINS

Svim čvorovima na osi X po visini spriječiti uy, rx i rz

Svim čvorovima na osi y po visini spriječiti ux, ry i rz

Čvoru u bazi silosa na osi X spriječiti uy, uz, rx i rz

Čvoru u bazi silosa na osi y spriječiti ux, uz, ry i rz

ANALYSE → RUN ANALYSE

Kontrolirati sile za opterećenje vodom i usporediti ih sa prethodnim modelom

Provjeriti lokalne osi na elementima

UNLOCK

• Ukloniti sve rubne uvjete

Označiti sve elemente

ASSIGN - JOINT – RESTRAINS

• Repliciranje elemenata

Označiti sve elemente

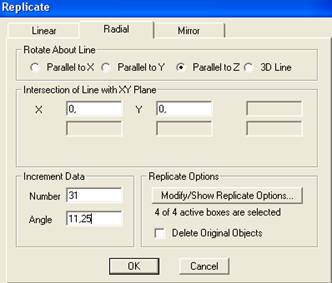

EDIT - REPLICATE - RADIAL

Provjeriti lokalne osi i opterećenja

• Zaokretanje osi čvorovima

Označiti sve čvorove

ASSIGN - JOINT – LOCAL AXES

• Progustiti mrežu konačnih elemenata na dnu i na vrhu silosa (blizu rubnih poremećaja)

3m od gornje i donje baze progustiti mrežu 4 puta (4x4)

Od 3m do 5m od gornje i donje baze progustiti mrežu 2 puta (2x2)

EDIT – EDIT AREAS – DIVIDE AREAS

• Spojiti nekompatibilnosti u mreži konačnih elemenata

ASSIGN - AREA – GENERATE EDGE CONSTRAINTS

• Rubni uvjeti

ASSIGN - JOINT - RESTRAINS

Svim čvorovima u bazi silosa spriječiti sve pomake i rotacije

ANALYSE → RUN ANALYSE

• Kontrolirati sile za opterećenje tekucinom:

F11, F22, Fmax,

M11, M22.

UNLOCK

• Opterećenje temperaturnim gradijentom

DEFINE – LOAD CASES – temperatura (live)

Razlika temperature 50°C na cijelu stjenku silosa

Temperaturni gradijent -200 °C/m u smjeru negativne lokalne osi 3

ASSIGN - AREA LOADS – TEMPERATURE

ANALYSE → RUN ANALYSE

• Kontrolirati sile za opterećenje temperaturom

F11, F22, Fmax,

M11, M22.

UNLOCK

Izbrisati 5m silosa na dnu (izbaciti progušćenje mreže konačnih elemenata)

Označiti 5m stijenke silosa iznad i replicirati ih na dno

EDIT - REPLICATE - LINEAR

Isto napraviti sa progušćenjem na vrhu silosa

Izbrisati 5m silosa na vrhu

Označiti 5m stijenke silosa iispod i replicirati ih gore za 5m.

EDIT - REPLICATE - LINEAR

• Dodati ploču na dnu silosa, rubne grede i stupove

Definirati presjeke ploče dna silosa

DEFINE - AREA SECTIONS - SHELL

Definirati ploču 35 cm

• Definiranje karakteristika štapnih elemenata (stupovi i grede)

DEFINE → FRAME SECTIONS → ADD RECTANGULAR → ADD NEW PROPERTY

Section Name stup100/100

Materijal Concrete

Dimenzije 100/100 cm

→ ADD RECTANGULAR → ADD NEW PROPERTY

Section Name greda30/30

Materijal Concrete

Dimenzije 35/35 cm

• Crtanje ploče dna silosa

Doći u 2D tlocrt na z=0

Uključiti čvorove ako si isključeni

Nacrtati null element duž osi x

DRAW - DRAW FRAME – none

Uključiti snap na središte linije

Nacrtati trokutni element koji spaja središte kooridinatnog sustava (none elementa) i dvije susjedne točke stijenke silosa

DRAW - DRAW POLY AREA - SECTION - ploca35

Izbrisati none element

Repliciranje trokutnog elementa ploče

Označiti trokutni element ploče

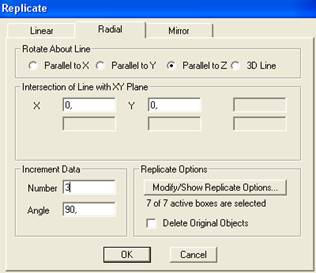

EDIT - REPLICATE -RADIAL

• Otvor u ploči za materijal

Označiti sve elemente ploče na dnu silosa

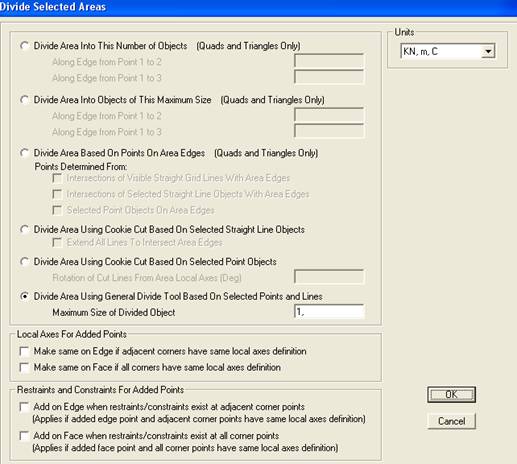

EDIT – EDIT AREAS – DIVIDE AREAS

Divide area using general divide tool (max size 1m)

Izbrisati jedan sloj elemenata u sredini

• Crtanje rubnih greda silosa

Doći u 2D tlocrt na z=0

DRAW - DRAW FRAME - greda35 (po rubu stijenke)

Doći u 2D tlocrt na z=30

DRAW - DRAW FRAME - greda35 (po rubu stijenke)

• Crtanje stupova silosa

Doći u 2D, r-z plane, theta=0

DRAW - DRAW FRAME – stup100/100

Nacrtati stup ispod ljuske duljine 5m

Repliciranje stupova (ukupno 4 stupa ispod stijenke silosa)

Označiti stup

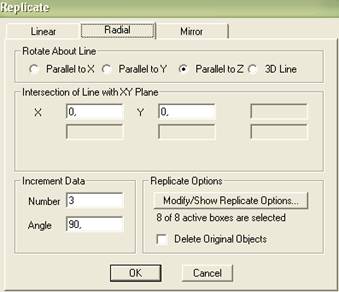

EDIT - REPLICATE -RADIAL

• Rubni uvjeti

ASSIGN - JOINT - RESTRAINS

Svim stupovima na dnu spriječiti sve pomake i rotacije

• Opterećenje na ploču dna silosa težinom vode

Doći u 2D tlocrt na z=0

Označiti elemente ploče

ASSIGN - AREA LOADS – UNIFORM – 3000kN/m² (težina stupca tekucine po m²)

ANALYSE → RUN ANALYSE

• Kontrolirati sile za opterećenje tekucinom i temperaturom na stijenci i ploči.

F11, F22, Fmax,

M11, M22.

• Provjeriti sile u stupovima i gredama
