PRIMJER (statika)

promjeniti mjerne jedinice [kNm]

NEW MODEL à default.edb à kreiramo novi model iz predloška

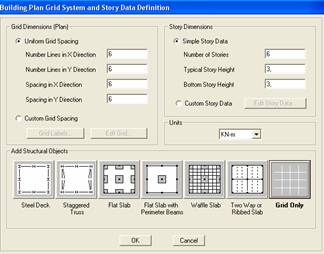

GRID ONLY à definiramo raster pogodan zadatku

broj osnih linija x smjer = 6, y smjer = 6

razmaci osnih linija x smjer = 6, y smjer = 6

broj katova =6,

tipična visina kata = 3

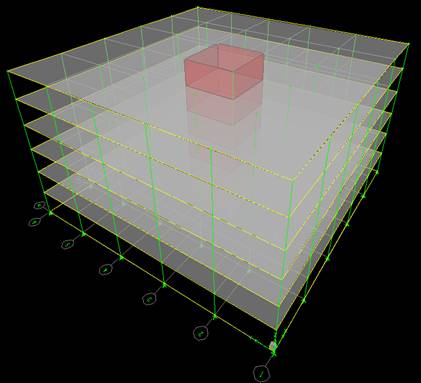

[ POGLEDI : plan, elev, 3D, toggle, set building view options.......]

DEFINE MENU

DEFINE à MATERIJAL à def. sve parametre vezane za zadani materijal

DEFINE à FRAME SECTIONS à def. Poprečne Presjeke (grede, stupove, zatege...)

Add Circle

Section Name à STUP

Materijal à Concrete

Dimensions à D=25cm

Add Rectangular

Section Name à GREDA

Materijal à Concrete

Dimensions à 20 /50 cm

DEFINE à WALL/SLAB/DECK SECTIONS à definiramo karakt. plošnih elemenata

Add Slab

Section Name à PLOČA

Materijal à Concrete

Dimensions à 0,2 m

Add Wall

Section Name à ZID

Materijal à Concrete

Dimensions à 0,25 m

DRAW MENU

DRAW à DRAW LINE OBJECTS à CREATE COLUMNS IN REGION OR AT CLICKS

[ crtamo stupove po definiranom rasteru u svim katovima ]

....... All Stories

DRAW à DRAW LINE OBJECTS à DRAW LINES

à CREATE LINES IN REGION OR AT CLICKS

[ crtamo grede po definiranom rasteru u svim katovima ]

....... All Stories

DRAW à DRAW AREA OBJECTS à DRAW AREAS

à DRAW RECTANGULAR AREAS

à DRAW AREAS AT CLICK

[ crtamo ploče po definiranom rasteru u svim katovima osim temeljne]

....... All Stories (osim temeljne)

DRAW à DRAW AREA OBJECTS à DRAW WALLS

[ crtamo zidove po definiranom rasteru u svim katovima ]

....... All Stories

OPTEREĆENJE

DEFINE à STATIC LOAD CASES à definiramo statička opterećenja

DEAD à V.T.

q (stalno) à SuperDead

LIVE (pokretno) à LIve

DEFINE à LOAD COMBINATIONS à definiramo kombinacije opterećenja

ASSIGN à SHELL/AREA LOADS à UNIFORM à pridružujemo zadana opterećenja

q (stalno) à 2,0 kN/m²

LIVE (pokretno) à 3,0 kN/m²

RUBNI UVJETI

ASSIGN à JOINT POINT à RESTRAINS (supports) à definiramo Rubne Uvjete

plan BAZE: stupovi i zidovi à upeti ležajevi

DORADA

ASSIGN à SHELL / AREA à AREA OBJECT MESH OPTION à meshiranje

ASSIGN à SHELL / AREA à AUTO LINE CONSTRAINT à povezivanje elemen.

ANALYSE à RUN ANALYSE à proračun

DISPLAY à SHOW MEMBER FORCES / STRESSES à prikaz sila/naprez.

REZULTATI :

- warnings

- deformacije

- modovi

- stupovi

- grede

- zidovi

- ploče

UNLOCK

KONTROLA MODELA :

- lokalne osi

- insertion point

- .......

DIMENZIONIRANJE

OPTIONS à PREFERENCES à CONCRETE FRAME DESIGN {CHECK, DESIGN}

à STEEL FRAME DESIGN

à SHEAR WALL DESIGN {DEF. ARMATURE}

[ definiranje važećih propisa]

DESIGN à CONCRETE FRAME DESIGN

à SHEAR WALL DESIGN

[ definiranje parametara dimenzioniranja]

. . . . . .
