PRIMJER

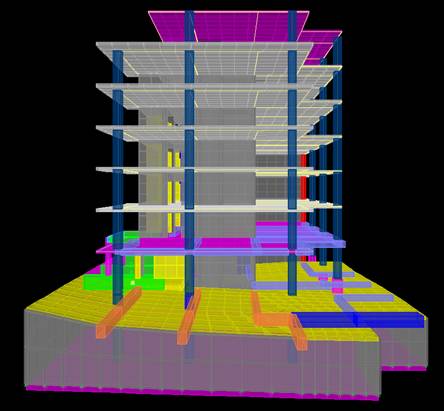

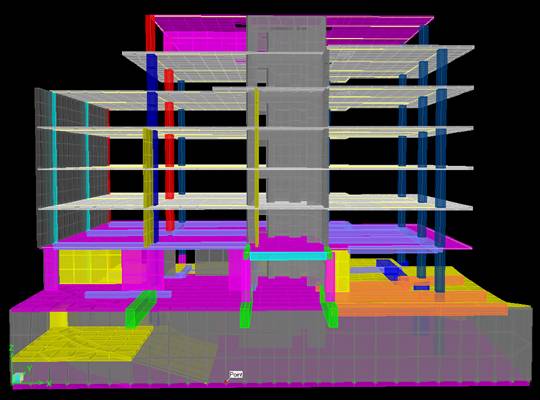

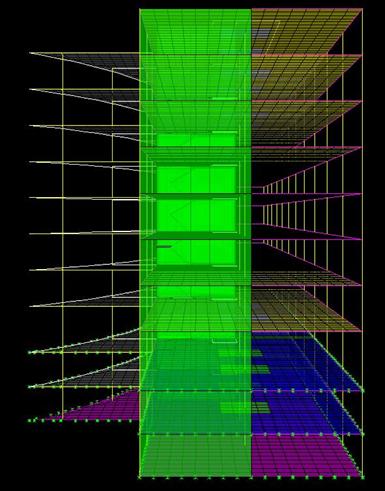

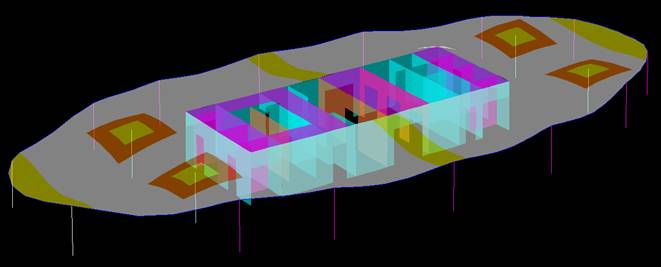

model

x-z pogled

y-z pogled

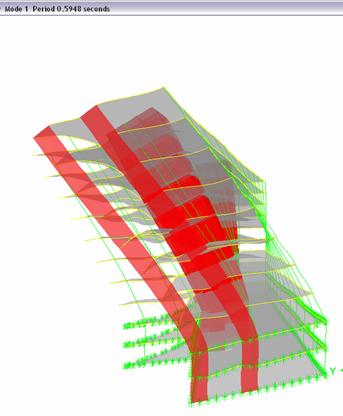

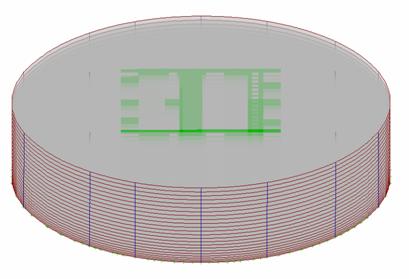

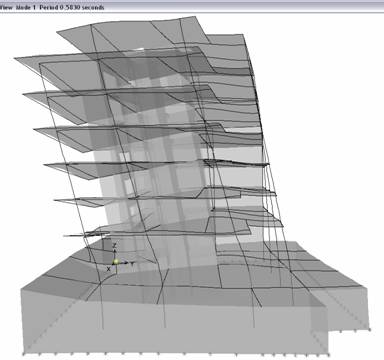

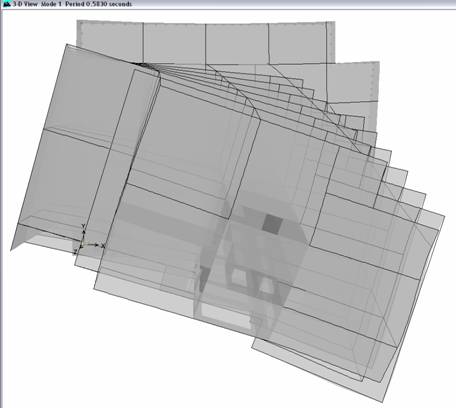

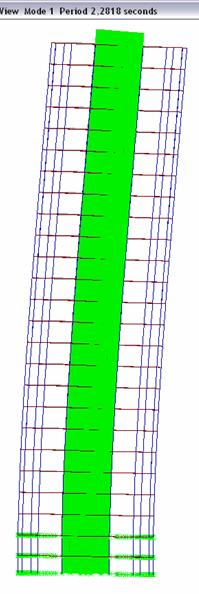

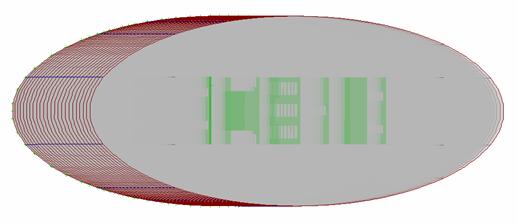

MOD 1

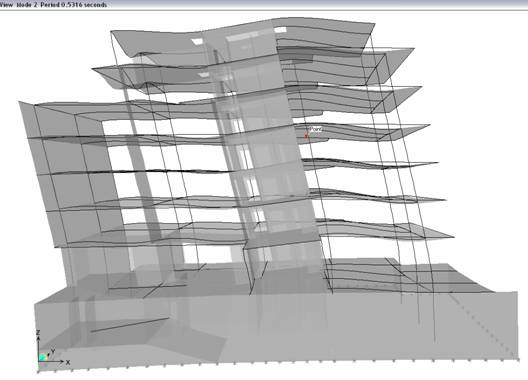

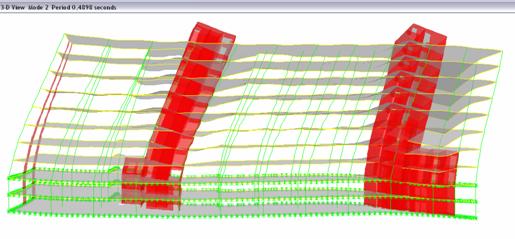

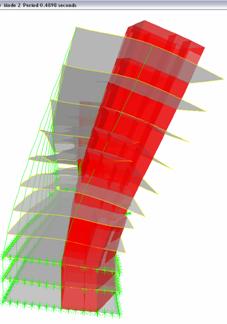

MOD 2

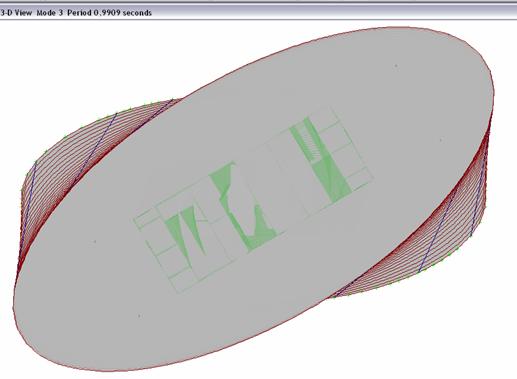

MOD 3

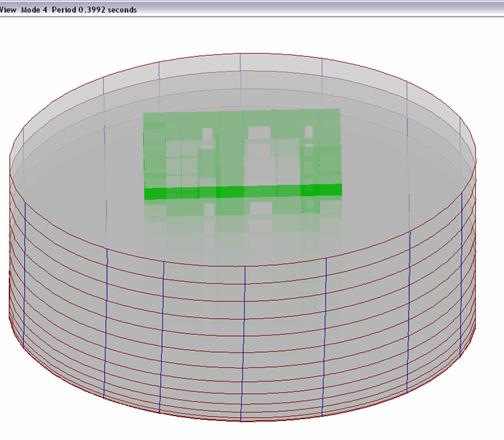

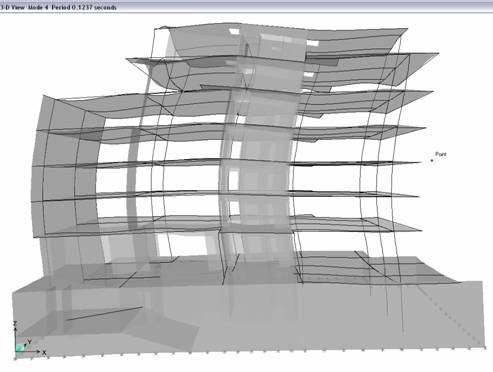

MOD 4

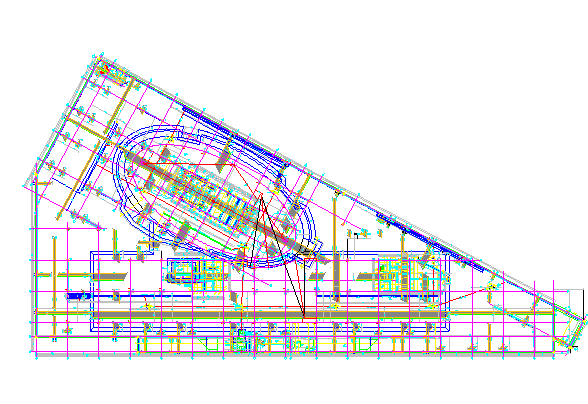

PRIMJER ( model ZG TOWER )

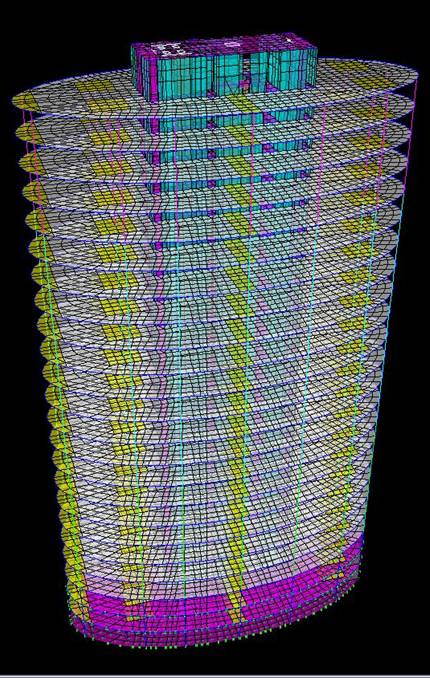

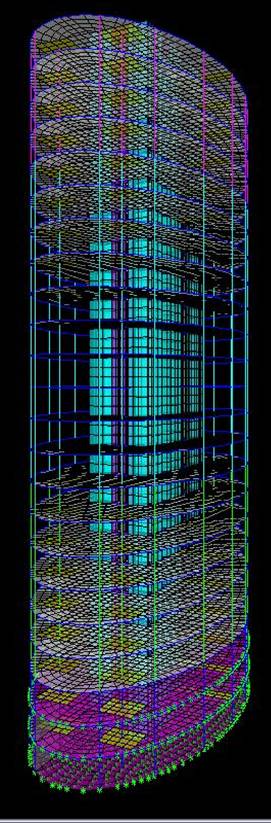

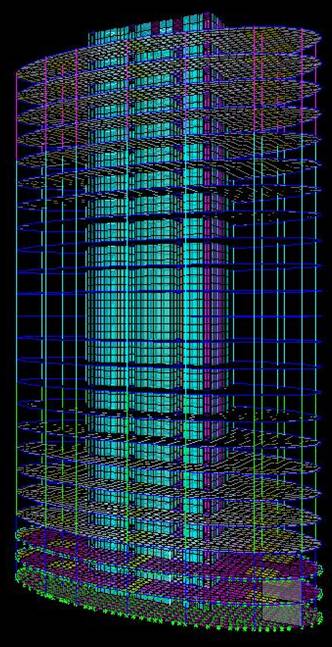

model

x-z pogled y-z pogled

S T O R Y D A T A

STORY SIMILAR TO HEIGHT ELEVATION

23 None 2,2 78,0

22 None 3,3 75,8

21 14 3,3 72,5

20 14 3,3 69,2

19 14 3,3 65,8

18 14 3,3 62,5

17 14 3,3 59,2

16 14 3,3 55,8

15 14 3,3 52,5

14 None 3,3 49,2

13 None 3,3 45,9

12 1 3,3 42,5

11 1 3,3 39,2

10 1 3,3 35,9

9 1 3,3 32,5

8 1 3,3 29,2

7 1 3,3 25,9

6 1 3,3 22,5

5 1 3,3 19,2

4 1 3,3 15,9

3 1 3,3 12,6

2 1 3,3 9,2

1 None 3,3 5,9

P None 3,3 2,6

G-1 G-2 3,2 -0,8

G-2 None 2,7 -3,9

TEM None 0,1 -6,6

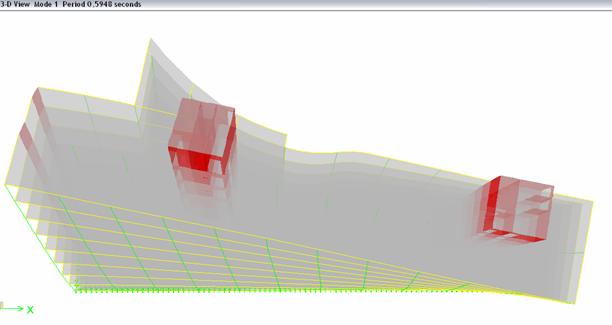

MOD 1

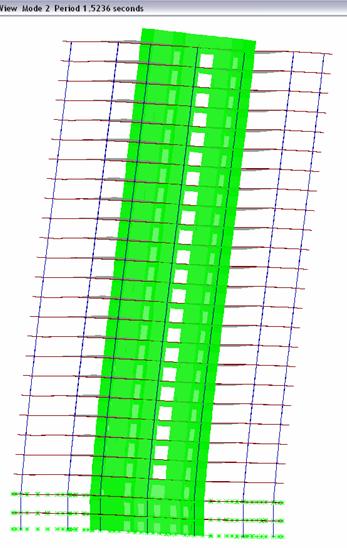

MOD 2

MOD 3

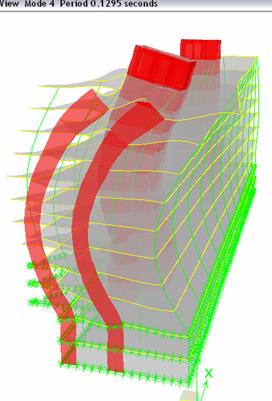

MOD 4

M O D A L P A R T I C I P A T I N G M A S S R A T I O S

MODE X-TRANS Y-TRANS Z-TRANS RX-ROTN RY-ROTN RZ-ROTN

NUMBER %MASS <SUM> %MASS <SUM> %MASS <SUM> %MASS <SUM> %MASS <SUM> %MASS <SUM>

Mode 1 0,00 < 0> 55,54 < 56> 0,00 < 0> 97,51 < 98> 0,00 < 0> 0,00 < 0>

Mode 2 59,96 < 60> 0,00 < 56> 0,00 < 0> 0,00 < 98> 97,39 < 97> 0,00 < 0>

Mode 3 0,00 < 60> 0,00 < 56> 0,00 < 0> 0,00 < 98> 0,00 < 97> 66,68 < 67>

Mode 4 0,00 < 60> 15,08 < 71> 0,00 < 0> 1,97 < 99> 0,00 < 97> 0,01 < 67>

Mode 5 0,02 < 60> 0,02 < 71> 0,00 < 0> 0,00 < 99> 0,00 < 97> 8,26 < 75>

Mode 6 12,92 < 73> 0,00 < 71> 0,00 < 0> 0,00 < 99> 0,12 < 98> 0,01 < 75>

Mode 7 0,00 < 73> 0,03 < 71> 0,00 < 0> 0,00 < 99> 0,00 < 98> 3,24 < 78>

Mode 8 0,00 < 73> 4,81 < 75> 0,00 < 0> 0,31 <100> 0,00 < 98> 0,02 < 78>

Mode 9 3,30 < 76> 0,00 < 75> 0,00 < 0> 0,00 <100> 0,04 < 98> 0,00 < 78>

Mode 10 0,00 < 76> 0,00 < 75> 0,00 < 0> 0,00 <100> 0,00 < 98> 1,73 < 80>

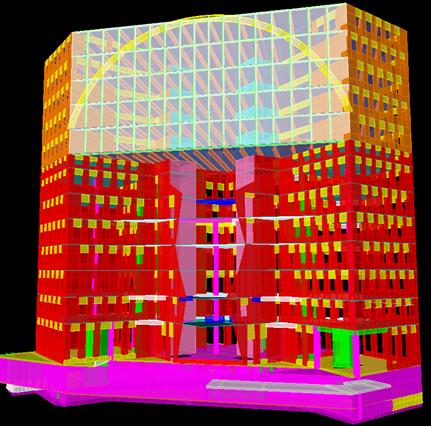

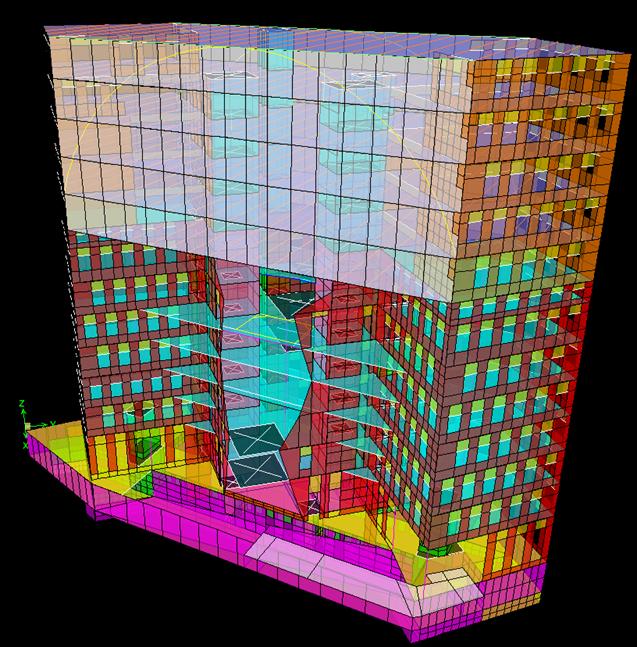

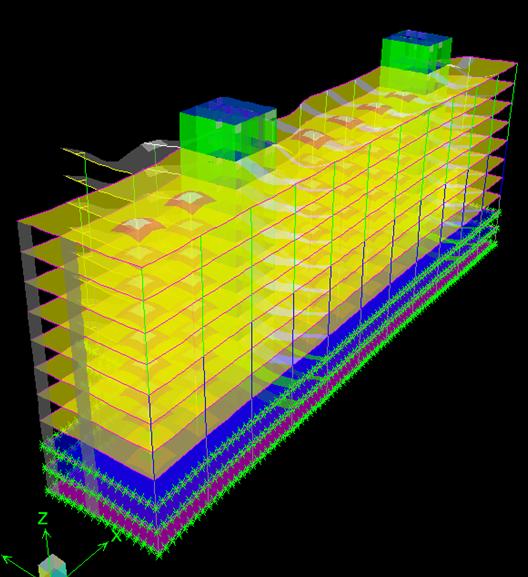

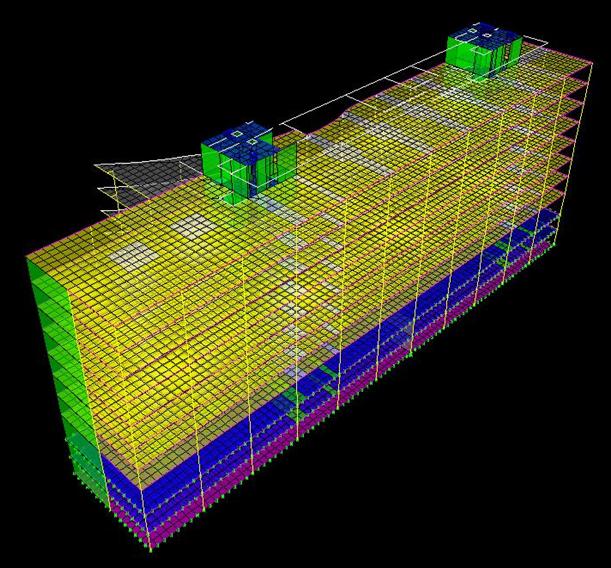

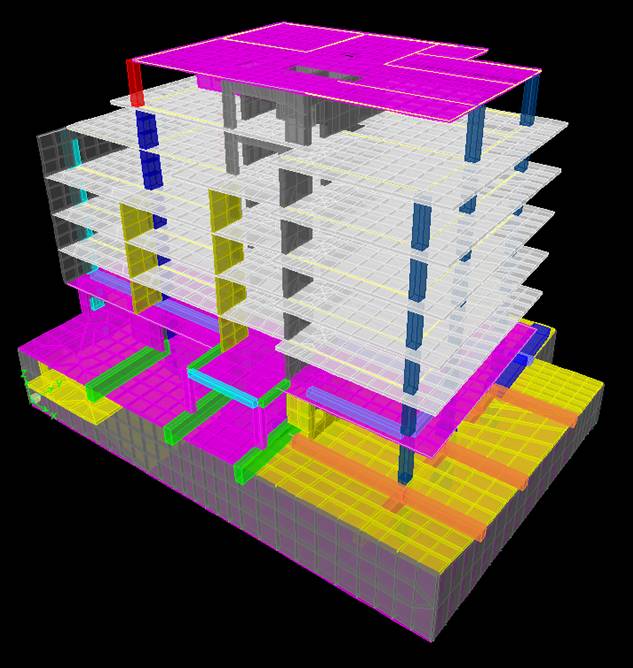

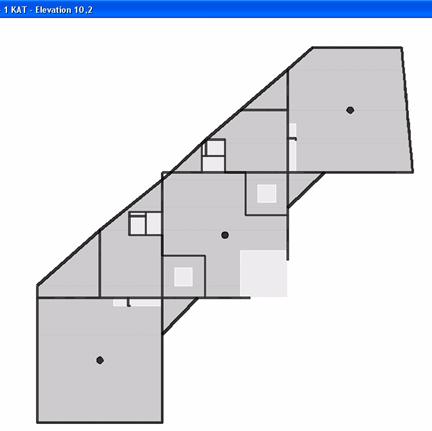

3D

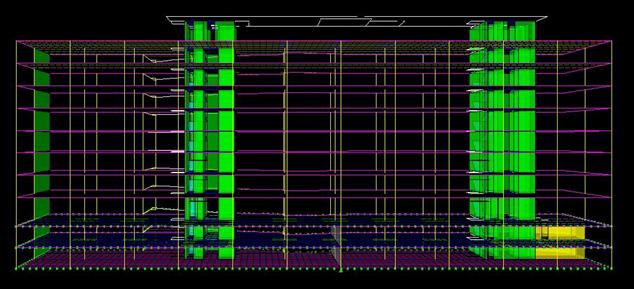

x-z pogled

y-z pogled

S T O R Y D A T A

STORY SIMILAR TO HEIGHT ELEVATION

8 None 4,280 30,455

7 2 3,330 26,175

6 2 3,330 22,845

5 2 3,330 19,515

4 2 3,330 16,185

3 2 3,330 12,855

2 None 3,330 9,525

1 None 3,330 6,195

P None 3,330 2,865

G-1 G-2 3,065 -0,465

G-2 None 3,100 -3,530

TEM None 0,100 -6,630

BASE None -6,730

MOD 1

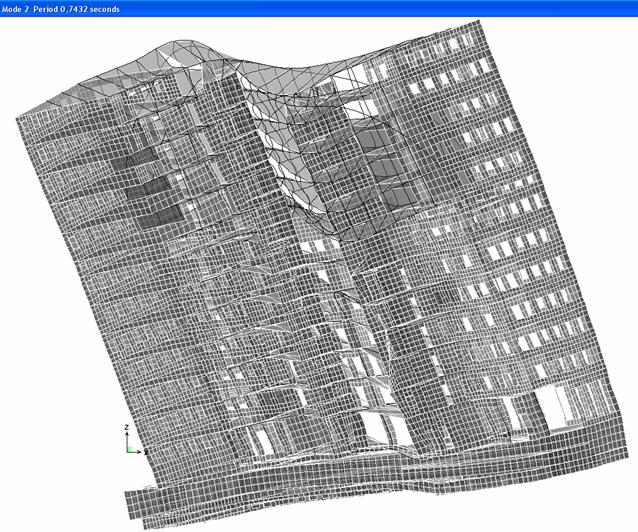

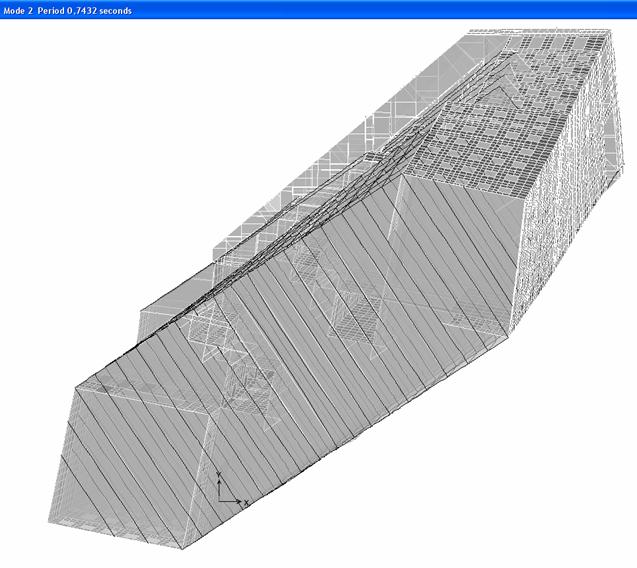

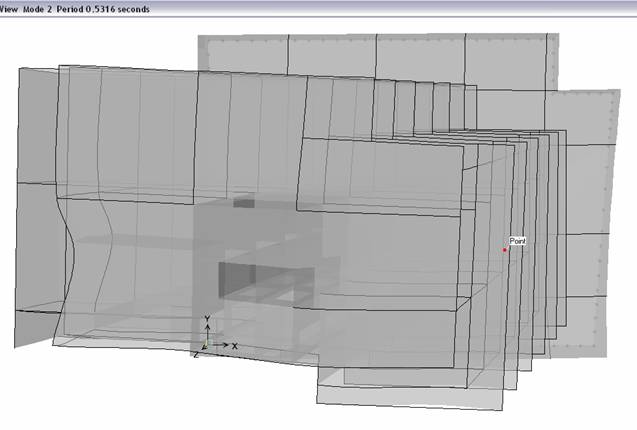

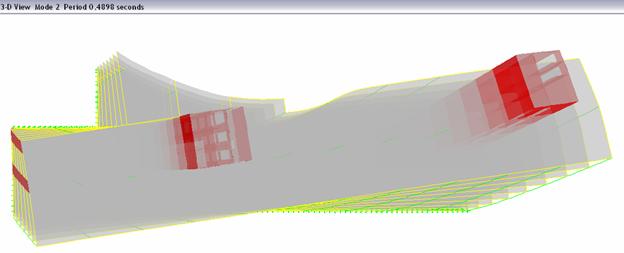

MOD 2

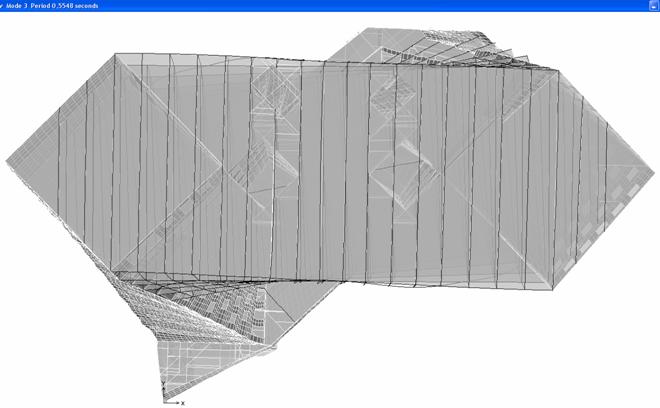

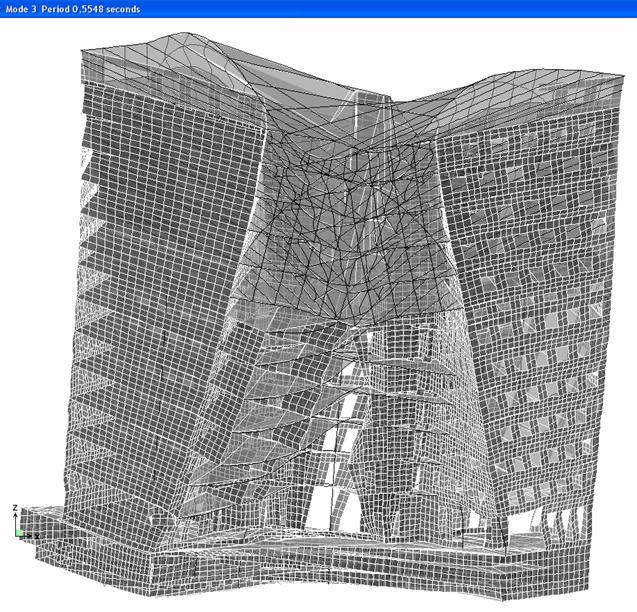

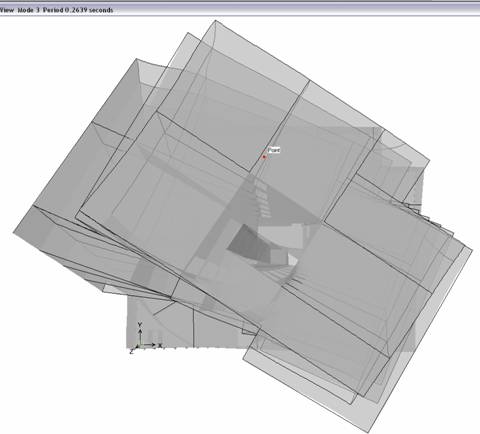

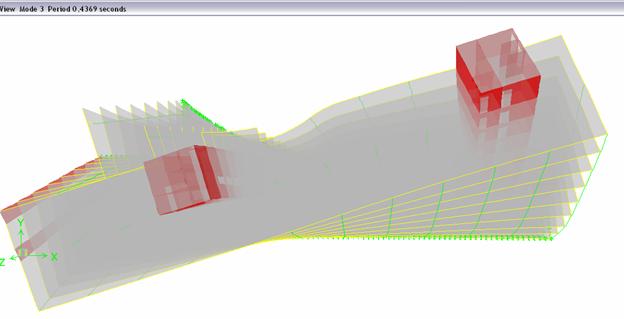

MOD 3

MOD 4

VLASTITE FREKVENCIJE

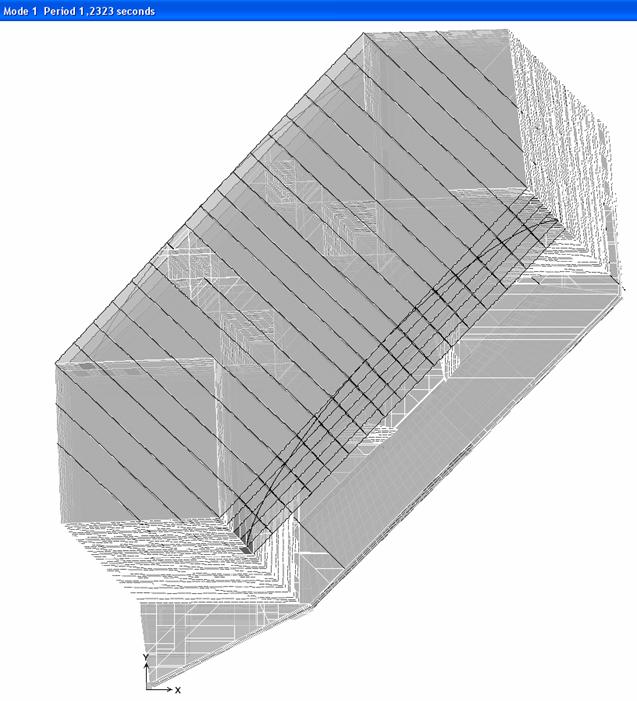

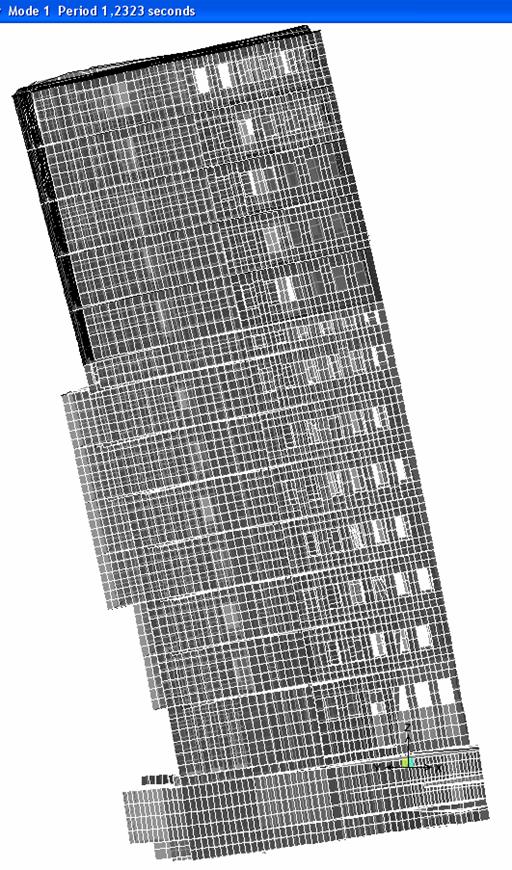

MOD 1

MOD 2

MOD 3

M O D A L P E R I O D S A N D F R E Q U E N C I E S

MODE PERIOD FREQUENCY CIRCULAR FREQ

NUMBER (TIME) (CYCLES/TIME) (RADIANS/TIME)

Mode 1 1,23227 0,81151 5,09887

Mode 2 0,74316 1,34560 8,45465

Mode 3 0,55479 1,80249 11,32539

Mode 4 0,24045 4,15895 26,13144

Mode 5 0,18275 5,47183 34,38053

Mode 6 0,15949 6,26983 39,39450

Mode 7 0,11909 8,39715 52,76085

Mode 8 0,09523 10,50045 65,97630

Mode 9 0,09422 10,61312 66,68423

Mode 10 0,08176 12,23032 76,84534

Mode 11 0,07265 13,76503 86,48826

Mode 12 0,06932 14,42674 90,64586

Mode 13 0,05328 18,76906 117,92950

Mode 14 0,04797 20,84727 130,98723

Mode 15 0,04002 24,98935 157,01270

Mode 16 0,03685 27,13907 170,51978

Mode 17 0,03425 29,19465 183,43543

Mode 18 0,00169 592,11412 3720,36274

Mode 19 0,00146 683,10780 4292,09290

Mode 20 0,00084 1186,76055 7456,63644

M O D A L P A R T I C I P A T I O N F A C T O R S

MODE UX UY UZ RX RY RZ

Mode 1 79,0449 -78,2047 0,0000 3053,4183 2195,0574 -113,5967

Mode 2 77,2846 75,9445 0,0000 -2995,0738 2163,7045 409,0991

Mode 3 -11,9585 -21,2323 0,0000 746,9548 -308,6867 2011,4269

Mode 4 -39,5725 36,6098 0,0000 -175,7243 278,5442 153,5334

Mode 5 -32,3641 -36,4589 0,0000 156,8560 229,3205 -179,5330

Mode 6 4,1414 -14,0949 0,0000 45,6402 -38,9771 919,0423

Mode 7 -30,0698 24,1968 0,0000 -44,1462 276,1709 31,2697

Mode 8 22,0431 23,5766 0,0000 -62,6623 -185,4476 65,5236

Mode 9 4,9989 6,7650 0,0000 -20,3077 -31,9612 -80,5738

Mode 10 -7,3675 7,1393 0,0000 -8,7371 70,7855 414,5013

Mode 11 29,4858 -26,6967 0,0000 20,5567 -289,5049 310,5499

Mode 12 -17,3669 -21,7512 0,0000 49,8921 150,0570 -25,7086

Mode 13 13,0589 25,6552 0,0000 -54,1667 -107,8251 452,5481

Mode 14 -34,8580 -12,9546 0,0000 48,6013 317,6029 179,8278

Mode 15 -7,7190 -6,1810 0,0000 11,0007 72,3303 174,6299

Mode 16 -3,1346 23,9606 0,0000 -30,7926 49,4987 231,8404

Mode 17 -14,6542 -18,0013 0,0000 24,1453 138,1521 318,7850

Mode 18 1,4336 -0,4539 0,0000 4,9042 -18,0559 -79,9056

Mode 19 2,2967 -3,5856 0,0000 3,5359 -27,8878 123,7941

Mode 20 -0,2623 3,4799 0,0000 -3,5023 7,0194 164,9533

M O D A L P A R T I C I P A T I N G M A S S R A T I O S

MODE X-TRANS Y-TRANS Z-TRANS RX-ROTN RY-ROTN RZ-ROTN

NUMBER %MASS <SUM> %MASS <SUM> %MASS <SUM> %MASS <SUM> %MASS <SUM> %MASS <SUM>

Mode 1 31,23 < 31> 30,57 < 31> 0,00 < 0> 49,26 < 49> 47,33 < 47> 0,18 < 0>

Mode 2 29,86 < 61> 28,83 < 59> 0,00 < 0> 47,40 < 97> 45,99 < 93> 2,38 < 3>

Mode 3 0,71 < 62> 2,25 < 62> 0,00 < 0> 2,95 <100> 0,94 < 94> 57,56 < 60>

Mode 4 7,83 < 70> 6,70 < 68> 0,00 < 0> 0,16 <100> 0,76 < 95> 0,34 < 60>

Mode 5 5,24 < 75> 6,64 < 75> 0,00 < 0> 0,13 <100> 0,52 < 96> 0,46 < 61>

Mode 6 0,09 < 75> 0,99 < 76> 0,00 < 0> 0,01 <100> 0,01 < 96> 12,02 < 73>

Mode 7 4,52 < 79> 2,93 < 79> 0,00 < 0> 0,01 <100> 0,75 < 96> 0,01 < 73>

Mode 8 2,43 < 82> 2,78 < 82> 0,00 < 0> 0,02 <100> 0,34 < 97> 0,06 < 73>

Mode 9 0,12 < 82> 0,23 < 82> 0,00 < 0> 0,00 <100> 0,01 < 97> 0,09 < 73>

Mode 10 0,27 < 82> 0,25 < 82> 0,00 < 0> 0,00 <100> 0,05 < 97> 2,44 < 76>

Mode 11 4,35 < 87> 3,56 < 86> 0,00 < 0> 0,00 <100> 0,82 < 98> 1,37 < 77>

Mode 12 1,51 < 88> 2,36 < 88> 0,00 < 0> 0,01 <100> 0,22 < 98> 0,01 < 77>

Mode 13 0,85 < 89> 3,29 < 91> 0,00 < 0> 0,02 <100> 0,11 < 98> 2,91 < 80>

Mode 14 6,07 < 95> 0,84 < 92> 0,00 < 0> 0,01 <100> 0,99 < 99> 0,46 < 80>

Mode 15 0,30 < 95> 0,19 < 92> 0,00 < 0> 0,00 <100> 0,05 < 99> 0,43 < 81>

Mode 16 0,05 < 95> 2,87 < 95> 0,00 < 0> 0,01 <100> 0,02 < 99> 0,76 < 82>

Mode 17 1,07 < 96> 1,62 < 97> 0,00 < 0> 0,00 <100> 0,19 < 99> 1,45 < 83>

Mode 18 0,01 < 97> 0,00 < 97> 0,00 < 0> 0,00 <100> 0,00 < 99> 0,09 < 83>

Mode 19 0,03 < 97> 0,06 < 97> 0,00 < 0> 0,00 <100> 0,01 < 99> 0,22 < 83>

Mode 20 0,00 < 97> 0,06 < 97> 0,00 < 0> 0,00 <100> 0,00 < 99> 0,39 < 84>
