·        DRUGA UČIONICA (SAP, ETABS, SAFE)





Softwer dolazi u proširenom programskom paketu koji obuhvaća softwere SAP, ETABS(specijaliziran za zgrade), SAFE(modul za dimenzioniranje ploča), Section Builder(dodatak za kreiranje najrazličitih presjeka) + razni moduli  za armiranje. Svi su međusobno kompatibilni kao i način rada/upotreba je apsolutno ista.











UVODNI KORACI







PRVI  korak (obvezni):  promjeniti mjerne jedinice [kNm]

u SAP-u  su po defaultu jedinice Kip,in











HELP

-                     Help aktiviramo sa tipkom F1 (svi relevantni podaci vezani za software)

-                     ako pokrenemo help(F1) unutar pojedine naredbe program će pokazati sve podatke vezane za tu naredbu









BRISANJE ELEMENATA



            1.         korak:            izabrati elemente koje želimo pobrisati



            2.         korak:            tipka DEL







INFORMACIJE O ELEMENTIMA KONSTRUKCIJE



desnim klikom miša na bilo koji element konstrukcije dobijemo sve informacije vezane za njega

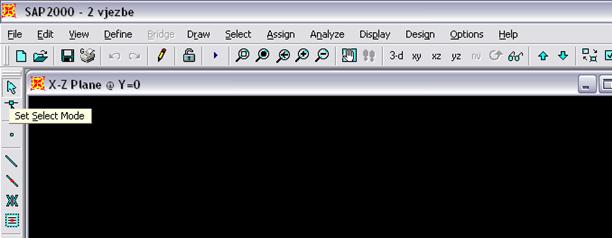

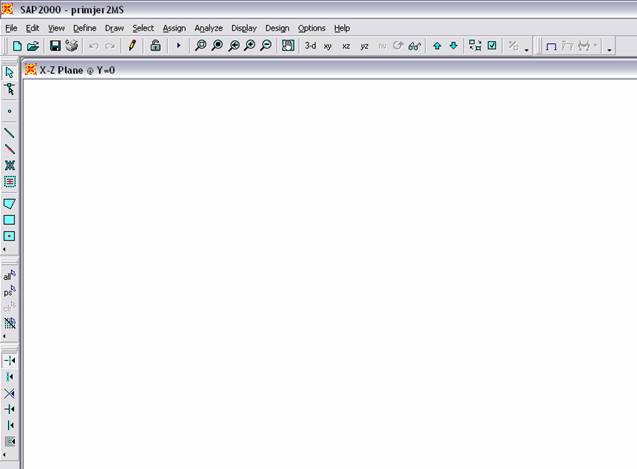

KRATKI OPIS SUČELJA







VIEW – naredbe:

                                                                       Zoom Window – odabir pogleda prozorom

                                                                       Zoom All Object – prikaz cijelog modela

                                                                       Previous Zoom – predhodni pogled

                                                                       Zoom IN

                                                                       Zoom OUT

                                                                       Pan – ručno pomicanje pogleda



3D pogled

                                                                       pogled XY

                                                                       pogled XZ

                                                                       pogled YZ









OSNAP – naredbe:

                                                                       Odabir već def. točke i točaka grida

                                                                       Odabir krajnjih i Srednjih točki elemenata

                                                                       Odabir točke na sjecištima

                                                                       Odabir točke na okomici

                                                                       Odabir točke na elementu

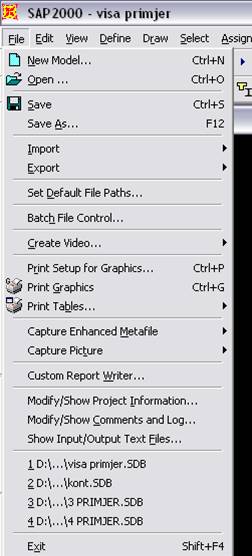

FILE  MENU









-         kreiranje novog modela

-         otvaranje već kreiranog

-         brzo snimanje

-         snimanje pod drugim imenom



-         importiranje iz drugog softvera (***)

-         export u drugi softwer



-         paralelno vođenje više projekata

-         kreiranje videa



-         definiranje parametara za printanje

-         direktno printanje slike

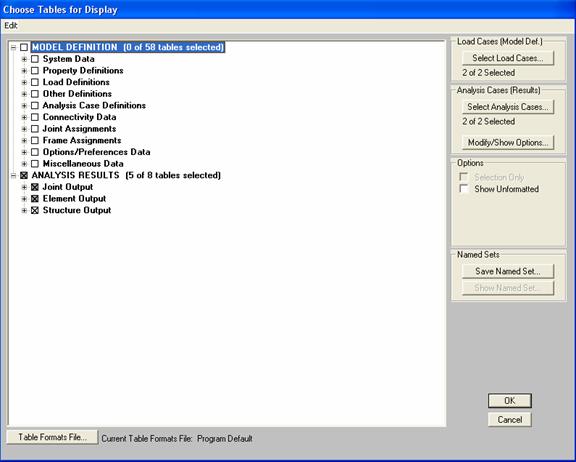

-         printanje rezultata u oblika tablica



-         snimanje slike kao posebni file



-         kreiranje deafaultnog izlaza

-         osnovni podaci o projektu

-         prostor za komentare o projektu

-         prikaz kreiranih file-ova





-         nedavno korišteni projekti (brzi open)





-         izlaz











(***) – SAP je softwer koji dolazi u proširenom programskom paketu koji obuhvaća softwere SAP, ETABS(specijaliziran za zgrade), SAFE(modul za dimenzioniranje ploča), Section Builder(dodatak za kreiranje najrazličitih presjeka) + dodaci za armiranje. Svi su međusobno kompatibilni.

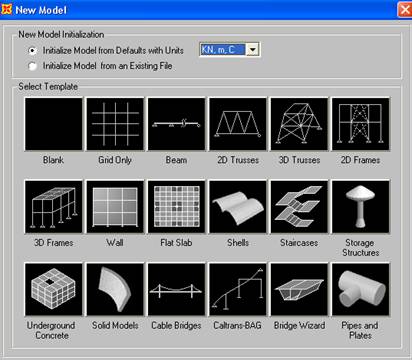

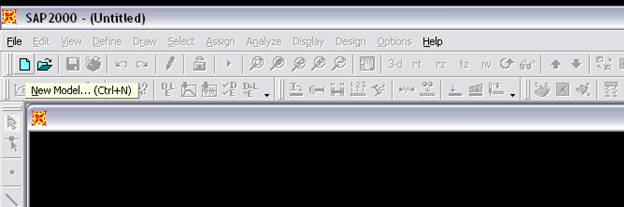

FILE  à  NEW MODEL





prilikom kreiranja NOVOG modela SAP nudi varijante nekih standardnih konstrukcija korištenih u građevinarstvu.

(ako odaberemo neku od predloženih konstrukcija program će pokrenuti proceduru definiranja svih parametara)





BLANK je varijanta ako želimo sami kreirati konstrukciju upisujući koordinate ili ako želimo model importirati iz AutoCAD-a. (detaljno opisana kasnije)



GRID ONLY je standardna varijanta u kojoj dobivamo mogućnost zadavanja rastera konstrukcije (najčešće zadano arhitektonskim projektom).

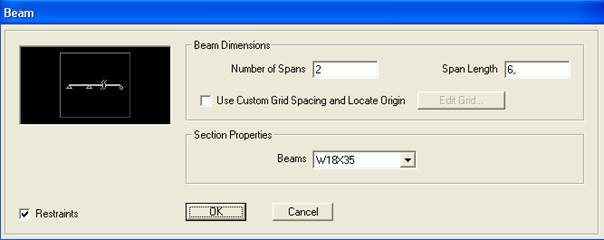

NEW MODEL  à  BEAM

            [ definiranje parametara za grede]











Number of Spans       à        zadajemo broj polja



Span Length              à        karakteristični razmak



Section Properties     à        trebamo odabrati poprečni presjek grede od ponuđenih



Restraints                  à        program će kreirati kontinuirani nosač iz zadanih parametara



Use Custom Grid Spacing and Locate Origin  à             je napredno zadavanje parametara Grida

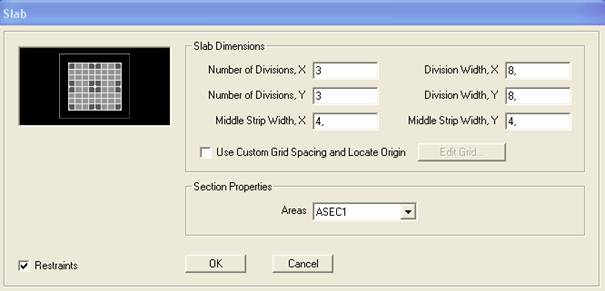

NEW MODEL  à  FLAT SLAB

            [ definiranje parametara za ploču]













Slab Dimenzions       à        osnovni podaci o rasterima i razmacima



Section Properties     à        trebamo odabrati presjek grede od ponuđenih



Restraints                  à        program će automatski kreirati ležajeve





Use Custom Grid Spacing and Locate Origin  à             je napredno zadavanje parametara Grida

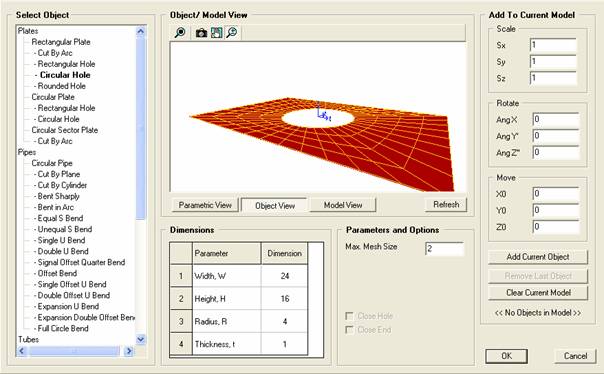

NEW MODEL  à  PLATE AND PIPES

            [ definiranje specifičnih parametara ploča i cijevi]











Plates                                    à        odabiremo jednu od ponuđenih ploča



Dimensions                            à        zadajemo dimenzije



Add To Current Model         à        kako definirane parametre ubaciti u model

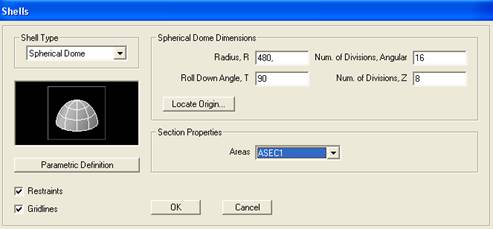

NEW  MODEL  à  SHELLS    à     DOME

            [ definiranje parametara  kupole ]



-         prilikom kreitranja Novog model (New model) program nudi:







-         zadajemo osnovne podatke vezane za kupolu:

o       broj segmenata po radijusu kupole

o       broj segmenata po visini kupole

o       radijus

o       kut kojim određujemo strelicu kupole

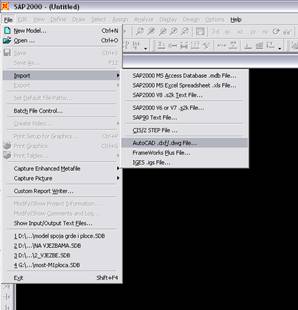

FILE  à  IMPORT  à  AutoCAD .dxf

[ importiranje elemenata iz AutoCAD-a ]





Kreiranje dxf.-a:

o       1D elem. (line...) u AutoCAD-u SAP pridružuje FRAMES tj. grede ili stupove

o       2D elem. (3dface..) u AutoCAD-u SAP pridružuje SHELLS tj. ploče ili zidove

 jednostavne plohe Meshiramo naredbom 3DMESH

plohu općeg oblika Meshiramo naredbom surftab1(2)

o       3D elem. (box,...) u AutoCAD-u SAP pridružuje SOLID tj. 3D elemente





importirati možemo  .dxf ili čak odmah  .dwg file

pronađemo i odaberemo file





























IMPORT DATA

moramo uskladiti koordinatni sustav iz AutoCAD-a sa SAP-ovim

jedinice





DXF  IMPORT

izabiremo layere iz AutoCAD-a i unosimo u SAP

najbolje je unositi layer po layer i odmah u SAP-u mu pridodati njegove karakteristike

Frames – unosimo grede i stupove

Shells  - unosimo ploče i zidove

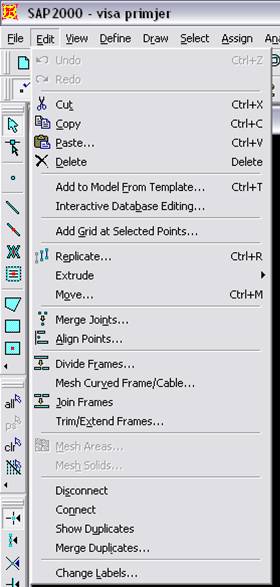

EDIT  MENU

















-         klasične Windows naredbe







-         dodatak na grid



-         kopiranje

-         produživanje elemenata

-         pomicanje elemenata



-         spajanje čvorova





-         razdvajanje štapova

-         mesh, zakrivljenih elemenata

-         spajanje elemenata

-         skraćivanje / produživanje elem.

-         meshiranje površinskih elemenata

-         meshiranje tijela

-         razdvajanje elemenata

-         povezivanje elemenata

-         prikaz duplih elemenata

-         razdvajanje duplih

-         promjena oznaka elem.

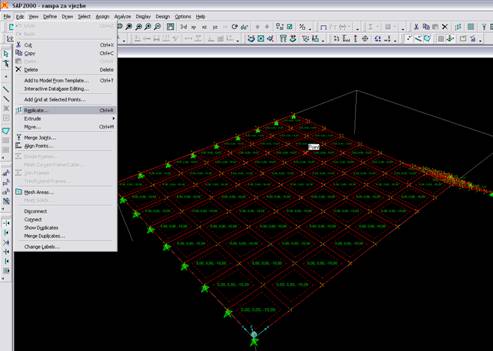

EDIT  à  REPLICATE

[ kopiranje ]



PAZI:   prije pokretanja naredbe izabrati elemente



-         VARIJANTE:           Linearno (zadajemo udaljenost  / koliko puta)

            Radijalno (kopiranje + rotiranje oko osi)

            Mirror (simetrija oko neke ranvine)



PAZI:   pregledati orjentaciju greda i plošnih elemenata nakon naredbe

Replicate Options           à        možemo izabrati koje parametre želimo kopirati

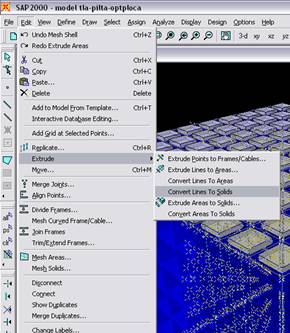

EDIT  à  EXTRUDE  à  .........  SOLID

[ def. naredba CONVERT pretvara već definirane linijske i plošne elemente u njihove 3D varijante pomoću dimenzija kojima smo ih definirali ]





Extrude Areas to Solids

već definirane površinske elemente možemo pretvoriti u Solide pomoću naredbe Extrude tako da joj zadamo debljinu na jedan od predloženih načina:





Convert Lines to Solids / Convert Areas to Solids

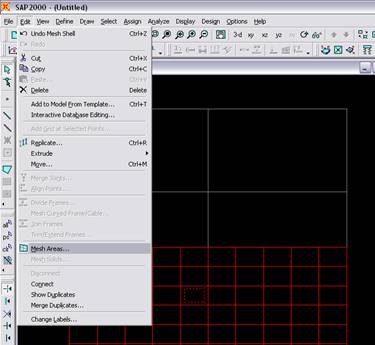

EDIT  à  MESH

[  ]









mesh into        à        odabrani element dijelimo po zadanim parametrima (npr. 4×4)





elemente nije nužno izmeshirati jer softver ima Automatski mesh

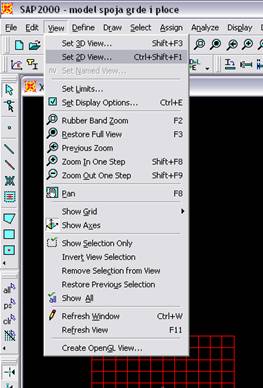

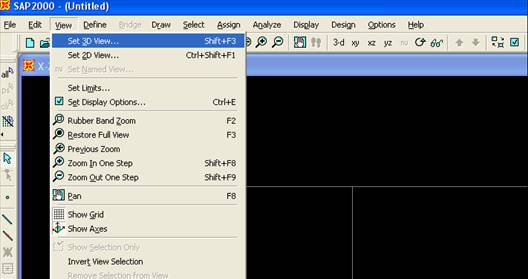

VIEW MENU



Sve klasične naredbe AutoCAD ili Office:

                                               3D pogled       ravnine:xy, xz, i yz                 rotiranje 3D prikaza

View à Set 3D View  (opći 3D prikaz):





















View à Set 2D View  (prikaz po ravninama)

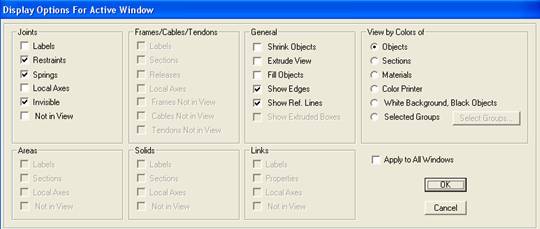

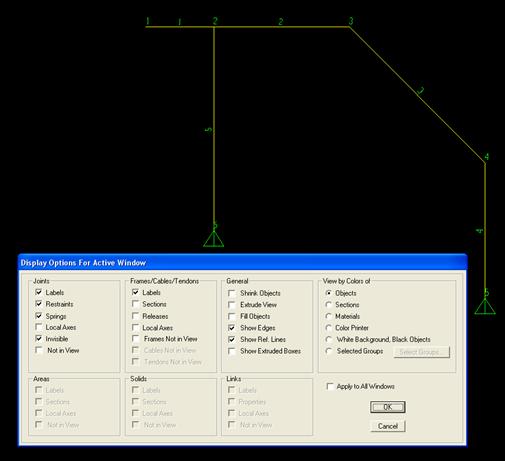

View à Set Display Options (kakav prikaz želimo na ekranu):

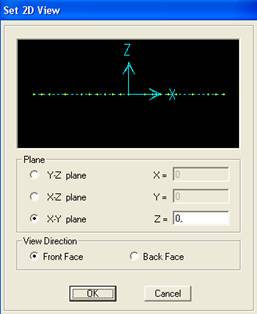

VIEW  à  SET 2D VIEW

[ promjena pogleda – radne ravnine ]












Plane                           à        odabiremo ravninu pogleda te koordinatu na modelu



View Direction           à        odabiremo stranu pogleda

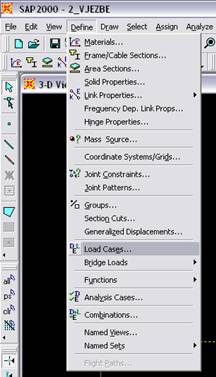

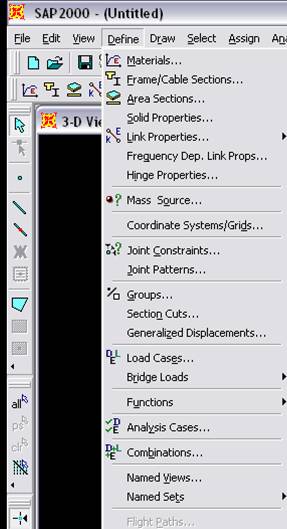

DEFINE MENU

[menu u kojem definiramo sve relevantne podatke vezane za konstrukciju]







- def. materijala

- def. poprečnih presjeka

- def. površinskih presjeka (ploče, zidovi)

- def  3D presjeka









- def. mase korištene u potresu



- def. grida, modificiranje, kreiranje





- def. grupa

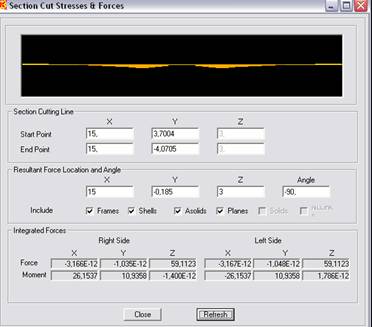

- def. presjeka kroz ploču za prikaz sila





- definiranje opterećenja





- definiranje funkcija (potres...)



- kombinacije opterećenja



- pogledi









PAZI:

program automatski pridružuje neke defaultne presjeke, materijale ili bilo koji podatak koji mi nismo definirali (bitno provjeriti)

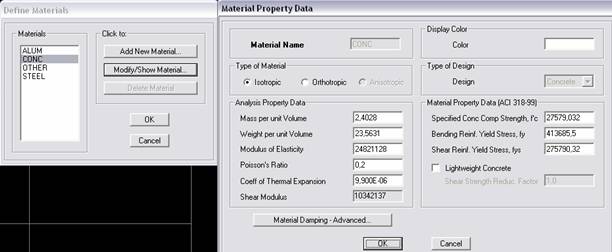

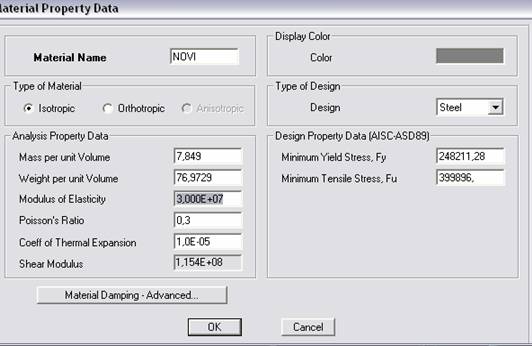

DEFINE  à  MATERIJAL

[definiramo zadane materijale]





menu već ima definirane standardne materijale koje automatski pridružuje presjecima ako mi ne definiramo drugačije



Modify Materijal      à        možemo modificirati već definirani materijal

            ili

Add New Materijal   à        kreirati novi



sve karakteristične vrijednosti upisujemo u aktivnim jedinicama, najčešće  [kN, m, C ]

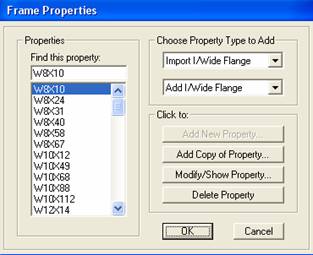

DEFINE  à  FRAME SECTIONS

            [definiramo poprečne presjeke štapova]





menu već ima definirane standardne presjeke koje automatski pridružuje modeliranim elementima ako mi ne definiramo drugačije





Import ….      à

importiramo već zadane presjeke (npr. čelične profile)

Add …            à

definiramo presjek izabranog obllika

















Add New Property     à

pokrećemo naredbu za definiranje presjeka



Modify / Show Property        à

pokrećemo naredbu za promjenu ili prikaz već definiranog presjeka presjeka

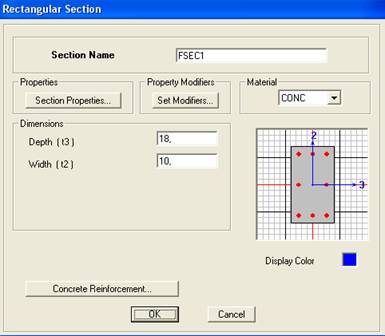

primjer pravokutnog presjeka










primjer pravokutnog presjeka:



Dimensions    à        zadajemo osnovne  podatke presjeka visinu[Depth] i širinu [Width]



{softver automatski iscrtava presjek na skici tako da možemo provjeriti zadane karakteristike}



Materijal        à

Section Preoperties i Property Modifiers à

možemo zadati faktore kojim mijenjamo karakteristike materijala.



















Betonski presjeci

ako izaberemo Concrete (beton) kao osnovni materijal u menuu Croncrete Reinforcement moramo izabrati Design Type tj. način na koji dimenzioniramo taj element (kao gredu ili kao stup); na istom mjestu presjeku možemo zadati i armaturu.



Čelični presjeci

sve karakteristične presjeke definirane propisima možemo učitati iz tablica sa opcijom Imort.

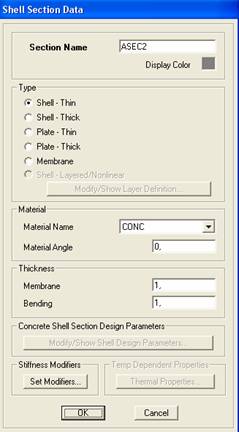

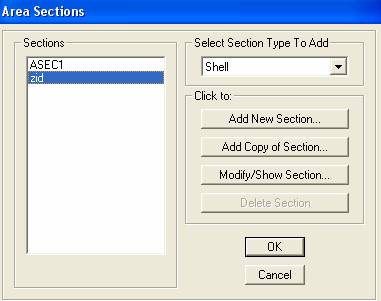

DEFINE  à  AREA SECTIONS

            [definiramo karakteristike plošnih elemenata]







Add New Property                à

pokrećemo naredbu za definiranje presjeka



Modify / Show Property        à

pokrećemo naredbu za promjenu ili prikaz kar. presjeka











Section Name                        à        ime presjeka



Area Type  *** :

·        SHELL

·         PLANE

·        MEMBRANE



            Thick - Thin





Materijal                    à



Materijal Angle         à

kut materijala ( 0 je defaultna vrijednost )



Thickness                   à

zadajemo debljinu na savijanje i za membransko djelovanje presjeka



Set Modifiers            à

sve karakteristike presjeka možemo dadatno modificirati množeći ih prozvoizvoljnim koeficjentima





***      opisano na vježbama

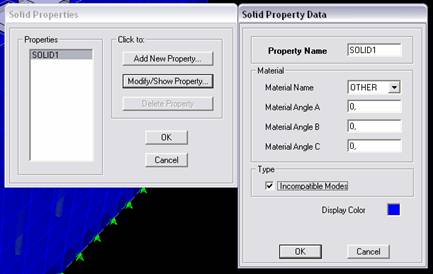

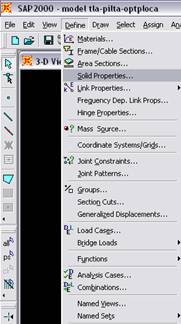

DEFINE  à  SOLID PROPERTIES

            [definiramo karakteristike trodimenzionalnih elemenata]





Add New Property                à        pokrećemo naredbu za definiranje presjeka



Modify / Show Property        à        pokrećemo naredbu za promjenu ili prikaz kar. presjeka





Materijal        à        zadajemo materijal koji posebno definiramo





Type               à        inkompatibilni modovi ….. simulacija savijanja za solide

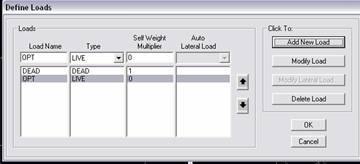

DEFINE à LOAD CASES

[definiranje opterećenja]



menu već ima definirani DEAD load (vlastitu težinu) koju automatski pridružuje svim definiranim elementima konstrukcije



Add New Load  à    kreiranje novog opterećenja



Modify Load à        modificiranje predhodnog



Load Name  à          ime opterećenja, zadajemo po izboru, npr. Stalno, Pokretno, Vjetar…..



Type               à        tip opterećenja je podatak koji programu pomaže pri kreiranju           kombinacija opterećenja



Self Weight Multiplier          à        prilikom zadavanja moramo paziti da samo jedno        opterećenje ima pod opcijom Self Weight Multiplier vrijednost 1 (najčesće DEAD           Load).



Auto Lateral Load     à        program pridružuje horizontalna opterećenja definirana            propisima (npr. Eurocod)



PAZI:

definiranje / promjena parametara se vrši na način da prvo definiramo / promjenimo Ime / Type / Multiplier a onda odaberemo funkciju ADD NEW LOAD / MODIFY

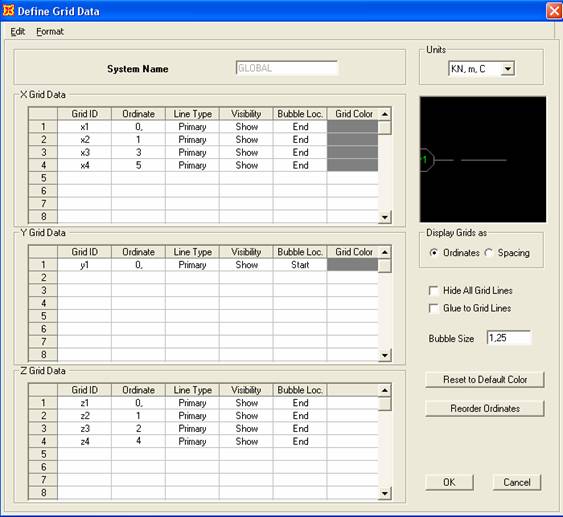

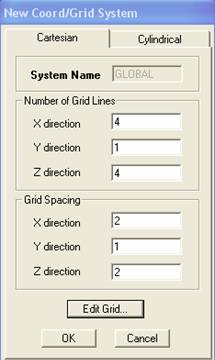

DEFINE  à  COORDINATE SYSTEMS / GRID

 [pomoćne osi kojima definiramo osnovne dimenzije-gabarite  konstrukcije, u praksi najčešće odgovaraju osima arhitektonskih nacrta]







Number of Grid Lines à

zadajemo broj osnih linija u svakom koordinatnom smjeru (x,y,z)







Grid Spacing à

u drugom koraku zadajemo vrijednosti udaljenosti osnih linija u metrima.













[vrijednosti pokušavamo prilagoditi zadatku – vidi sliku dole]

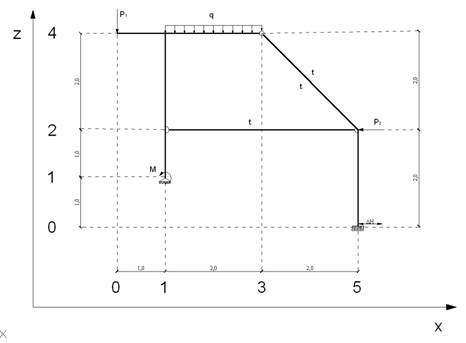

primjer:

Edit Grid        (ako rasteri nisu pravilni)

Define à Coordinate  System/Grids à  Modify / Show  System

                                   u slučaju pogreške sve možemo korigirati u obradi modela



GRID se isklučuje View à Show grid à Current/All/None

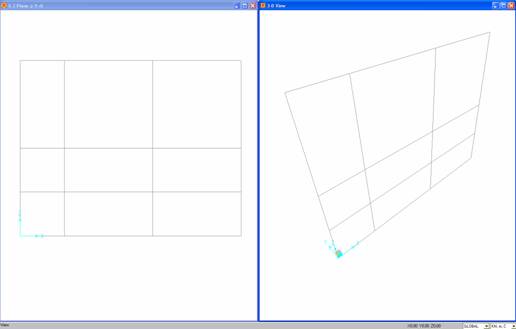

Slika : Izgled prozora nakon definiranja GRID-a



            Options            à       Windows         (broj otvorenih prozora u programu)



            View                à        Show Axes     (prikaz globalnih osi)

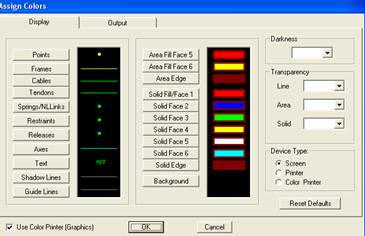

            Options           à        Colors             (sređivanje boja u prikazu)

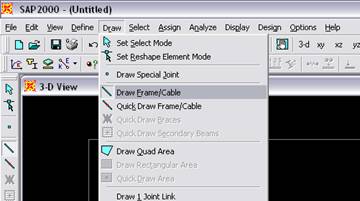

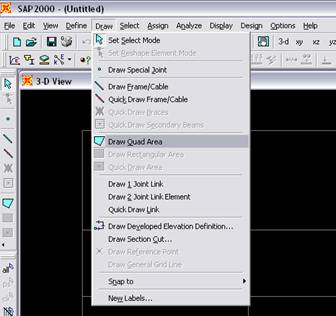

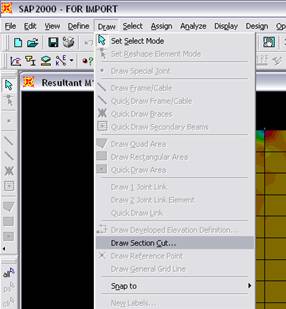

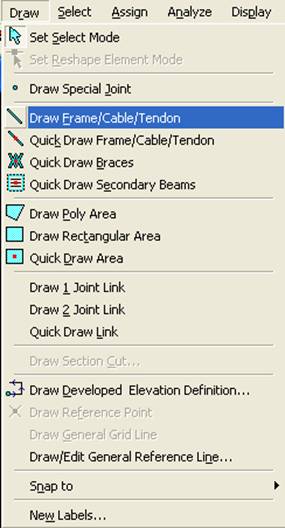

DRAW  MENU

[menu u kojem crtamo sve elemente konstrukcije]











- crtanje točaka



- crtanje linijskih elemenata



- Quick Draw  (pojednostavljeno crtanje                         linijskih elemenata vezan za 2D                              poglede)



- crtanje površinskih elemenata (ploče,                                    zidovi, rampe...)



- crtanje Linkova između čvorova                                            (definiranje specijalnih uvjeta                           između elemenata, npr. Gap,                                             Rigid......)



- pomoćne linije za prikaz





- crtanje ostalih pomoćnih linija/točaka





- Snap (Autocad)

- numeriranje elemenata

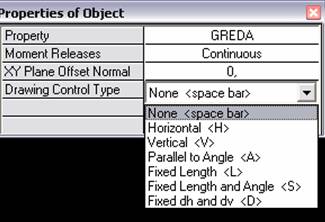

DRAW  à  FRAME.....



[definiramo geometriju konstrukcije u našem slučaju zadajemo štapove]





Property         à

odabiremo def. Poprečni Presjek



Moment Releases          à

zadajemo Gredu(Continuus) ili Štap (Pinned)



XY Offset

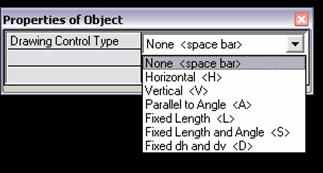

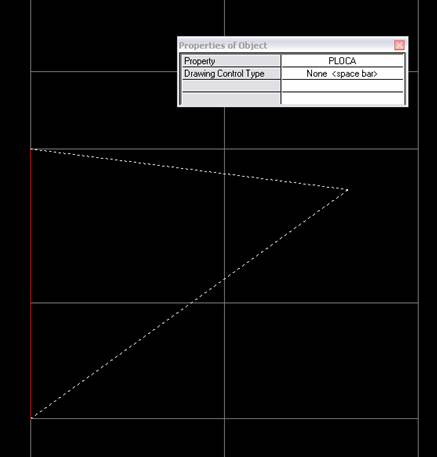

Drawing Control Type à

način odabira točki elemenata, vezan isključivo za 2D crtanje – u ravnini



o        None = mišem zadajemo točke [na gridu ili već definiranim elementima, dodatna pomoć su Osnapi]

o       <H>    horizontalna linija

o       <V>    vertikalna linija

o       <A>    paralelna sa zadanim kutem

o       <L>     linija definirane dužine

o       <S>     linija def. dužine i kuta

o       <D>    linija definirana pomoću x i y udaljenosti





PAZI:  prvo treba izabrati točku od koje se crta, a onda odabrati varijantu crtanja





DRAW à DRAW QUAD AREA







površinske elemente zadajemo birajući karakteristične točke, moramo zadati min. 3 točke, a max. 4 točke



DRAW  à  DRAW SECTION CUT

 [ako želimo dobiti unutarnje sile u presjeku možemo presjeći ploču]





PAZI:                    moramo biti u ravnini ploče

dobijemo presjek zadane unutanje sile i izračunate rezultante

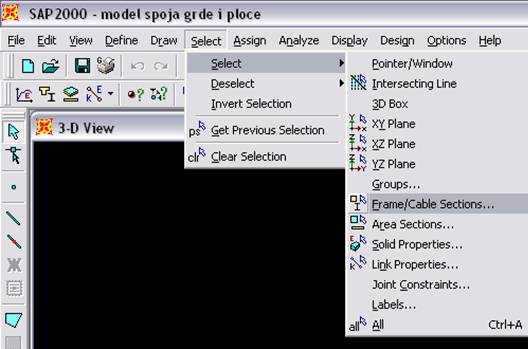

SELECT MENU



[cijeli Menu služi za odabir elemenata]

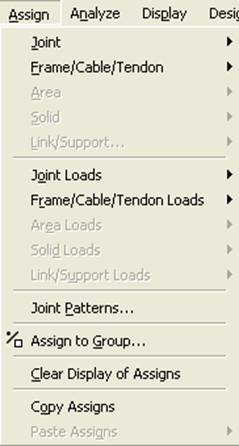

ASSIGN  MENU



[menu u kojem nacrtanim elementima pridružujemo definirane karakteristike]





- pridr. vezano za točke

- pridr. vezano za liniske elemente



- pridr.  vezano za površinske elem.

- pridr.  vezano za trodimenz. elem.

- pridr.  vezano za Linkove (veze)



- pridr.  točkasto opterećenja

- pridr.  linijskog opterećenja



- pridr.  površinskog opterećenja

- pridr.  trodim. opterećenja

- pridr.  opterećenja linkova







- pridr.  grupa







- kopiranje i pridr. karakteristika

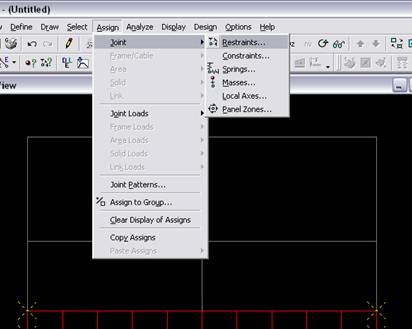

ASSIGN  à  JOINT  à  RESTRAINS

 [definiranje rubnih uvjeta -  ležajeva]





PAZI:   prilikom zadavanja ležajeva prvo moramo izabrati točke





Restraints in Local Direction           à



Smjerovi 1,2,3 su odgovaraju globalnim osima X,Y,Z



smjerovi označeni kvačicom su smjerovi spriječenih pomaka.



{ u prostoru točka ima 6 stupnjeva slobode }









Fast Restraints  à    Klasični ležajevi (upeti, nepomični, pomični)

Opcijom 'Fast Restraints' slučajeva bezbolno premoštavamo prijelaz sa 3D na 2D sustav.

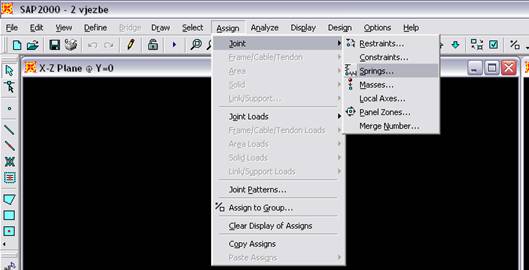

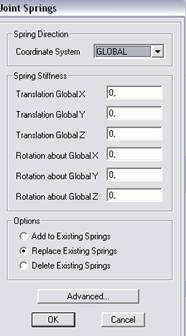

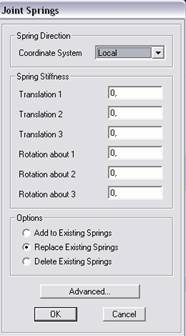

ASSIGN  à  JOINT  à  SPRINGS

[definiranje opruga  -  npr. tla]



PAZI:  prilikom zadavanja ležajeva prvo moramo izabrati točke







zadajemo krutost opruge u odabranim jedinicama i odabranom smjeru

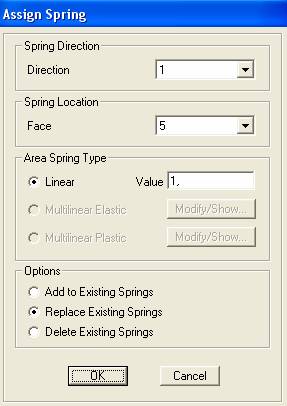

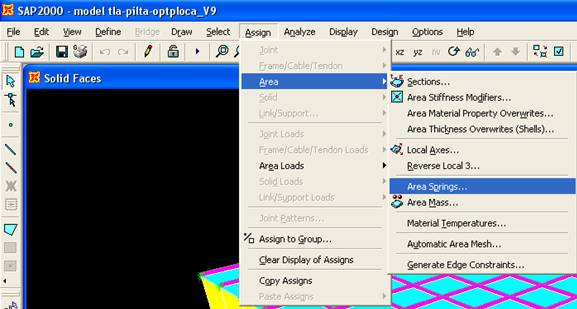

ASSIGN  à  AREA à  AREA SPRINGS

 [definiranje opruga- tla]



PAZI:        prilikom zadavanja ležajeva prvo moramo izabrati površinski element





zadajemo ili u lokalnom ili u globalnom sustavu





Spring Direction  à







Spring Location   à

FACE 5  je donja ploha





Area Spring Type            à

zadajemo k

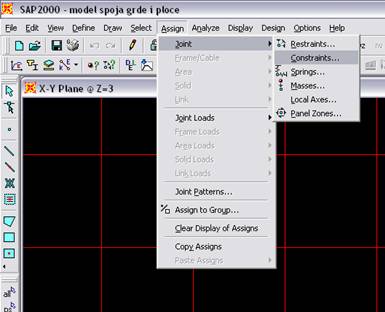

ASSIGN  à  JOINT  à  CONSTRAINTS



[ ako želimo definirati posebne odnose između pojedinih točaka ]





za opis tipova Constrinta unutar svake naredbe stisnemo F1 za opis

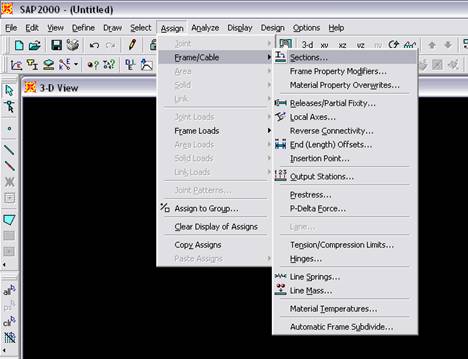

ASSIGN  à  FRAME /....  à  SECTIONS

[ pridruživanje definiranih presjeka ]









































ako smo Imortirali .dxf presjeci su automatski odabrani i samo trebamo pridružiti presjeke







Find this property      à

obabiremo poprečni presjek koji želimo pridružiti izabranim elementima





















program odmah ispisuje sve definirane presjeke u cijelom modelu

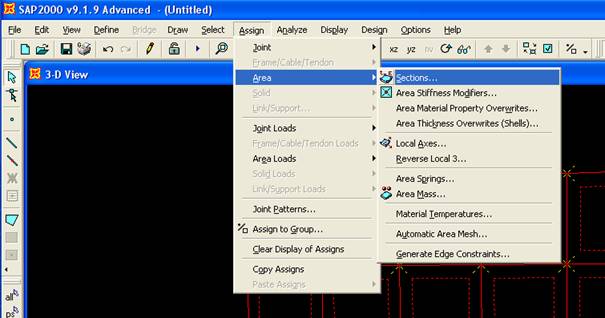

ASSIGN  à  AREA  à  SECTIONS

[ pridruživanje definiranih presjeka ]







ako smo Imortirali .dxf presjeci su automatski odabrani i samo trebamo pridružiti presjeke









Sections          à

obabiremo presjek koji želimo pridružiti izabranim elementima

























program odmah ispisuje sve definirane presjeke u cijelom modelu

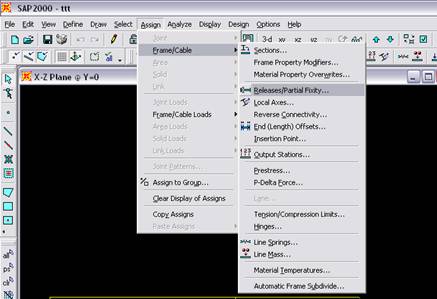

ASSIGN  à  FRAME CABLE  à  RELEASES....

[otpuštanje unutarnjih veza u konstrukciji  – definiranje zglobova]

PAZI:   prije zadavanja moramo izabrati grede





Release à

kvačicom odabiremo unutarnju silu koju želimo otpustiti, na početku ili kraju elementa



npr 2D:

            Axial Load       -   Uzdužna sila

            Shear Force 2  -   Poprečna Sila

            Moment 3-3    -   Moment





Shear Force 3, Torsion, Moment 22 su za  3D probleme





Ako želimo provjeriti koje su nam veze otpuštene odaberemo opciju :

                                               View à Set Display Options à Frame/ Cable Releases

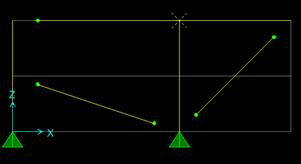

Slika: skica otpuštenih zglobova (Moment 3-3)

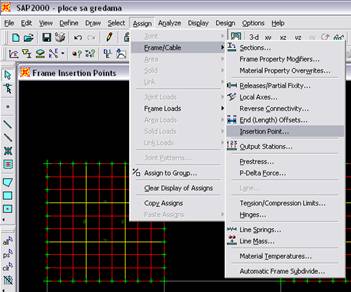

ASSIGN  à  FRAME....  à  INSERTION POINT

[  točka spajanja  ]





Cardinal Point            à        na poprečnom presjeku grede možemo izabrati bilo koju         karakterističnu točku.



Frame Joint Offset    à        ako dodatno želimo pomaknuti mjesto spajanja



npr. greda i ploča

pomičemo gredu iz njenog defaultnog položaja (os grede i ploče se poklapa) i pomičemo je u izabrani (ploča s rebrima)

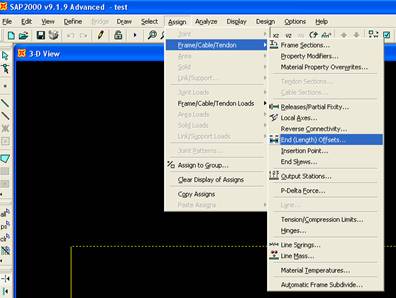

ASSIGN  à  FRAME....  à  END (LENGTH) OFFSET

[  ]





Automatic From Connectivity          à        program sam izračuna vrijednosti



Define Lengths          à        mi zadajemo ručno (možemo poništiti zadavanjem 0 )

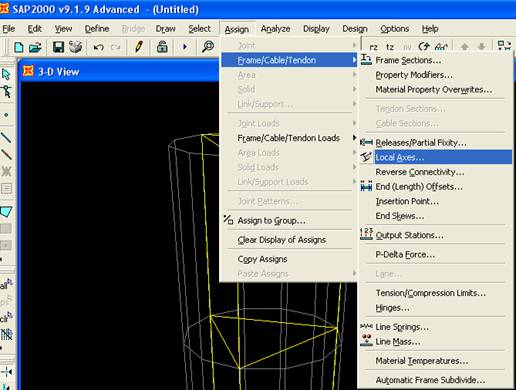

ASSIGN  à  FRAME....  à  LOCAL AXES

[  ]





Angle in Defrees       à        rotiramo lokalnu os za zadani kut



Advanced       à        napredno zadavanje lokalnih osi

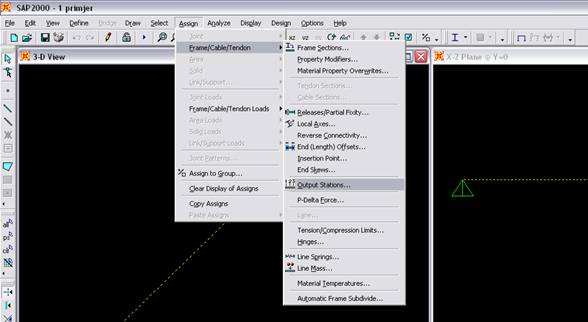

ASSIGN  à  FRAME ... à OUTPUT STATION

[definiramo diskretizaciju elementa]







Max. Station Spacing           à        maksimalan razmak čvorova u kojima softver prikazuje           rezultate proračuna



Min. Number Stations          à        odabiremo broj čvorova u kojima nam softver prikazuje          rezultate proračuna

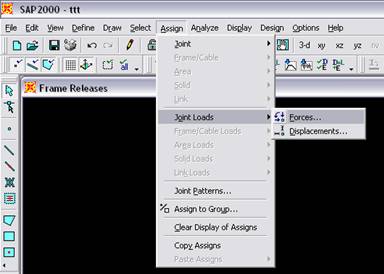

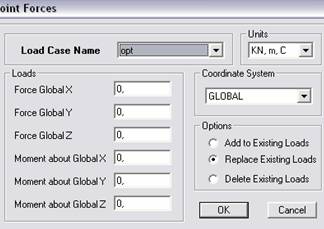

ASSIGN à JOINT LOADS à FORCES

[definiranje opterećenja u čvorovima]





PAZI:   prije zadavanja moramo izabrati točke

































Load Case Name      à        predhodno definirano



Coordinate System    à        globalni ili lokalni sistem



Options           à



Units   à        najčešće [ kN, m ]

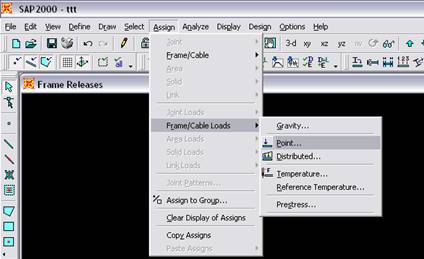

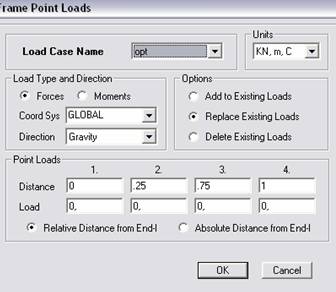

ASSIGN à FRAME/CABLE LOAD à POINT

[definiranje koncetriranog opterećenja na elementima – gredama/stupovima]



PAZI:   prije zadavanja moramo izabrati element



































Load Type and Direction      à        sile /momenti,               globalni / lokalni sistem



Load Case Name      à        predhodno definirano



Units   à        najčešće [ kN, m ]



Point Load      à        zadajemo udaljenosti [Distance] od početka štapa, relativno (%) ili apsolutno (m) i pripedne sile [Load]

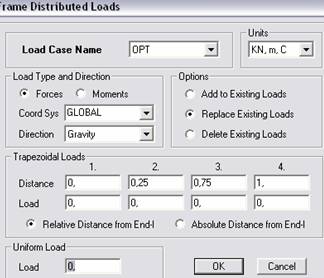

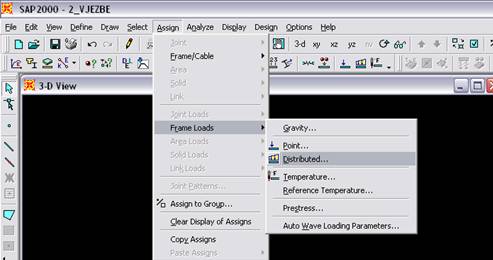

ASSIGN à FRAME... LOAD à DISTIBUTED

[definiranje kontinuiranog opterećenja]





PAZI:  prije zadavanja moramo izabrati element

































Load Type and Direction      à        sile /momenti,               globalni / lokalni sistem



Load Case Name      à        predhodno definirano



Units   à        najčešće [ kN, m ]



Trapezoidal Load      à        zadajemo udaljenosti [Distance] od početka štapa, relativno (%) ili apsolutno (m) i pripedne promjenjive vrijednosti kontinuiranog opterećenja [Load]



Uniform  Load           à        u slučaju da je kontinuirano opterećenje konstantno zadajemo iznos opterećenja

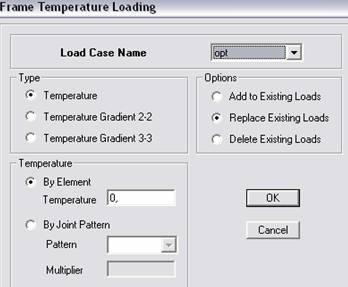

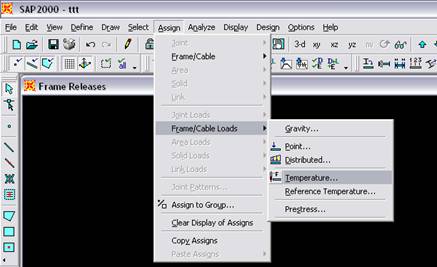

ASSIGN à FRAME... LOAD à TEMPERATURE



[definiranje temperaturnog opterećenja]



PAZI:  prije zadavanja moramo izabrati element



Load Case Name  à

ime opterećenja (prije definirano)





Type à

Temperature = ts

Temp. gradient 2-2  =

Temp. gradient 3-3  =    [3D]



Temperature  à

upišemo vrijednost, ts ili







temperaturni gradijent je vezan za lokalne osi štapa, nama za zadatak treba Temp. gradient 2-2.  (ako zadamo pozitivnu vrijednost znači da je 'toplije' na gornjoj strani štapa)

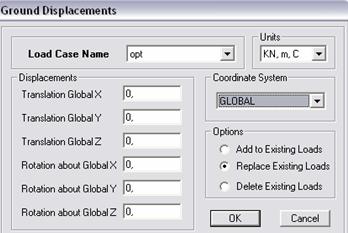

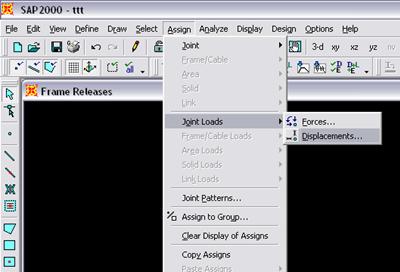

ASSIGN à JOINT LOADS à DISPLECEMENTS



[definiranje prisilnih pomaka i rotacija  u čvorovima]



PAZI:  prije zadavanja moramo izabrati točke































Load Case Name      à        predhodno definirano



Coordinate System    à        globalni ili lokalni sistem



Options           à



Units   à        najčešće [ kN, m ]

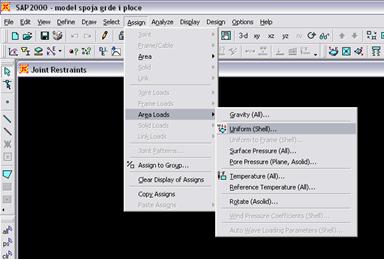

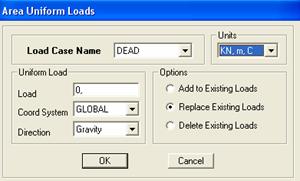

ASSIGN  à  AREA LOADS  à  UNIFORM

[ definiranje površinskog opterećenja  ]



























PAZI:   prije pokretanja naredbe izabrati elemente





Load Case Name      à        predhodno definirano



Options           à



Coordinate System    à        globalni ili lokalni sistem



Direction        à        smjer opterećenja



Units   à        najčešće [ kN, m ]



Uniform Load à        iznos opterećenja




ANALYSE  MENU







- def. parametre

- što želimo računati

- proračun

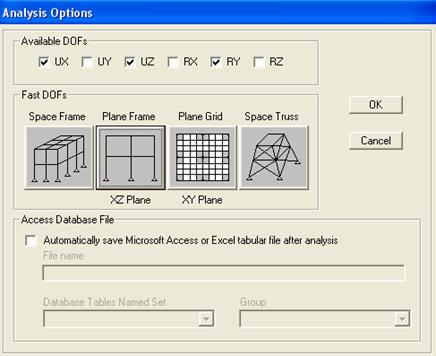

ANALYSE à SET ANALYSIS OPTIONS



[podešavanje parametara analize]



odabirom varijante XZ Plane osiguravamo prijelaz 3D sustava na 2D, svi parametri definirani van ravnine program ignorira.

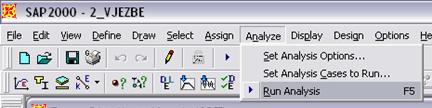

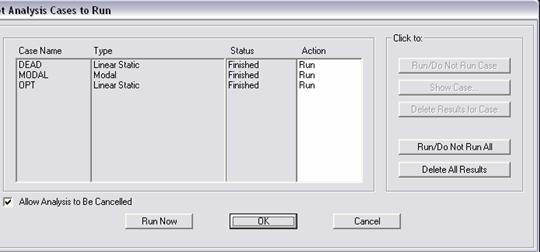

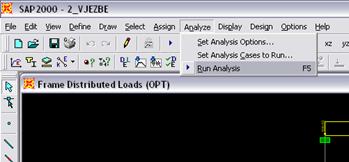

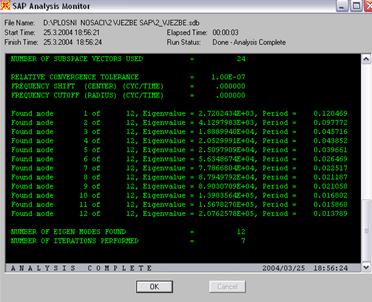

ANALYSE à RUN ANALYSE à RUN NOW











WARNINGS:            sve moguće greške ili numeričke nestabilnosti program će ispisati                                prilikom proračuna.

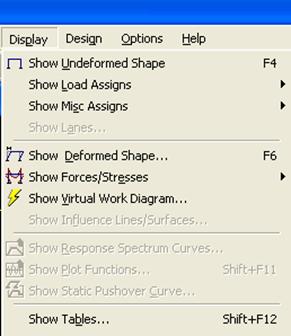

DISPLAY MENU



[menu gdje možemo prikazati sve podatke vezane za konstrukciju]







- prikaz početnog stanja

- prikaz definiranog opterećenja

- prikaz definiranih parametara

- ...



- prikaz deformiranog sustava

- prikaz dijagrama U.S.

- .....

- .....









- tablični ispis rezultata

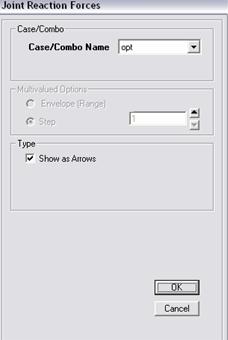

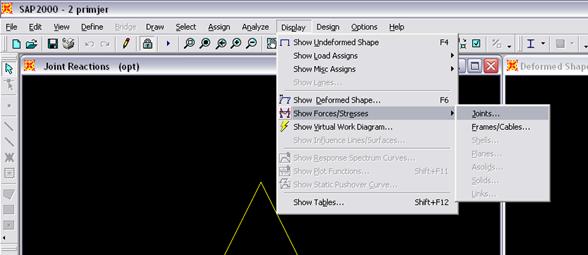

DISPLAY à SHOW FORCES / STRESSES à  JOINTS

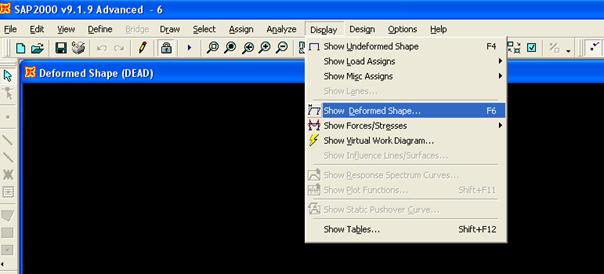

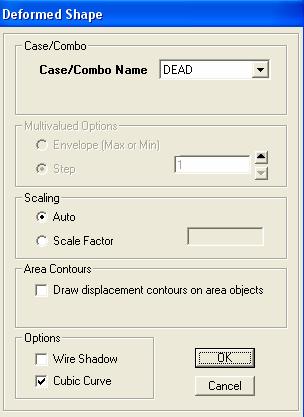

DISPLAY à DEFORMED SHAPE

[ prikaz deformiranog stanja konstrukcije ]





Case/ Combo       à        izabrati opterećenje













Scaling      à

skaliranje: automatski ili ručno







Options     à

izabrati tip prikaza

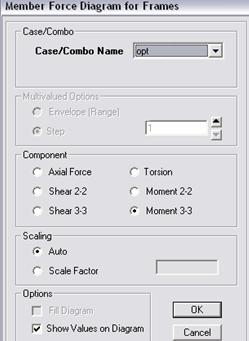

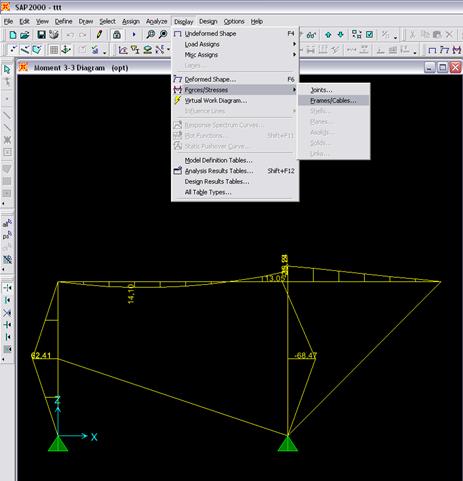

DISPLAY à SHOW FORCES / STRESSES à FRAMES

[dijagrami Unutarnjih Sila na štapnim elementima]



Case/ Combo       à        izabrati opterećenje



Component          à        izabrati dijagram:

o       Axial Force – dijagram uzdužnih sila

o       Shear 2-2 - dijagram poprečnih sila

o       Moment 3-3 – momentni dijagram

o       ....... van ravnine



Scaling      à        skaliranje: automatski ili ručno



Options     à        izabrati tip prikaza dijagrama

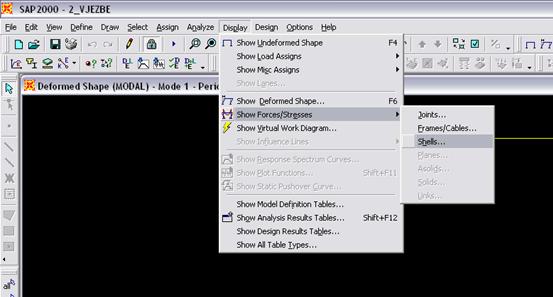

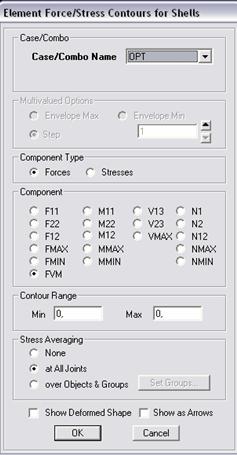

DISPLAY à SHOW FORCES / STRESSES à SHELLS







Case/ Combo       à        izabrati opterećenje





Component type  à        sile /naprezanja





Component          à        izabrati dijagram







Countour Range              à        raspon skale prikaza



Stresse Averaging          à        vježbe ***

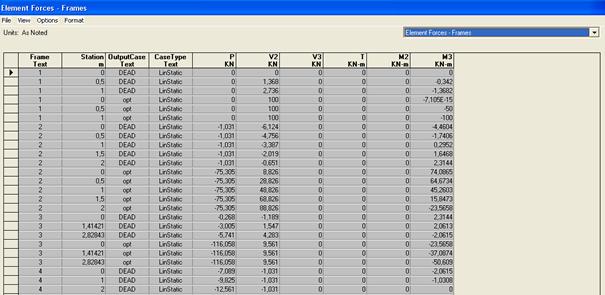

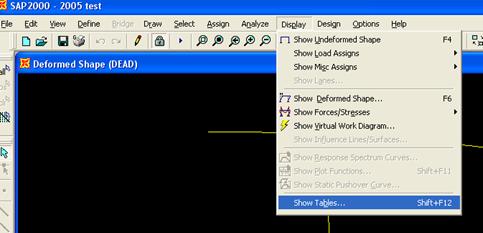

DISPLAY à SHOW TABLES



[tablični prikaz svih podataka vezanih za konstrukciju]



izabrati koje podatke želimo u prikazu



tekstualni ispis:       File à  Print Tables



Tabelarni prikaz:

            ispis je vezan za Numeriranje(label) elemenata ili čvorova.



Prikaz numeriranih elemenata i čvorova:                       View à  Set Display Options



SET RESHAPE MODE  (promjena koordinata čvorova)





na već definiranom modelu možemo mijenjati koordinate čvorova



OPIS NAREDBE:     kada pokrenemo maredbu, izabiremo element koji želimo promijeniti(program označi sve točke tog elementa), mišem 'piknemo' točku i držeći lijevu tipku joj mijenjamo koordinatu ili pomoću padajućeg menua upišemo proijenu koordinate



Padajući Menu:



-         Drawing Control Type (način odabira točki):

o        None = mišem zadajemo točke [na gridu ili već definiranim elementima + dodatna pomoć su Osnapi]

o       točka na horizontali

o       točka na vertikali

o       paralelna sa zadanim kutem

o       na definiranoj dužini

o       na def. dužini i kutu

o       definirana pomoću x i y udaljenosti
