Torus - algebarska ploha 4. reda

Torus je rotacijska ploha koja nastaje rotacijom kružnice \(c\) oko osi \(o\) koja leži u ravnini te kružnice i ne sadrži središte kružnice. Neka je \(r\) polumjer kružnice \(c\) i neka je \(d\) udaljenost središta kružnice \(c\) od osi \(o\). Ovisno o odnosu veličina \(r\) i \( d \) razlikujemo tri tipa torusa: prstenasti ( \(\small r < d \)), trnoliki ( \(\small r = d \)) i vretenasti ( \(\small r > d \)).

Animacija 3: Prstenasti torus Animacija 4: Trnoliki torus Animacija 5: Vretenasti torus


Paralele torusa su koncentrične kružnice, a meridijani su sukladne kružnice simetrične s obzirom na os.

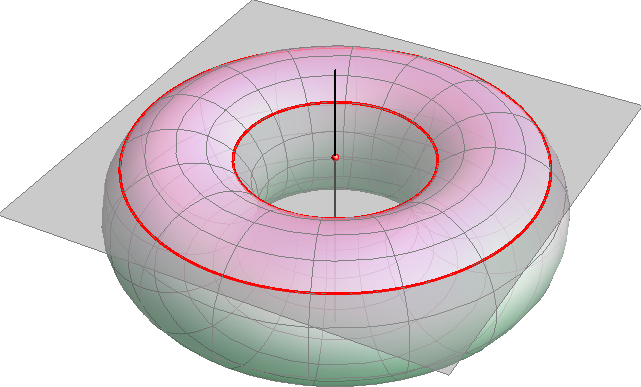

Slika 5: Paralele torusa

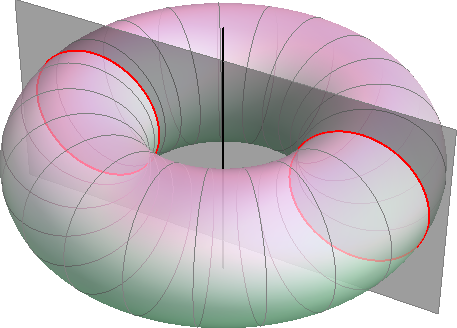

Slika 6: Meridijani torusa



Ističemo nazive nekih kružnica koje leže na torusu ili su povezane s ovom plohom, a imaju posebna svojstva.

  • \(t_1\), \(t_2\) \(-\) torzalne kružnice
    Na torusu postoje tri tipa točaka: eliptičke, hiperboličke i paraboličke točke. Torzalne kružnice su dvije paralele koje sadrže sve paraboličke točke torusa. Za točke torzalne kružnice postoji jedinstvena dirna ravnina koja je okomita na os rotacije. Torzalne kružnice razdvajaju područje s eliptičkim točkama torusa od onog s hiperboličkim.

  • \(s\) \(-\) središnja kružnica
    To je kružnica na kojoj leže središta svih polumeridijana torusa. Sukladna je i paralelna s torzalnim kružnicama i leži u onoj ravnini simetrije torusa koja je okomita na os rotacije.

  • \(e\) \(-\) ekvator
    To je paralela najvećeg polumjera i leži u ravnini simetrije torusa.

  • \(g\) \(-\) grlena kružnica
    To je paralela najmanjeg polumjera i leži u ravnini simetrije torusa.

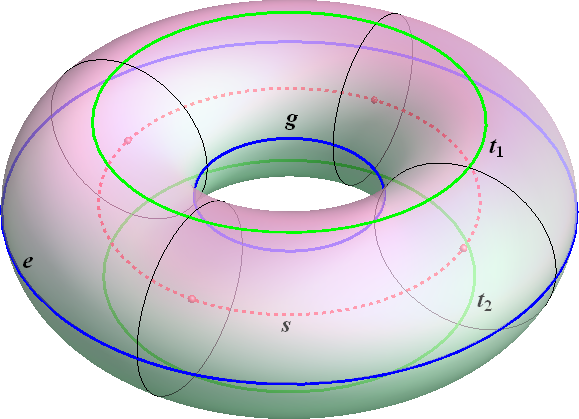

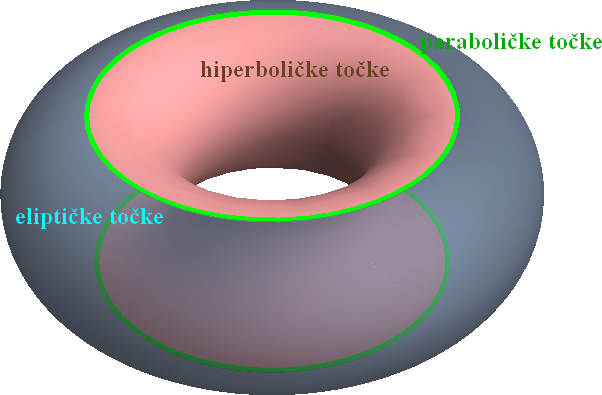

  • Slika 7: Područja različitih tipova točaka na torusu Slika 8: Posebne kružnice na torusu




    izradila Sonja Gorjanc - PERSPEKTIVA (predavanja)
