2.3.3. Kosa projekcija

Specijalni slučaj kose aksonometrije u kojem su dvije osi paralelne s ravninom slike (obično su to osi \(\small x\) i \(\small z\)) nazivamo kosa projekcija. U takvoj projekciji sve figure koje su paralelne s ravninom \(\small xz\) projiciraju se u pravoj veličini i paralelne su s originalima.
Budući da u tom slučaju nema prikraćivanja u smjeru osi \(\small x\) i \(\small z\), kosu projekciju zadajemo sa samo dva podatka:
  • kutom \(\small \alpha=\angle (x,\overline y)\)
  • prikratom \(\small n=\frac {d_y}{d}\).

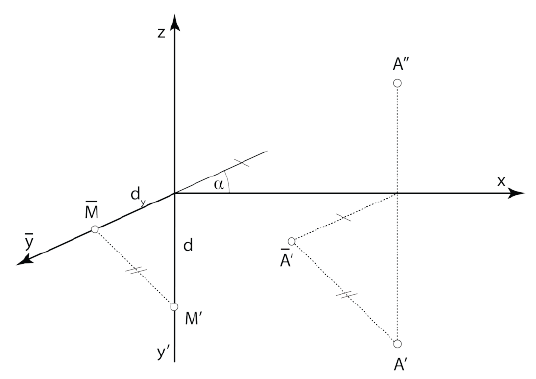

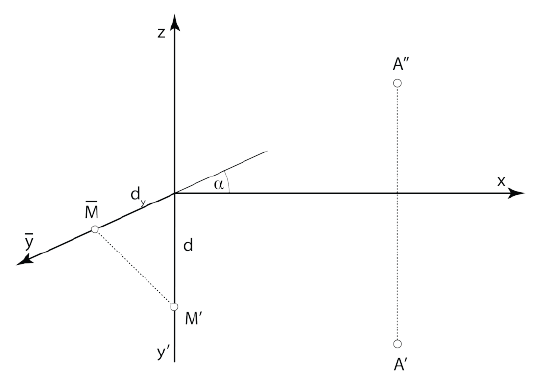

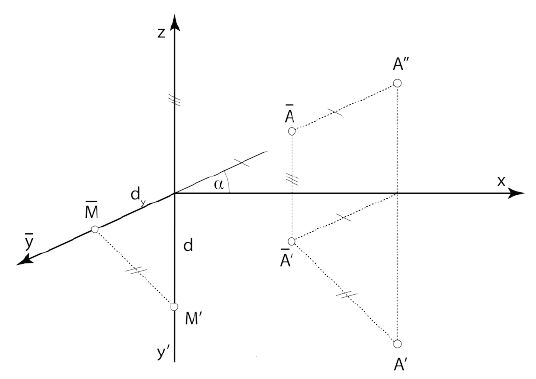

Kosa projekcija nacrta točke podudarna je s njezinim nacrtom. Stoga se kosa projekcija točke može direktno vezati uz njezine ortogonalne projekcije kao što je prikazano na prezentaciji 47.







Prezentacija 47

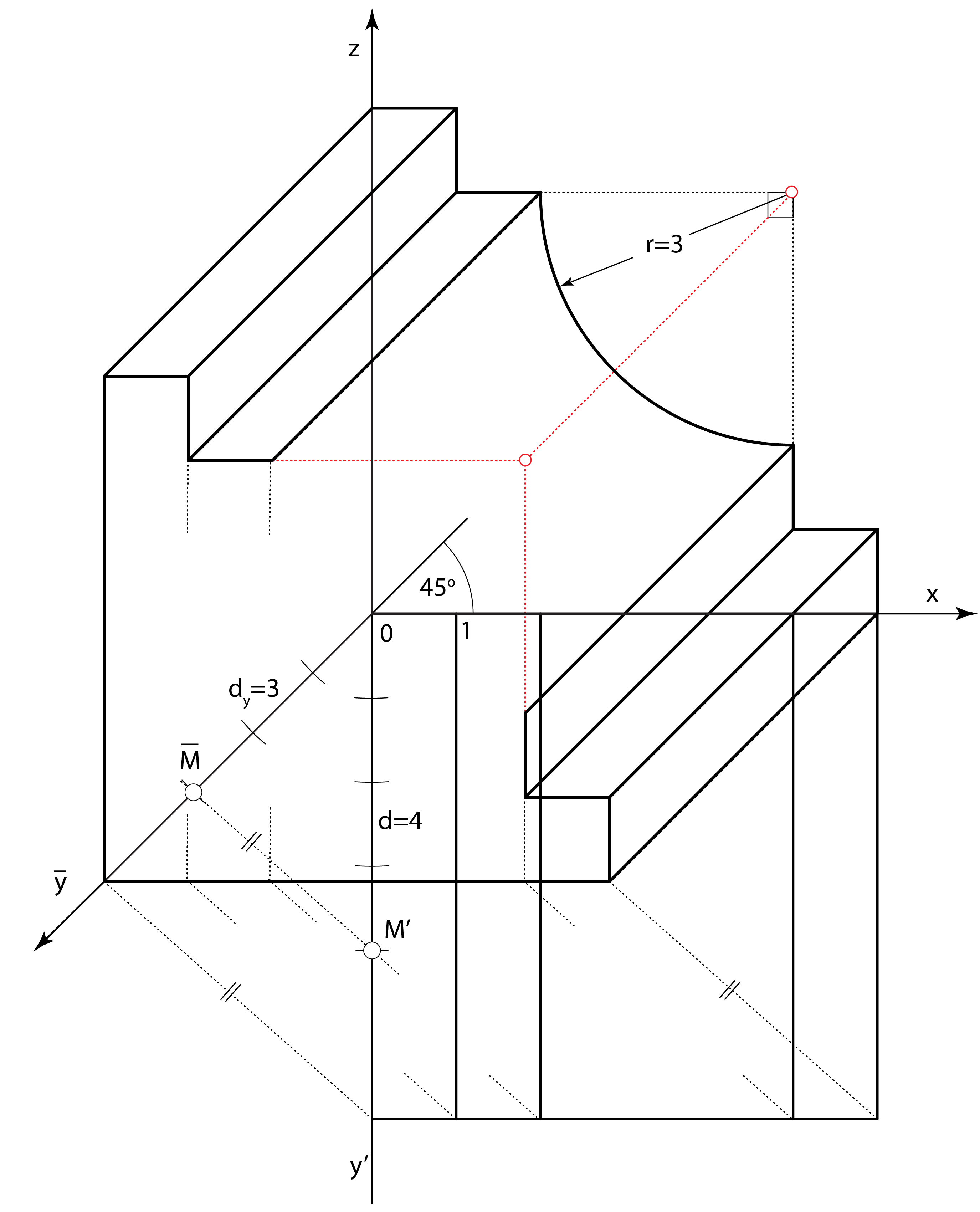

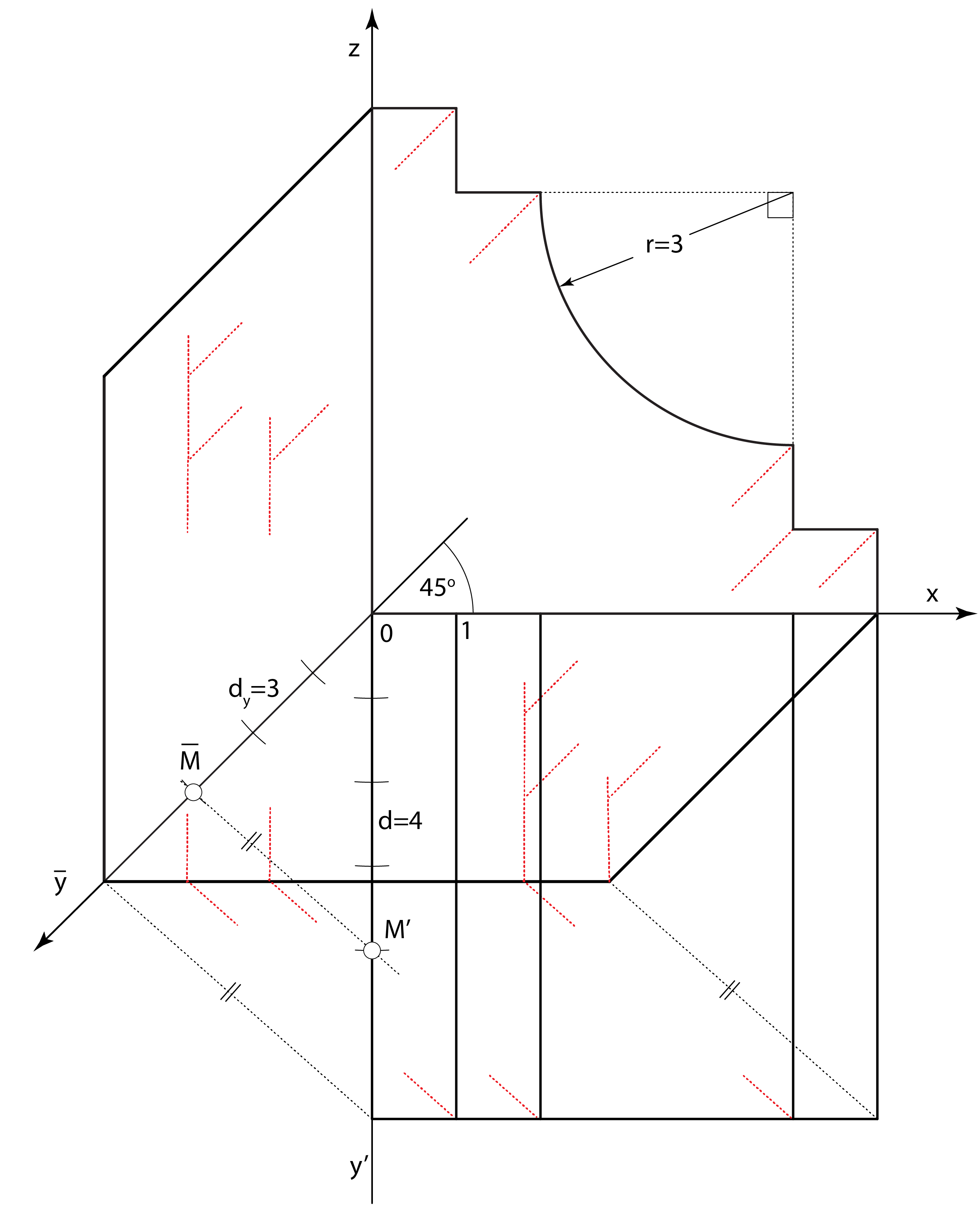

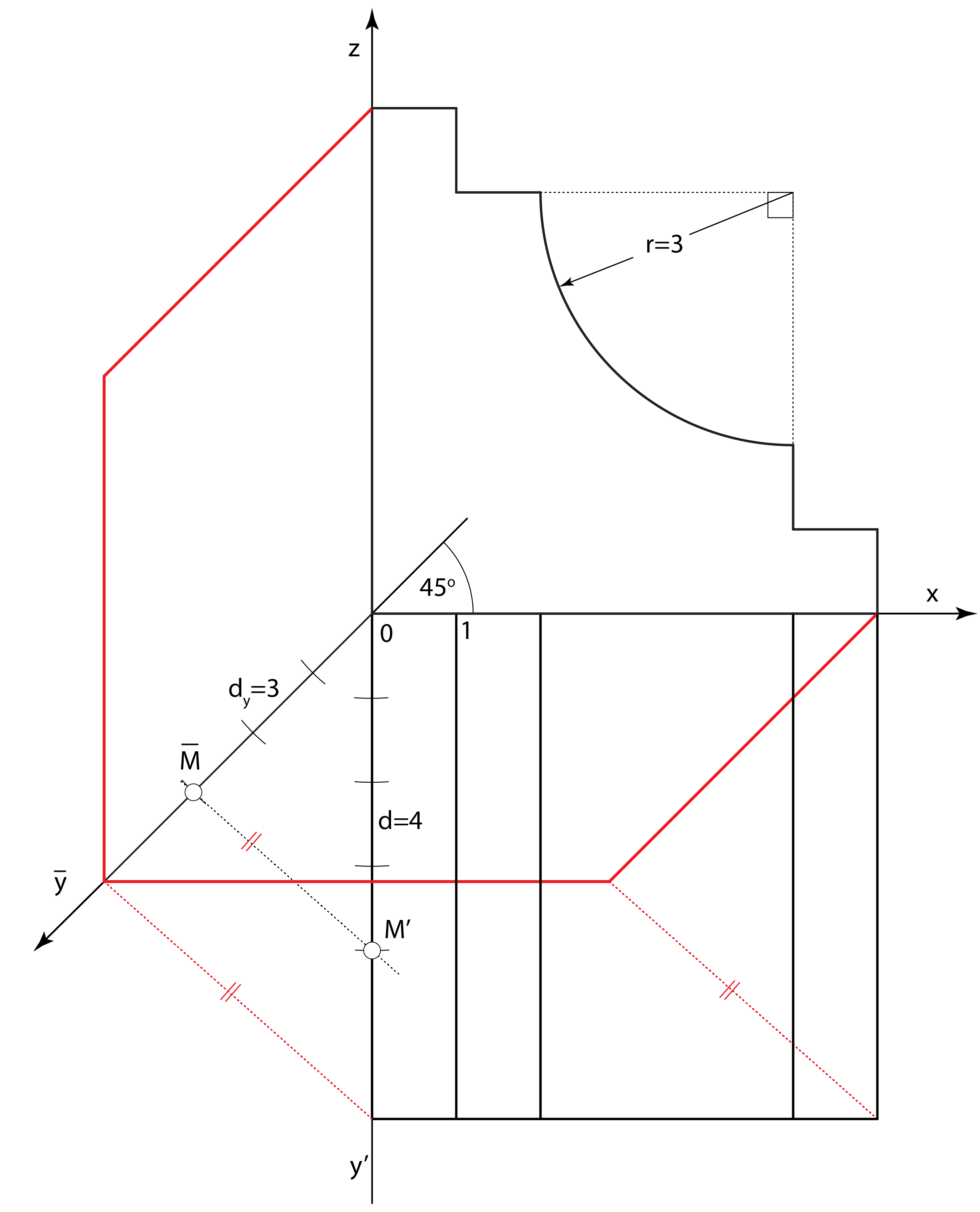

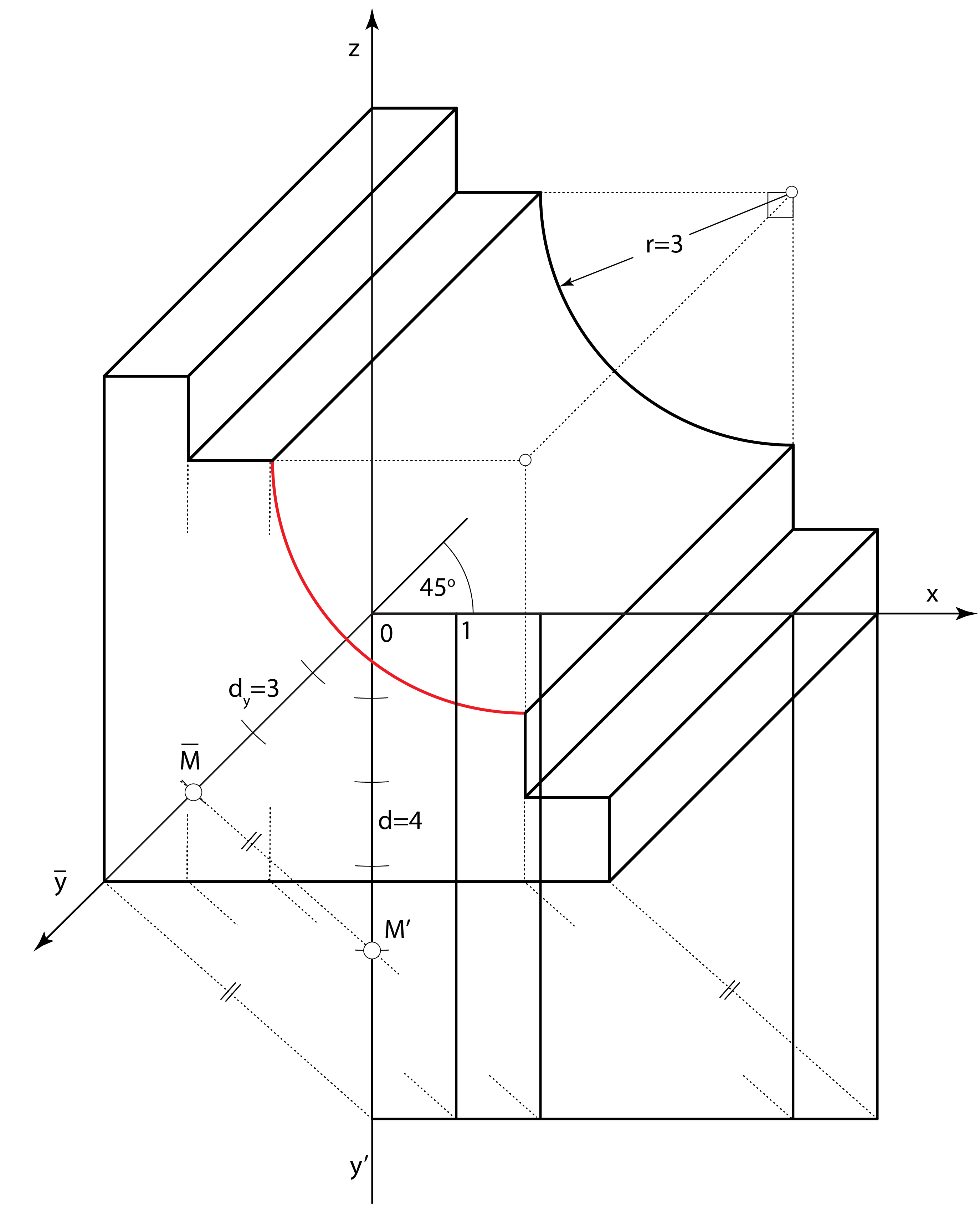

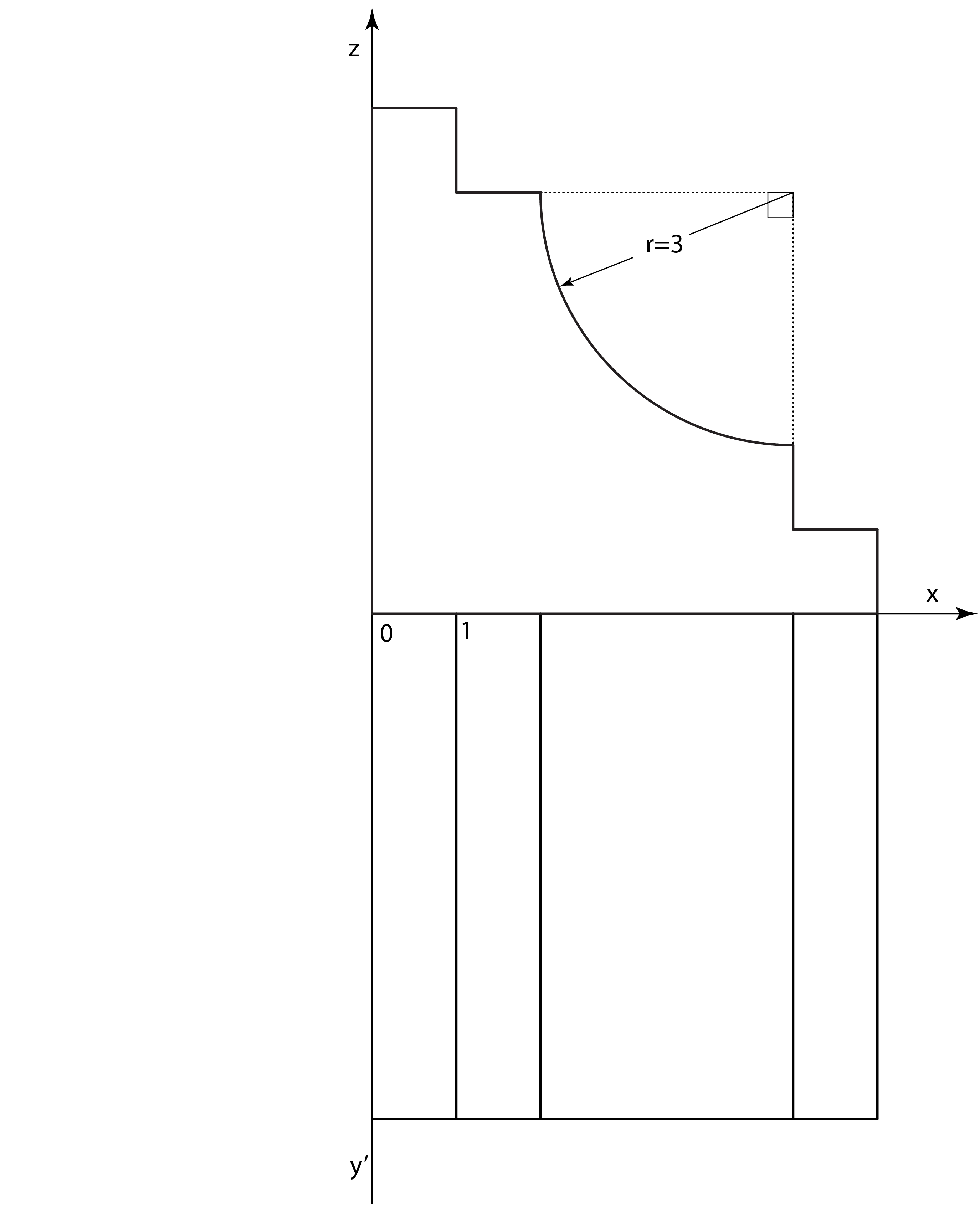

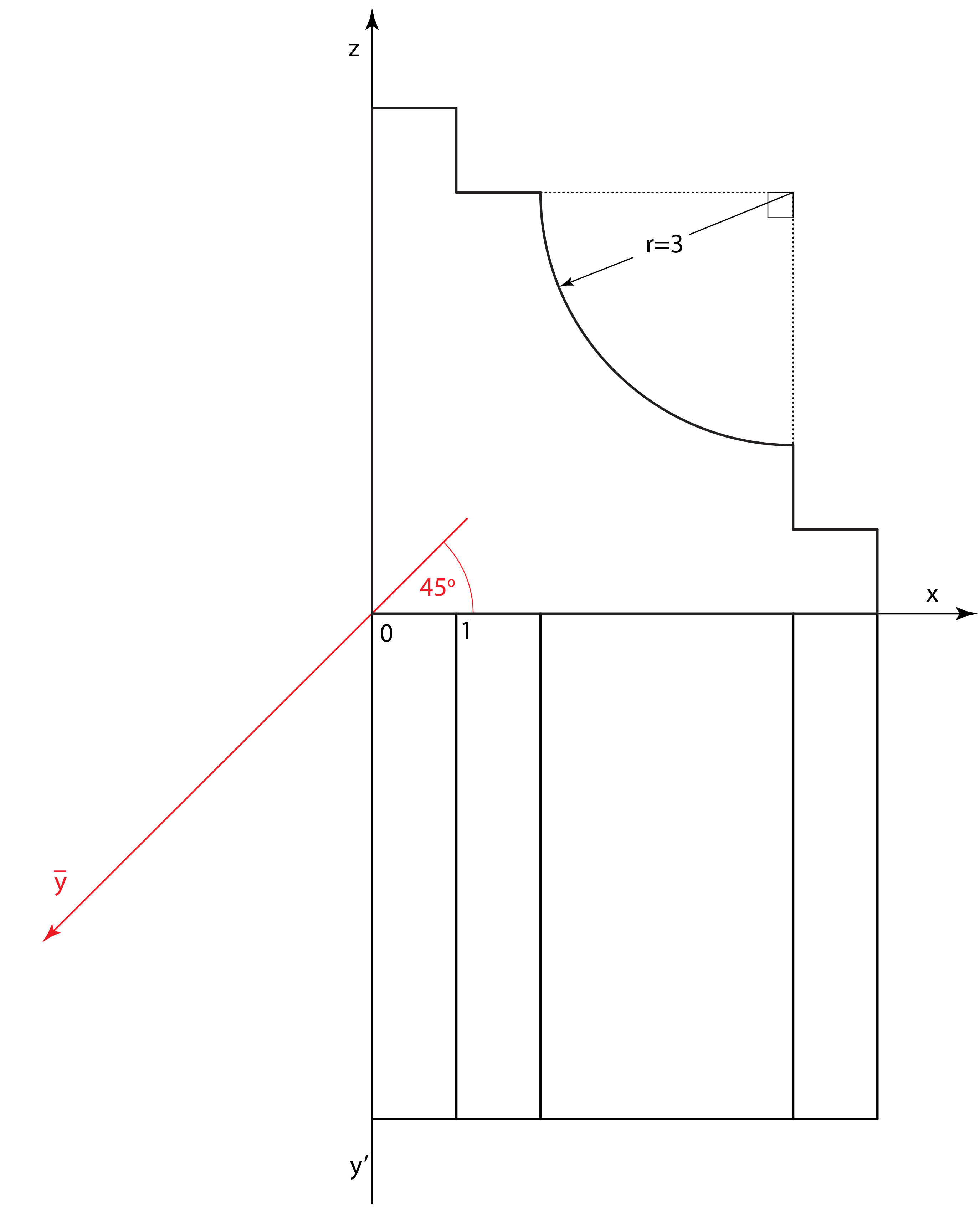

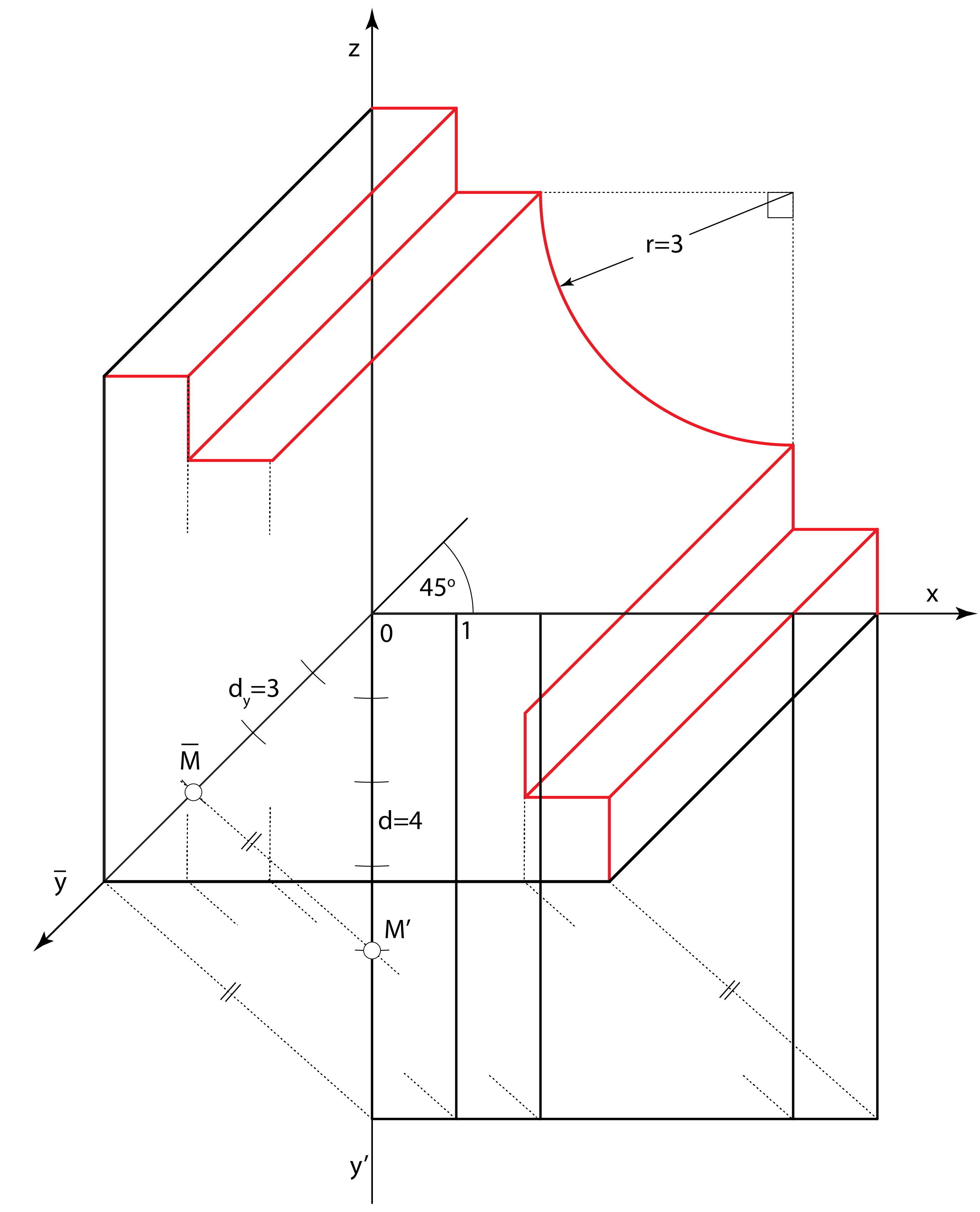

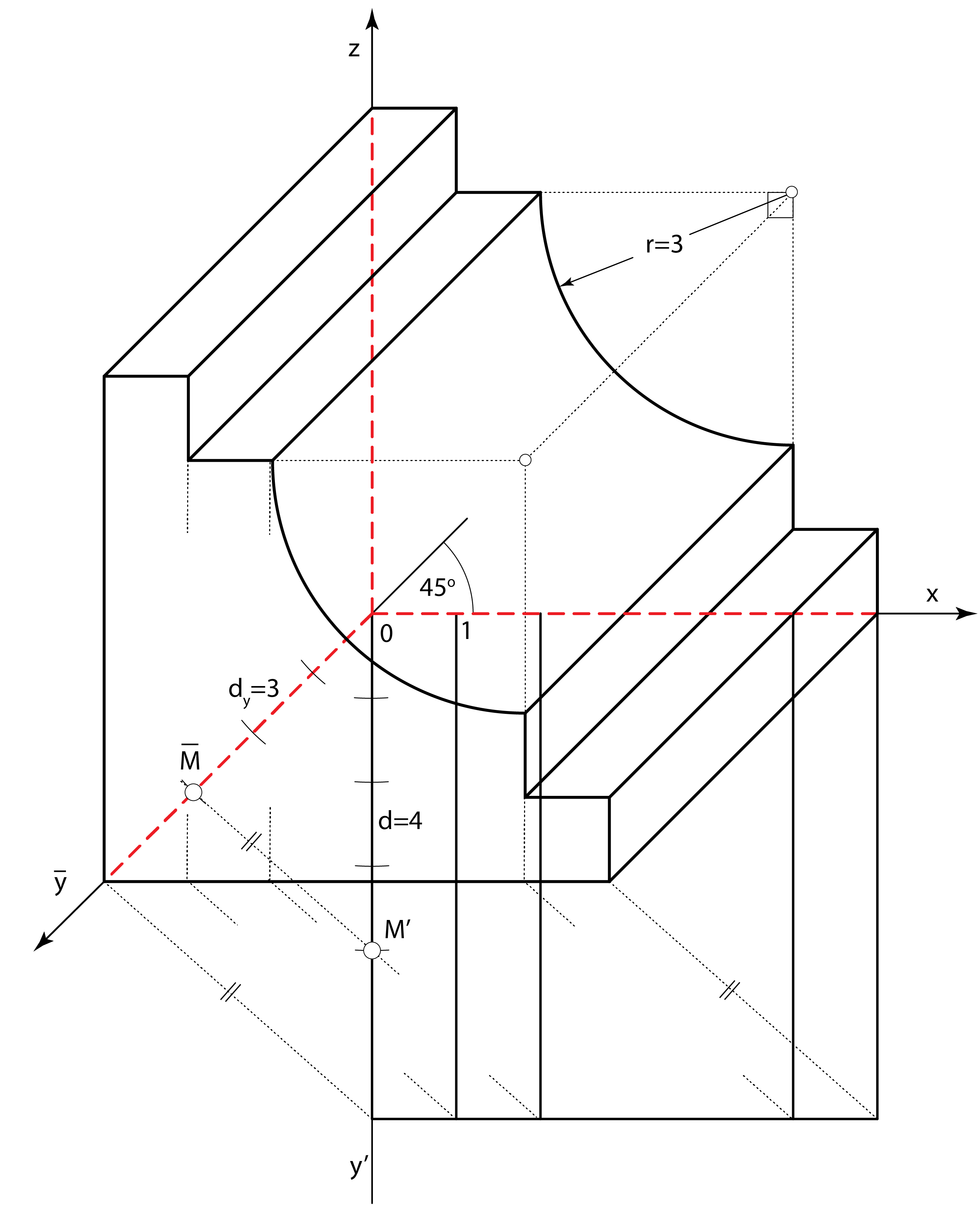

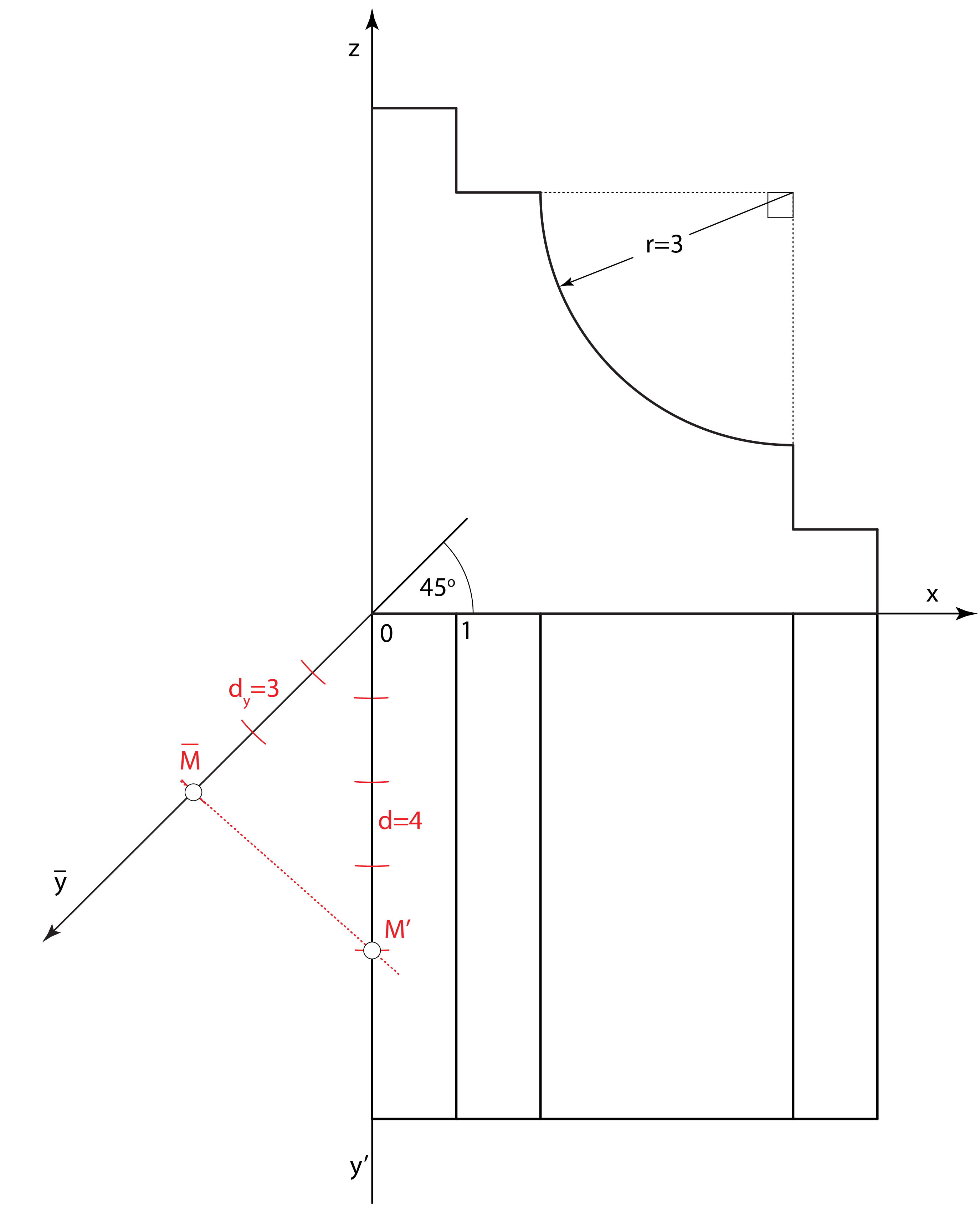

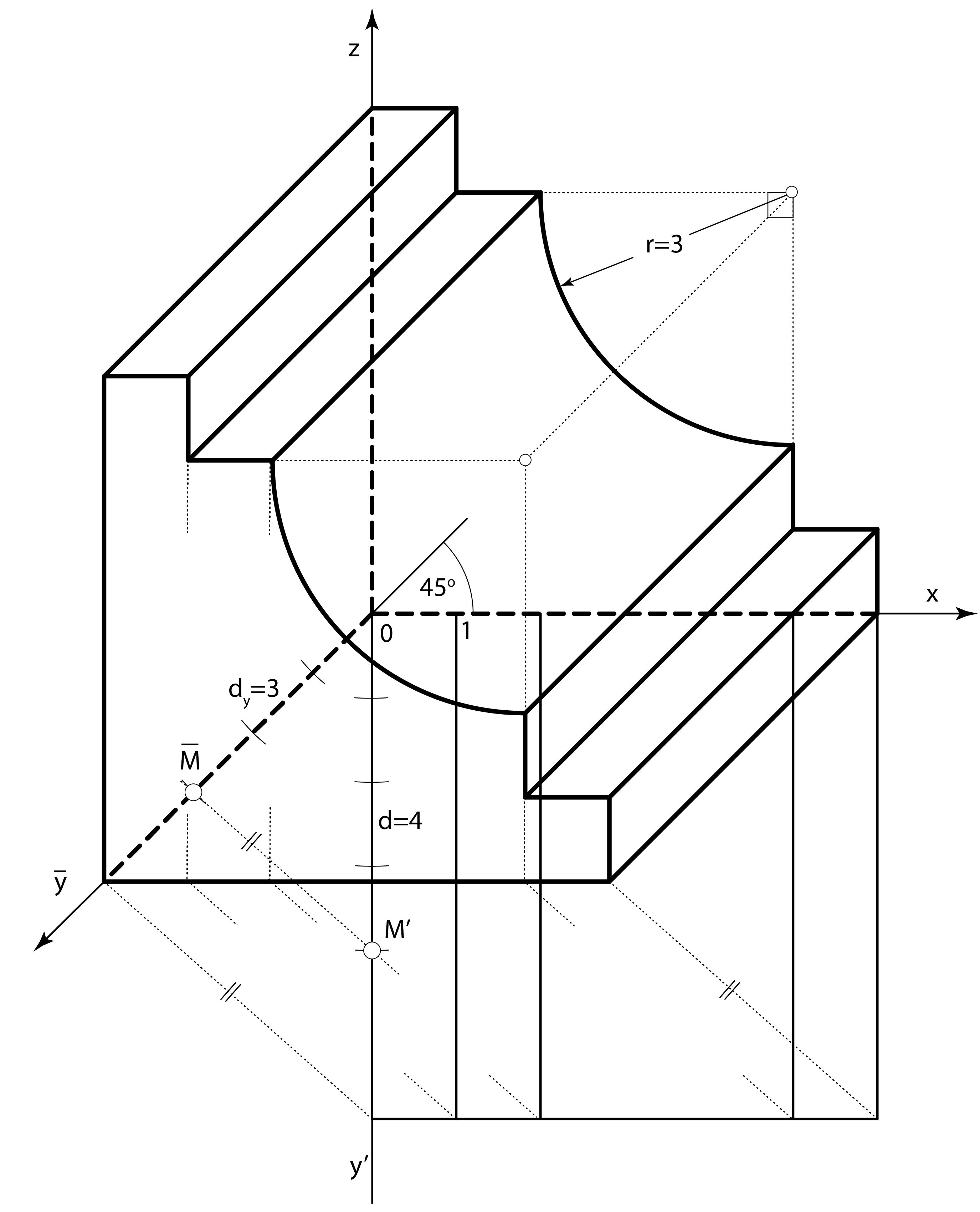

Primjer: Objekt je zadan svojim tlocrtom i nacrtom. Konstruuirajte kosu projekciju objekta, ako su odredbeni parametri projekcije \(\small \alpha=45^\circ\) i \(\small n=\frac{3}{4}\).

Prezentacija 48
