Plato s prilaznom prometnicom na idealnom terenu

Zadatak: Idealni teren je ravnina \(\small \Sigma\) nagiba 25 %. Ta je ravnina na slici 244 zadana mjerilom nagiba i nultom slojnicom. Pravokutni plato i prilazna prometnica u pravcu bez nagiba nalaze se na koti 16. Prometnica je široka 10 m, a na predlošku je zadana njezina os. Riješite situaciju zemljanih radova.

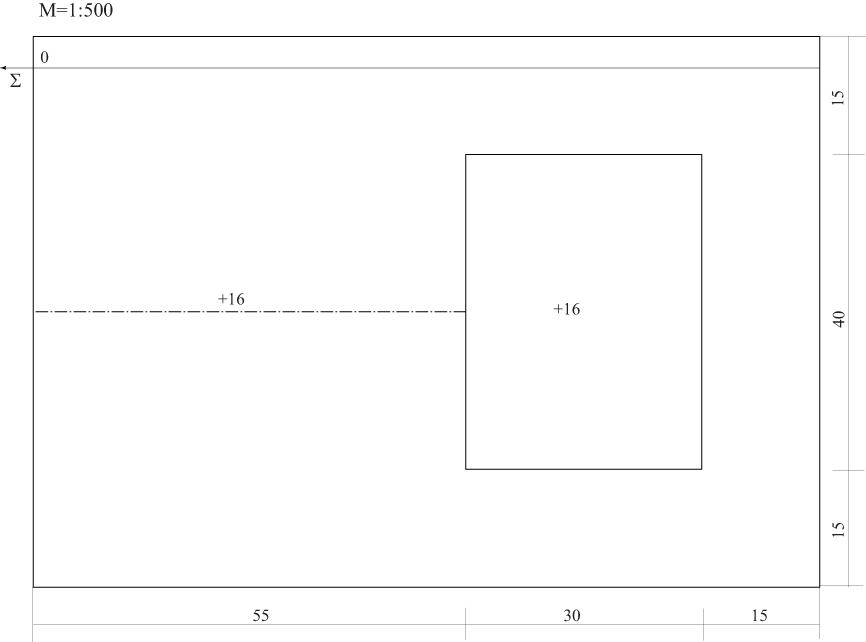

Slika 244

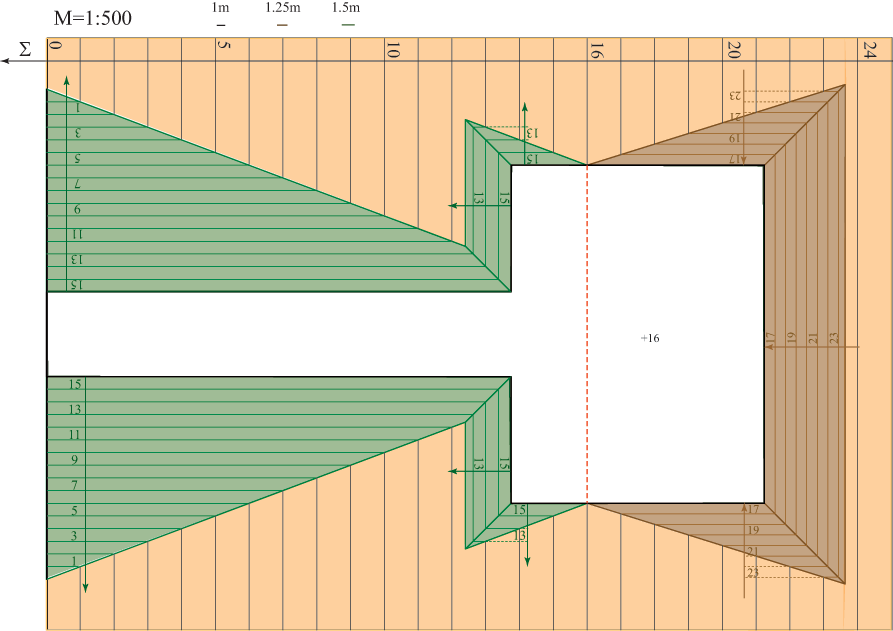

Slika 245: Rješenje zadatka

Opis konstrukcije:

  • Konstruiramo slojnice ravnine \( \small\Sigma\), \(\small i_\Sigma=4\,m\).
  • Konstruiramo rub planuma.
  • Odredimo neutralnu liniju.
  • Ucrtamo mjerila nagiba za 6 ravnina nasipa, konstruiramo slojnice tih ravnina i njihove presječnice.
  • Odredimo presječnice ravnine idealnog terena s ravninama nasipa.
  • Ucrtamo mjerila nagiba za 3 ravnine usjeka, konstruiramo slojnice tih ravnina i njihove presječnice.
  • Odredimo presječnice ravnine idealnog terena s ravninama usjeka.
