3.3.5. Prodor dva valjka

Osnovni princip konstrukcije točaka prodorne krivulje dvaju valjaka



Ravnine koje dva valjka sijeku po izvodnicama paralelne su s osima obaju valjaka. Sve takve ravnine čine pramen paralelnih ravnina.


Svaka ravnina tog pramena siječe svaki valjak u dvije paralelne izvodnice, a četiri konačna sjecišta tih pravaca su točke prodorne krivulje.

Vidi animaciju 1.





Animacija 1

Primjeri prodornih krivulja dvaju valjaka

Prave krivulje 4. reda

Kao i u prijašnjim slučajevima, razlikujemo tri osnovna tipa prodorne krivulje:

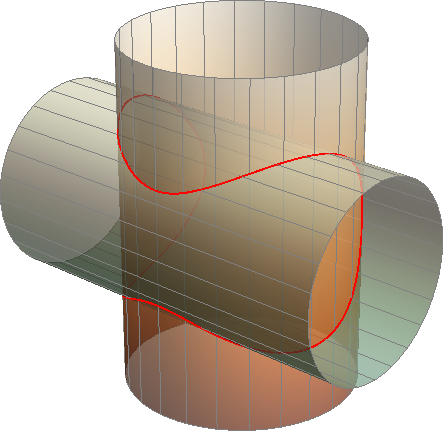

  • Jednodijelnu - nastaje u slučaju kad ni jedan od valjaka ne prodire u potpunosti kroz drugi. Takav prodor nazivamo nepotpunim prodorom ili zadorom (vidi sliku 1).

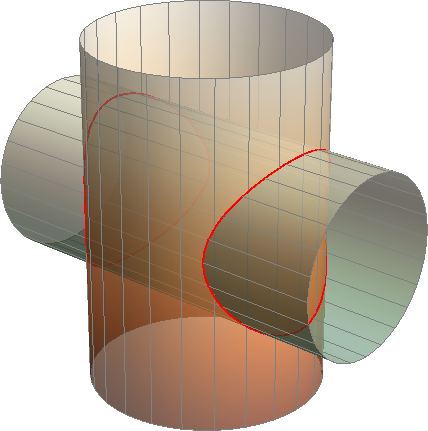

  • Dvodijelnu - nastaje kad jedan od valjaka potpuno prodire kroz drugi i to nazivamo potpunim prodorom (vidi sliku 2).

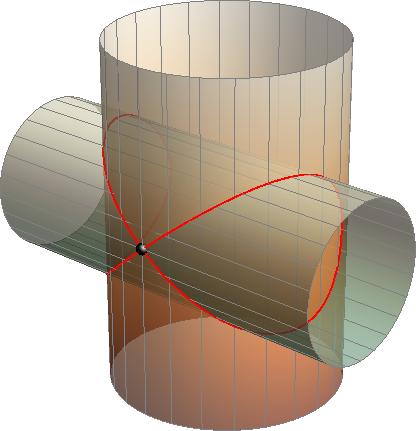

  • Krivulju 4. reda s dvostrukom točkom - nastaje u slučaju kad valjci imaju jednu zajedničku dirnu ravninu (vidi sliku 3).
Slika 1: Zador Slika 2: Potpuni prodor Slika 3: Prodor s dvostrukom točkom

Raspadnute krivulje 4. reda

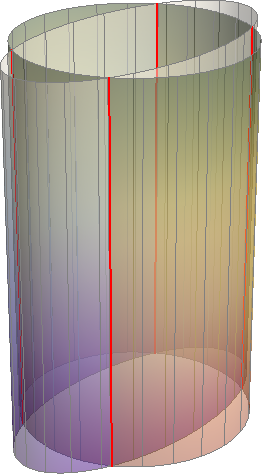

  • Ako su izvodnice dvaju valjaka paralelne to znači da imaju zajednički beskonačno daleki vrh. Stoga se takva dva valjka sijeku u četiri izvodnice (vidi sliku 4) koje mogu biti realne i različite, realne i poklopljene ili u parovima konjugirano imaginarne.Dva rotacijska valjka mogu imati najviše dvije realne zajedničke izvodnice.

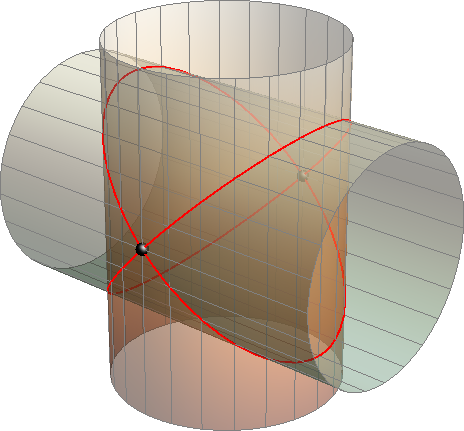

  • Osim tog načina raspada prodorne krivulje, kod dvaju valjaka može se pojaviti još samo raspad na dvije konike. Taj nastaje kad valjci nemaju paralelne osi, a imaju zajedničke dvije dirne ravnine (vidi sliku 5). Kod dva rotacijska valjka takav raspad nastaje jedino u slučaju kada se osi valjaka sijeku i kada su polumjeri njihovih baza jednaki. Tada se prodorna krivulja raspada na dvije elipse.
Slika 4: Raspad na četiri pravca Slika 5: Raspad na dvije konike
