Karakteristike elemenata - izbornik Characteristics

Nakon upisa elemenata treba im pridružiti materijalne i geometrijske karakteristike (izbornik Characteristics), čak i kad je zadani sistem statički određen.

Svim elementima istog poprečnog presjeka i istog modula elastičnosti može se pridružiti jedan skup karakteristika s odabranom oznakom (niz do 8 znakova - primjerice, karakteristike betonske grede poprečnog presjeka b/h = 30/60 [cm] možemo označiti sa B30/60). Za upis novog skupa karakteristike bira se Add.

Zadaju se:

E - modul elastičnosti (program nudi vrijednost 3 ^. 10⁷ [kN/m²]),
rho - gustoća (program nudi vrijednost 2, 50 [t/m³]),
A - površina poprečnog presjeka,
Ix - moment tromosti poprečnog presjeka.

Za pravokutni poprečni presjek program može izračunati površinu i moment tromosti (dugme Rect. cross section).

U polje Elements upisuju se oznake svih elemenata koji imaju zadani skup karakteristika. Oznake se razdvajaju razmacima i/ili zarezima. Uzastopni se brojevi upisuju u obliku od-do ili od:do (bez razmaka), a opći aritmetički nizovi u obliku od:do:korak.

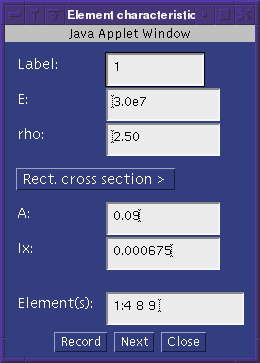

Na sljedećoj je slici prikazan upis karakteristika stupova okvirne konstrukcije u primjeru 2. ():

Pojedine se karakteristike mogu naknadno promijeniti izborom Edit. Primjerice, u poor man's simulaciji inženjerske metode pomaka povećava se samo površina poprečnog presjeka, dok ostale karakteristike ostaju nepromijenjene.

Naknadno pridruživanje već upisanog skupa karakteristika nekom elementu ili nizu elemenata omogućuje izbor Assign. Osim toga, elementu se skup karakteristika može pridružiti ili prethodno pridruženi skup promijeniti izborom Edit u izborniku Elements.
