Statički proračun, rezultati, dijagrami

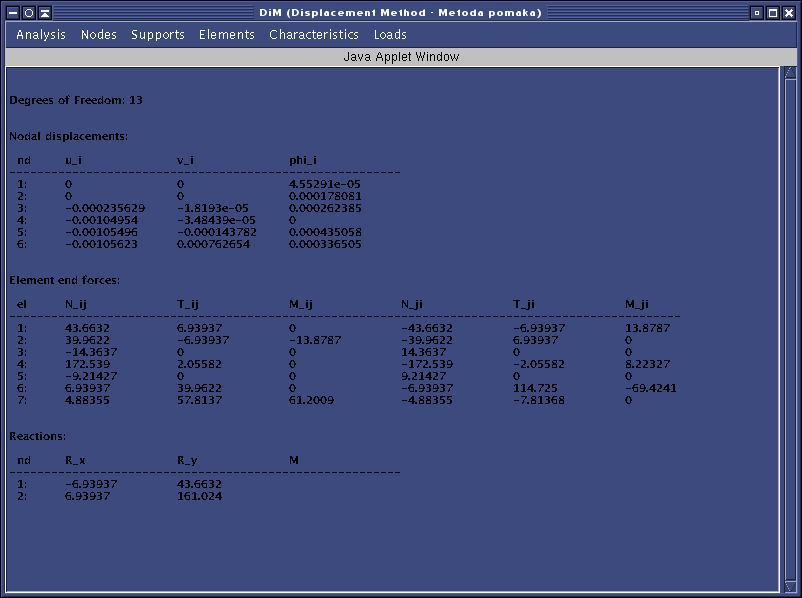

Nakon opisa konstrukcije, statički se proračun provodi izborom Static analysis u izborniku Analysis. Program ispisuje pomake čvorova (translacijski pomaci u_i i v_i u smjeru globalnih osi x i y te zaokret phi_i), sile na krajevima elemenata (N_ij, T_ij, M_ij u početnom čvoru i N_ji, T_ji, M_ji u krajnjem čvoru) te reakcije (R_x, R_y i M).

Za pregled dijagrama unutarnjih sila treba odabrati podizbornik Diagrams u izborniku Analysis, a zatim M (momentni dijagram), T (dijagram poprečnih sila) ili N (dijagram uzdužnih sila). Izbor Displacements Diagrams daje prikaz progibne linije konstrukcije.

Ponovni ispis numeričkih rezultata daje Results u izborniku Analysis.

Izborom Structure u podizborniku Diagrams može se ponovo prikazati zadana konstrukcija s opterećenjima. Upisani podaci o čvorovima, elementima i karakteristikama elemenata mogu se ispisati odgovarajućim izborom iz podizbornika Input data.

Mjerila duljina, unutarnjih sila ili progiba mogu se mijenjati izborom Lenghts, Forces and moments ili Displacements u podizborniku Scale u Diagrams, a izbor Origin omogućava pomicanje ishodišta globalnog koordinatnog sustava.

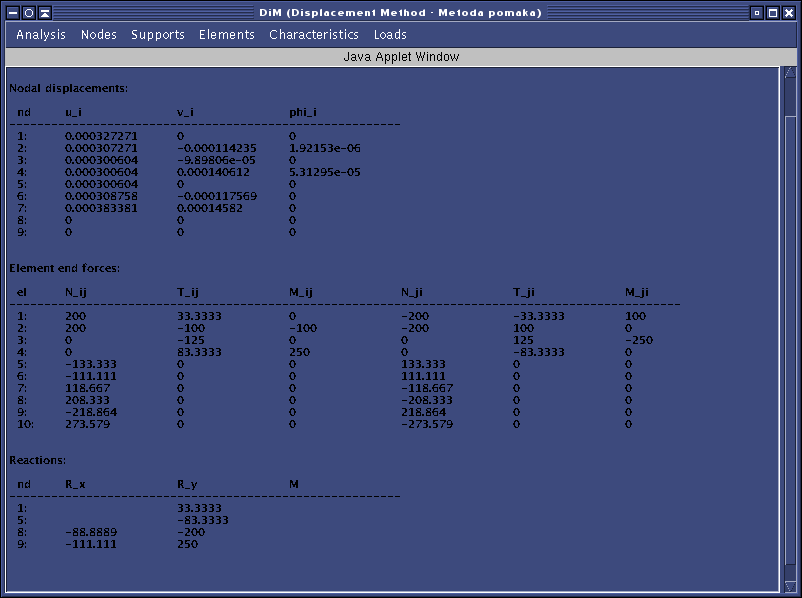

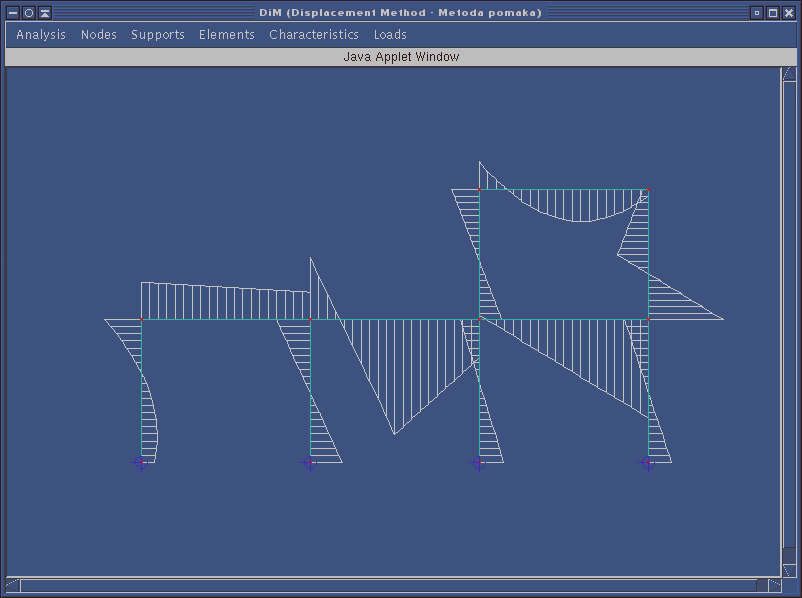

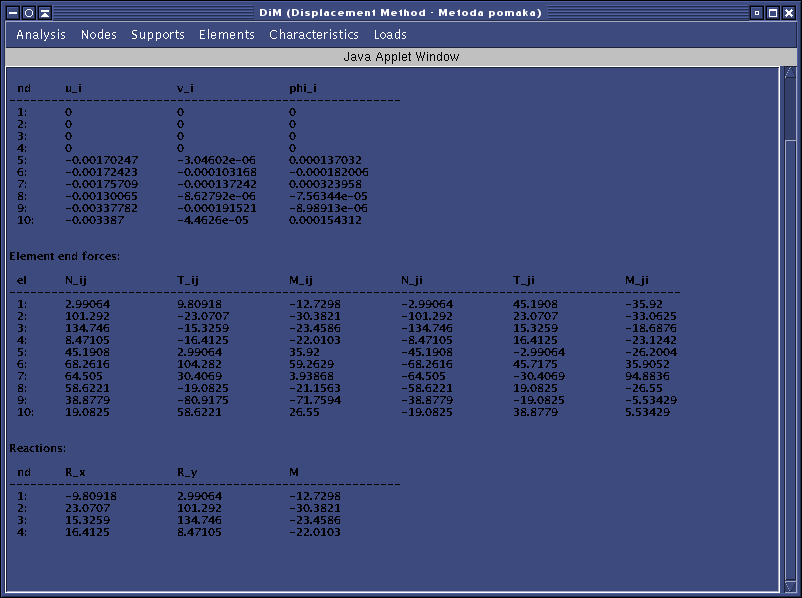

Na sljedećim su slikama prikazani redom rezultati proračuna te dijagrami M, T i N za prethodne primjere:

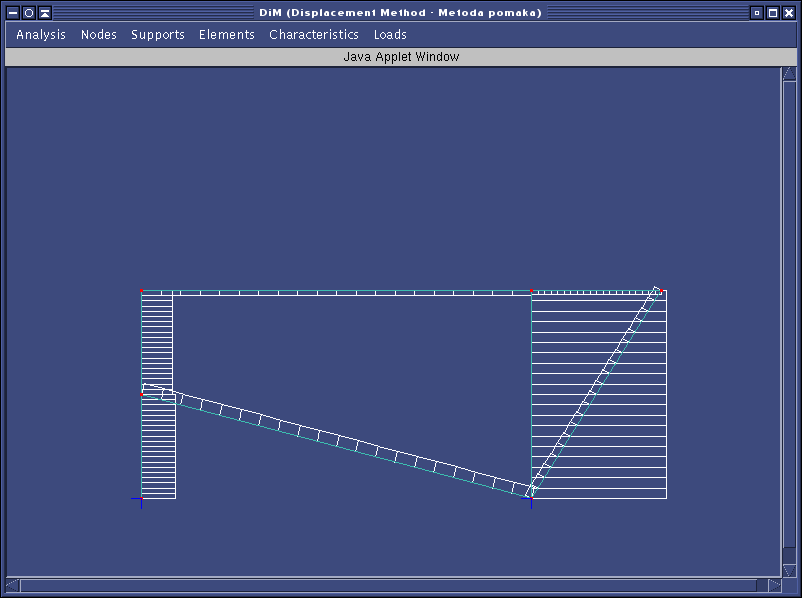

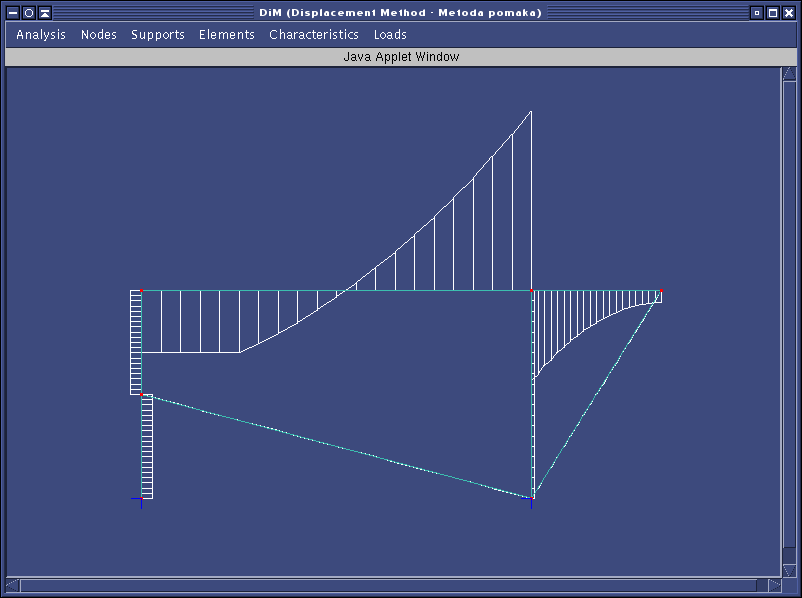

$\bullet$ primjer 1.: poduprti nosač ()

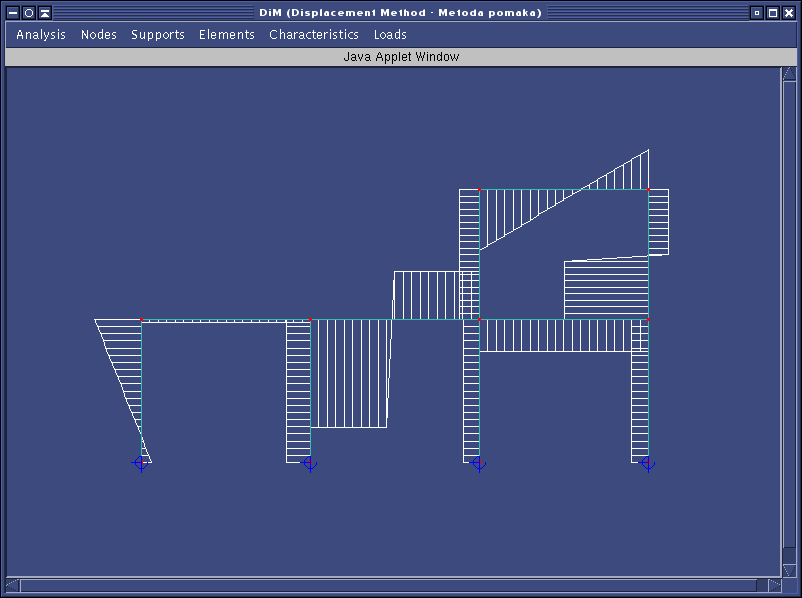

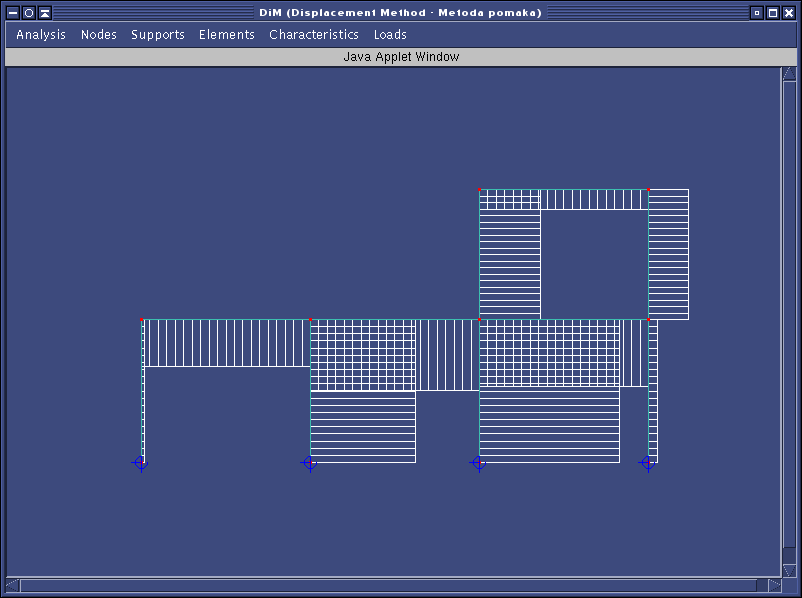

$\bullet$ primjer 2.: okvirna konstrukcija ()

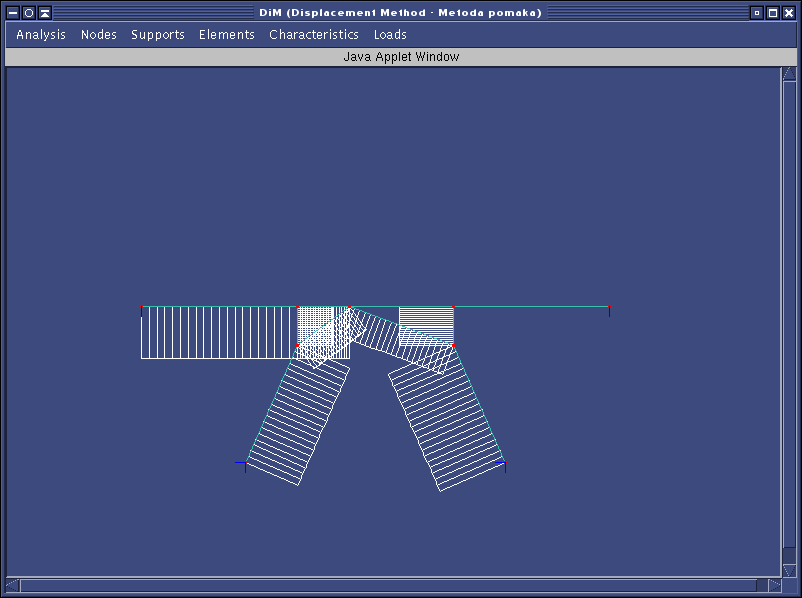

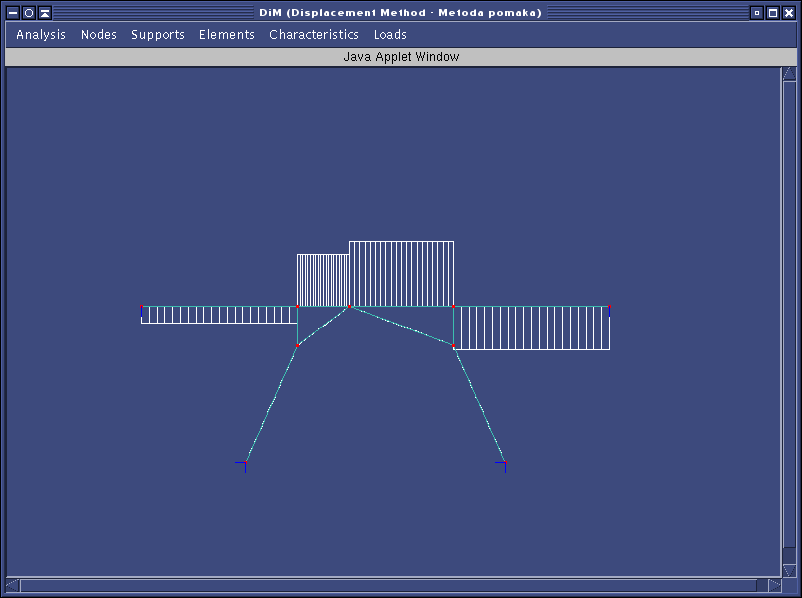

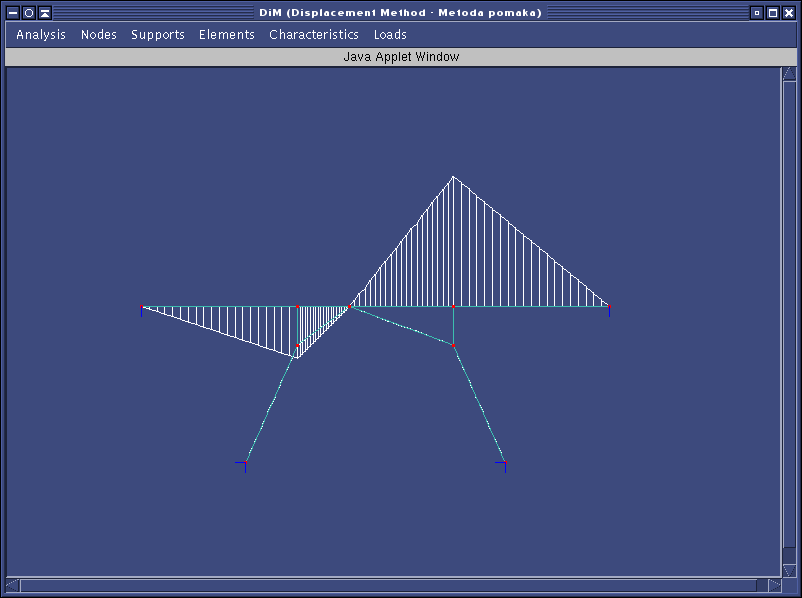

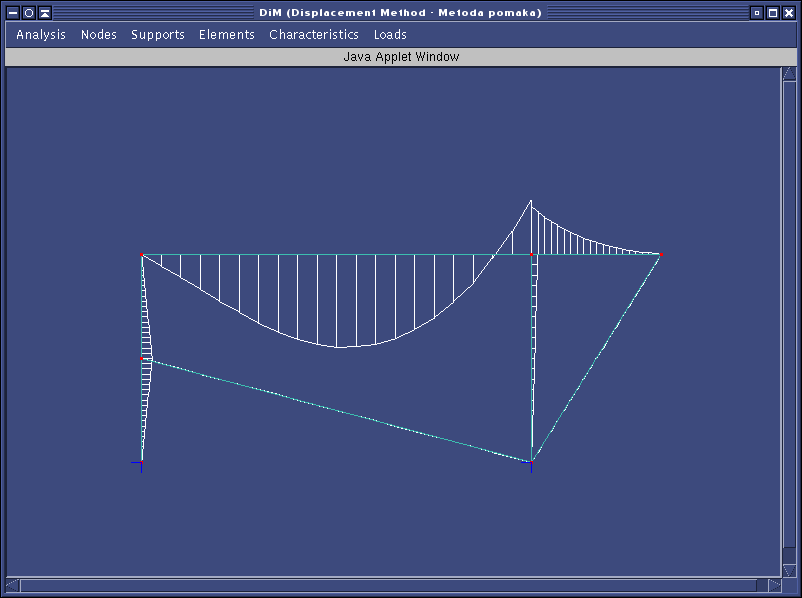

$\bullet$ primjer 3.: okvir sa zategama ()

Zadavanje novog opterećenja na upisanoj konstrukciji te zadavanje nove konstrukcije omogućavaju izbori New load case odnosno New u izborniku Analysis.
