PRIMJER (modeliranje rampe)

promjeniti mjerne jedinice [kNm] LINK

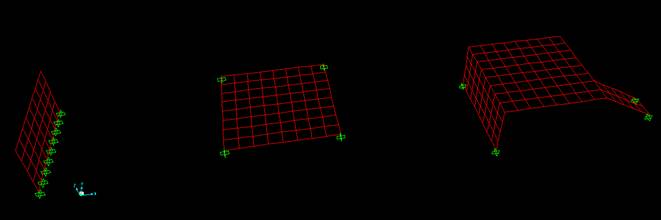

FAZA I.

FILE à IMPORT à AutoCAD .dxf LINK à importiramo elemente iz AutoCAD-a

Shells à FAZA 1 - ZID

DEFINE à AREA SECTIONS LINK à definiramo karakteristike plošnih elemenata

Section Name à ZID

Area Type à Membrane

Materijal à Concrete

Dimensions à 0,2 m

ASSIGN à AREA à SECTIONS LINKà odabranim elemen. pridružimo presjek

Section à ZID

ASSIGN à JOINT à RESTRAINS LINK à definiramo Rubne Uvjete

dno zida à upeti ležajevi

DEFINE à LOAD CASES LINK à definiramo opterećenja.

opterećenje u Zsmjeru à npr.opt-Z / LIVE

opterećenje u Xsmjeru à npr.opt-X / LIVE

ASSIGN à JOINT à FORCES LINK à definiramo točkasto opterećenje

u srednjoj točki vrha zida à opt-Z / 1,0 kN ( -Z )

u srednjoj točki vrha zida à opt-X / 1,0 kN ( -X )

ANALYSE à RUN ANALYSE à RUN NOW LINK à proračun

DISPLAY à DEFORMED SHAPE LINK à prikaz deformacija

DISPLAY à SHOW FORCES / STRESSES à SHELLS LINK à prikaz sila/deform.

UNLOCK

FAZA II.

FILE à IMPORT à AutoCAD .dxf LINK à importiramo elemente iz AutoCAD-a

Shells à FAZA 2 - PLOČA

DEFINE à AREA SECTIONS LINK à definiramo karakteristike plošnih elemenata

Section Name à PLOČA

Area Type à Plate Thin

Materijal à Concrete

Dimensions à 0,2 m

ASSIGN AREA SECTION LINKà odabranim elementima pridružimo presjek

Section à PLOČA

ASSIGN à JOINT à RESTRAINS LINK à definiramo Rubne Uvjete

'ćoškovi' ploče à upeti ležajevi

ASSIGN à JOINT à FORCES LINK à definiramo točkasto opterećenje

u sredini ploče à opt-Z / 1,0 kN ( -Z )

u rubnoj točki ploče à opt-X / 1,0 kN ( -X )

ANALYSE à RUN ANALYSE à RUN NOW LINK à proračun

DISPLAY à DEFORMED SHAPE LINK à prikaz deformacija

UNLOCK

FAZA III.

FILE à IMPORT à AutoCAD .dxf LINK à importiramo elemente iz AutoCAD-a

Shells à FAZA 3 - RAMPA

DEFINE à AREA SECTIONS LINK à definiramo karakteristike plošnih elemenata

Section Name à RAMPA

Area Type à Shell

Materijal à Concrete

Dimensions à 0,2 m

ASSIGN AREA SECTION LINKà odabranim elementima pridružimo presjek

Section à RAMPA

ASSIGN à JOINT à RESTRAINS LINK à definiramo Rubne Uvjete

dno zida i rampe à upeti ležajevi

ASSIGN à JOINT à FORCES LINK à definiramo točkasto opterećenje

u sredini ploče à opt-Z / 1,0 kN ( -Z )

u rubnoj točki ploče à opt-X / 1,0 kN ( -X )

ANALYSE à RUN ANALYSE à RUN NOW LINK à proračun

DISPLAY à DEFORMED SHAPE LINK à prikaz deformacija

UNLOCK

FAZA IV.

ASSIGN AREA SECTION LINKà različitim elem. rampe pridružimo presjeke

ploči rampe à PLOČA

zidu rampe à ZID

rampi ostaje à RAMPA

ANALYSE à RUN ANALYSE à RUN NOW LINK à proračun

DISPLAY à DEFORMED SHAPE LINK à prikaz deformacija

UNLOCK

PAZI:

DISPLAY à DEFORMED SHAPE LINK à prikaz 'modova'

DODATNO:

EDIT à EXTRUDE AREAS TO SOLID LINK à pretvaramo površinske elemente u volumne
