PRIMJER (modeliranje ploče sa gredama)

promjeniti mjerne jedinice [kNm] LINK

NEW MODEL LINK à novi model

GRID LINK à definiramo raster pogodan zadatku

broj osnih linija à 4×4×1

razmaci osnih linija à 3×3×1

DEFINE à AREA SECTIONS LINK à definiramo karakteristike plošnih elemenata

Section Name à PLOČA

Area Type à Shell – Thin

Materijal à Concrete

Dimensions à 0,1 m

DRAW à DRAW QUAD AREA LINK à definiranje geom. površinskih elemenata

preko cijelog 'grida' à presjek PLOČA

EDIT à MESH LINK à meshiranje ploče

dodatni mesh à 9×9

ASSIGN à JOINT à RESTRAINS LINK à definiramo Rubne Uvjete

u uglovima  ploče à 4 nepomična

DEFINE à LOAD CASES LINK à definiramo bilo koje opt.

qà stalno / DEAD

P à pokretno / LIVE

ASSIGN à AREA LOADS à UNIFORM LINK à def. površinsko opterećenje

q à 2,0 kN/m²

p à 3,0 kN/m²

DEFINE à COMBINATIONS à Add New Combo

EC à 1,35 × DEAD+1,35 × q+1,5 × p

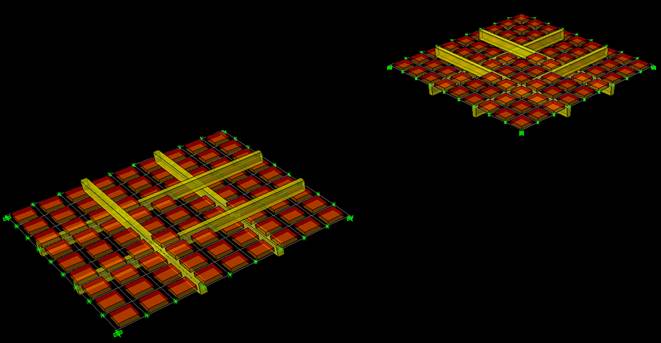

VIEW à SET DISPLAY OPTIONS LINK à Extrude View

ANALYSE à RUN ANALYSE à RUN NOW LINK à proračun

DISPLAY à SHOW FORCES / STRESSES à SHELLS LINK à prikaz sila/naprez.

DRAW à DRAW SECTION CUT LINK à prikaz sila/naprez u presjeku

UNLOCK

.................

EDIT à REPLICATE LINK à kopiranje

cijelu ploču à dx = 20, n = 1

DEFINE à FRAME SECTIONS LINK à def. P.P Add Rectangular

Section Name à GREDA

Materijal à Concrete

Dimensions à 25/50 cm

DRAW à FRAME LINK à nacrtamo po dvije grede na 1/3 raspona ploče

à nacrtamo rubne grede

ANALYSE à RUN ANALYSE à RUN NOW LINK à proračun

UNLOCK

II.   SPUŠTENA GREDA SPOJENA KRUTIM ELEMENTIMA

EDIT à REPLICATE LINK à kopiranje

ploču s gredama à dx = 20, n = 1

EDIT à MOVE LINK à pomicanje

spuštamogrede à dz = -0,3m  [25 grede + 5 ploče]

EDIT à DIVIDE FRAMES LINK à podjela grede

'rascjepkamo' gredu à 9 Frames

DEFINE à FRAME SECTIONS LINK à def. P.P Add Rectangular

Section Name à VEZA

Materijal à Concrete

Dimensions à def. krutu vezu

ili

Set Modifiers à def. krutu vezu

DRAW à FRAME LINK à crtamo štapove na rubnim elementima { 2×4}

povezujemo ploču sa 'spuštenim' gredama à presjeka VEZA

{ ASSIGN à JOINT.... à CONSTRAINT à definiramo vezu između čvorova }

EDIT à REPLICATE LINK à kopiranje

kopiramo def. krute veze à dx (dy) = 1, n = 9,

VIEW à SET DISPLAY OPTIONS LINK à Extrude View

ANALYSE à RUN ANALYSE à RUN NOW LINK à proračun

UNLOCK

III.   GREDA  -  SHELL

EDIT à REPLICATE LINK à kopiranje

                                                               ploču s centričnim gredama à dx = 20, n = 1

DEFINE à AREA SECTIONS LINK à definiramo karakteristike plošnih elemenata

Section Name à GREDA

Area Type à Shell – Thin

Materijal à Concrete

Dimensions à 0,25 m

EDIT à EXTRUDE à  EXTRUDE LINES TO AREAS à pretvamo linijske elemente u plošne

odabiremo sve grede   à dz  = -0,3

ASSIGN à AREA à SECTIONS LINKà odabranim elemen. pridružimo presjek

odabiremo sve 'grede'           à   GREDA

EDIT à MESH LINK à meshiramo grede

mesh à         9×1  (? koje rezultate želimo)

VIEW à SET DISPLAY OPTIONS LINK à Extrude View

Area – Not in the View

EDIT à DELETE LINK à brišemo odabrane elemente (sve štapne)

ANALYSE à RUN ANALYSE à RUN NOW LINK à proračun

UNLOCK

IV.    'OFFSET'

EDIT à REPLICATE LINK à kopiranje

kopiramo ploču s gredama u sredini ploče à dy = 20, n = 1

ASSIGN à FRAME.... à INSERTION POINT LINK à biramo točku spajanja

jednoj od ploča pomičemo točku spajanja greda à Top Center <8>

+ točno naštimati ???

VIEW à SET DISPLAY OPTIONS LINK à Extrude View

ANALYSE à RUN ANALYSE à RUN NOW LINK à proračun

UNLOCK

Dodatno:

ASSIGN à JOINT à RESTRAINS LINK à definiramo Rubne Uvjete

po rubu ploče à + uvjeti simetrije
