PRIMJER (modeliranje spoja ploče i stupa (zida))

promjeniti mjerne jedinice [kNm] LINK

NEW MODEL LINK à novi model BLANK

DEFINE à FRAME SECTIONS LINK à def. P.P Add Rectangular

Section Name à STUP

Materijal à Concrete

Dimensions à 50 /50 cm

Section Name à POMOĆNA

Materijal à Steel

Dimensions à 1/1 cm

DEFINE à AREA SECTIONS LINK à definiramo karakteristike plošnih elemenata

Section Name à PLOČA

Area Type à Shell - Thin

Materijal à Concrete

Dimensions à 0,2 m

FILE à IMPORT à AutoCAD .dxf LINK à importiramo elemente iz AutoCAD-a

Frames à Pomoćne

ASSIGN à FRAME /.... à SECTIONS LINKà odabranim elemen. pridružimo presjek

Frames à Pomoćne

FILE à IMPORT à AutoCAD .dxf LINK à importiramo elemente iz AutoCAD-a

Frames à Stup

ASSIGN à FRAME /.... à SECTIONS LINKà odabranim elemen. pridružimo presjek

presjeci su automatski izabrani à STUP

FILE à IMPORT à AutoCAD .dxf LINK à importiramo elemente iz AutoCAD-a

Shells à Ploče

ASSIGN à AREA à SECTIONS LINKà odabranim elemen. pridružimo presjek

ploča je automatki izabrana à PLOCA

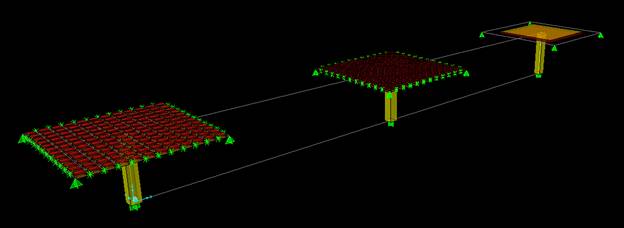

DRAW à DRAW QUAD AREA LINK à definiranje geom. ploče pomoću POM linija

EDIT à MESH LINK à meshiranje ploče

1. ploča  automesh  à   max size 1,0

2. ploča manual mesh  à 6×6

ASSIGN à JOINT à RESTRAINS LINK à definiramo Rubne Uvjete

po rubu ploče à 4 nepomična [ uvjeti simetrije ? ]

dno stupa à upeti

DEFINE à LOAD CASES LINK à definiramo bilo koje opt.

opterećenje à npr.pokretno / LIVE

ASSIGN à AREA LOADS à UNIFORM LINK à def. površinsko opterećenje

po svim pločama à 10 kN/m²

ANALYSE à RUN ANALYSE à RUN NOW LINK à proračun

DISPLAY à SHOW FORCES / STRESSES à SHELLS LINK à prikaz sila/naprez.

DRAW à DRAW SECTION CUT LINK à prikaz sila/naprez u presjeku

VIEW à SET DISPLAY OPTIONS LINK à Area – Local Axes [ PAZI ]

UNLOCK

ASSIGN à AREA à REVERSE LOCAL 3 LINK à 'okrećemo' lokalnu os

ploče importirane iz AutoCAD-a à drugačije def. osi

EDIT à MESH LINK à meshiranje ploče

1. ploča  automesh  à   max size 0,25

II.     'DEBELA'  PLOČA   /   CONSTRAINTS

EDIT à REPLICATE LINK à kopiranje

 kopiramo plocu12×12 à dy = 15, n = 2

EDIT à MESH LINK à meshiranje ploče

mesh za konture stupa (4 elementa oko vrha stupa) à 2×2

meshiramo kopiranu zadnju ploču   à 5×5

1.

DEFINE à AREA SECTIONS LINK à definiramo karakteristike plošnih elemenata

Section Name à debela PLOČA

ASSIGN à AREA à SECTIONS LINKà odabranim elemen. pridružimo presjek

elementima konture stupa(3 ploča) à debela PLOČA

2.

ASSIGN à JOINT à CONSTRAINTS LINK à def. posebne odnose između čvorova

spoj stupa à Body, Master-Slave (izbjegavamo koncetraciju)

ANALYSE à RUN ANALYSE à RUN NOW LINK à proračun

DISPLAY à SHOW FORCES / STRESSES à SHELLS LINK à prikaz sila/naprez.

DRAW à DRAW SECTION CUT LINK à prikaz sila/naprez u presjeku

UNLOCK

IV.     ZID

EDIT à REPLICATE LINK à kopiranje

 kopiramo plocu   12×12 à dy = -15, n = 1

 kopiramo stup à dx = 3, n = 1

DRAW à DRAW QUAD AREA LINK à nacrtamo ZID između dva stupa

EDIT à MESH LINK à meshiranje

meshiramo ploču   à 12×12

meshiramo zid  à   6×6

..... DELETE   à   brišemo stupove

ASSIGN à JOINT à RESTRAINS LINK à definiramo Rubne Uvjete

na dnu zida      à upete ležajeve

ANALYSE à RUN ANALYSE à RUN NOW LINK à proračun

DISPLAY à SHOW FORCES / STRESSES à SHELLS LINK à prikaz sila/naprez.

DRAW à DRAW SECTION CUT LINK à prikaz sila/naprez u presjeku

UNLOCK

RJEŠENJE PROBLEMA    [ZADATAK]

Ostalo:

FILE à SAVE AS à 'Podloga' (sve pobrisati prije toga da ostanu definirani presjeci i opterecenje)

Uvjeti simetrije
