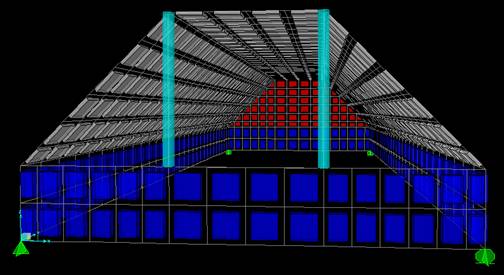

PRIMJER (složenica)

promjeniti mjerne jedinice [kNm] LINK

NEW MODEL LINK à novi model BLANK

DEFINE à FRAME SECTIONS LINK à def. P.P Add Circle

Section Name à VJEŠALJKE

Materijal à Steel

Dimensions à d= 15 cm / t=0,005

DEFINE à AREA SECTIONS LINK à definiramo karakteristike plošnih elemenata

Area Type SVI à Shell - Thin

Materijal SVI à Concrete

Section Name à SLOŽENICA

Dimensions à 0,14 m

Section Name à GREDA

Dimensions à 0,3 m

Section Name à DIJAFRAGMA

Dimensions à 0,30 m

FILE à IMPORT à AutoCAD .dxf LINK à importiramo elemente iz AutoCAD-a

Frames à Vješaljke

ASSIGN à FRAME /.... à SECTIONS LINKà odabranim elemen. pridružimo presjek

automatski izabrani à VJEŠALJKE

FILE à IMPORT à AutoCAD .dxf LINK à importiramo elemente iz AutoCAD-a

Shells à Greda

ASSIGN à AREA à SECTIONS LINKà odabranim elemen. pridružimo presjek

odaberemo elemente           à GREDA

FILE à IMPORT à AutoCAD .dxf LINK à importiramo elemente iz AutoCAD-a

Shells à Dijafragma

ASSIGN à AREA à SECTIONS LINKà odabranim elemen. pridružimo presjek

odaberemo elemente  à DIJAFRAGMA

FILE à IMPORT à AutoCAD .dxf LINK à importiramo elemente iz AutoCAD-a

Shells à Složenica

ASSIGN à AREA à SECTIONS LINKà odabranim elemen. pridružimo presjek

odaberemo elemente  à SLOŽENICA

DEFINE à LOAD CASES LINK à definiramo bilo koje opterećenje

opterećenje à npr.pokretno / LIVE

ASSIGN à JOINT à RESTRAINS LINK à definiramo Rubne Uvjete

definiranje ležajeva à nepokretni ležajevi

SELECT à SELECT à AREA SECTION à složenica

ASSIGN à AREA LOADS à UNIFORM LINK à def. površinsko opterećenje

po cijeloj složenici à 10 kN/m²

ANALYSE à RUN ANALYSE à RUN NOW LINK à proračun

DISPLAY à SHOW FORCES / STRESSES à SHELLS LINK à prikaz sila/naprez.

UNLOCK

II.

SELECT à ALL

EDIT à REPLICATE LINK à kopiranje

linearno à dx = 26, n = 1

ASSIGN à JOINT à RESTRAINS LINK à definiramo Rubne Uvjete

definiranje ležajeva à   slika

ANALYSE à RUN ANALYSE à RUN NOW LINK à proračun

DISPLAY à SHOW FORCES / STRESSES à SHELLS LINK à usporedba rez.

UNLOCK

III.

DEFINE à FRAME SECTIONS LINK à def. P.P Add Rectangular

Section Name à GREDA

Materijal à Concrete

Dimensions à 30/200 cm

SELECT à SELECT à AREA SECTION à greda

DELETE

DRAW à FRAME LINK à nacrtamo gredu umjesto plošnih elemenata

ASSIGN à FRAME.... à INSERTION POINT LINK à biramo točku spajanja

odabiremo sve grede à Top Center <8>

ASSIGN à JOINT à RESTRAINS LINK à definiramo Rubne Uvjete

definiranje ležajeva à ispravni R.U. PAZI

ANALYSE à RUN ANALYSE à RUN NOW LINK à proračun

DISPLAY à SHOW FORCES / STRESSES à SHELLS LINK à prikaz sila/naprez.

UNLOCK

Dodatno:

Usporedba modela sa vješaljkama i sa dijafragmom

Varijanta sa stupovima ....
