PRIMJER (modeliranje kupole)

promjeniti mjerne jedinice [kNm] LINK

NEW MODEL LINK à novi model

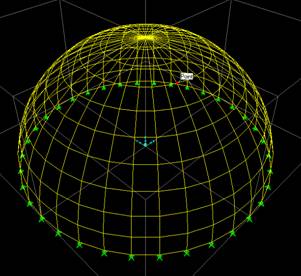

SHELLS à DOME LINK à definiramo parametre kupole

radius à 20m

radijalna podjela (Angular) à 36m

visinska podjela (Division Z) à 10m

DEFINE à AREA SECTIONS LINK à definiramo karakteristike plošnih elemenata

Section Name à KUPOLA

Area Type à Shell - Thin

Materijal à Concrete

Dimensions à 0,14 m

DEFINE à FRAME SECTIONS LINK à def. P.P Add Rectangular

Section Name à PRSTEN

Materijal à Concrete

Dimensions à 100 /100 cm

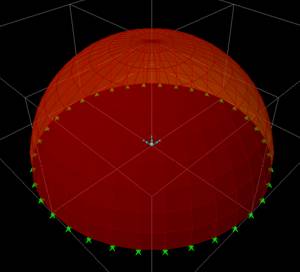

ASSIGN à AREA à SECTIONS LINKà odabranim elemen. pridružimo presjek

odaberemo sve 'shellove' à KUPOLA

DRAW à FRAME LINK à crtamo tlačni i vlačni prsten

vlačni prstnen { z = 0 } à P.P. PRSTEN

tlačni prstnen { 3D, pobrisati red elemenata] } à P.P. PRSTEN

[srediti lokalne osi]

ANALYSE à RUN ANALYSE à RUN NOW LINK à proračun

DISPLAY à SHOW FORCES / STRESSES à SHELLS LINK à prikaz sila/naprez.

UNLOCK

ASSIGN à JOINT à RESTRAINS LINK à definiramo Rubne Uvjete

Dodatno:

KUPOLA DEFINIRANA FRAMEOVIMA à učitati kupolu definiranu frameovima

[ usporeba rezultata, radijalne i merdijalne sile]
