Prometnica na terenu

Primjena zavojnih ploha kod modeliranja prometnice u krivini i nagibu

Planum prometnice u zavoju i nagibu aproksimirat ćemo dijelom zatvorene uspravne zavojne plohe, dok ćemo plohe nasipa i usjeka uz takvu prometnicu aproksimirati dijelovima zatvorenih kosih zavojnih ploha. Podsjetite se: zavojnica i zavojne plohe, modeliranje zavojne plohe u Rhinu.

Primjer: Pomoću zavojnih ploha, u programu Rhino, aproksimirajte plohe planuma, nasipa i usjeka za prometnicu u krivini i nagibu.

Rješenje: video 84

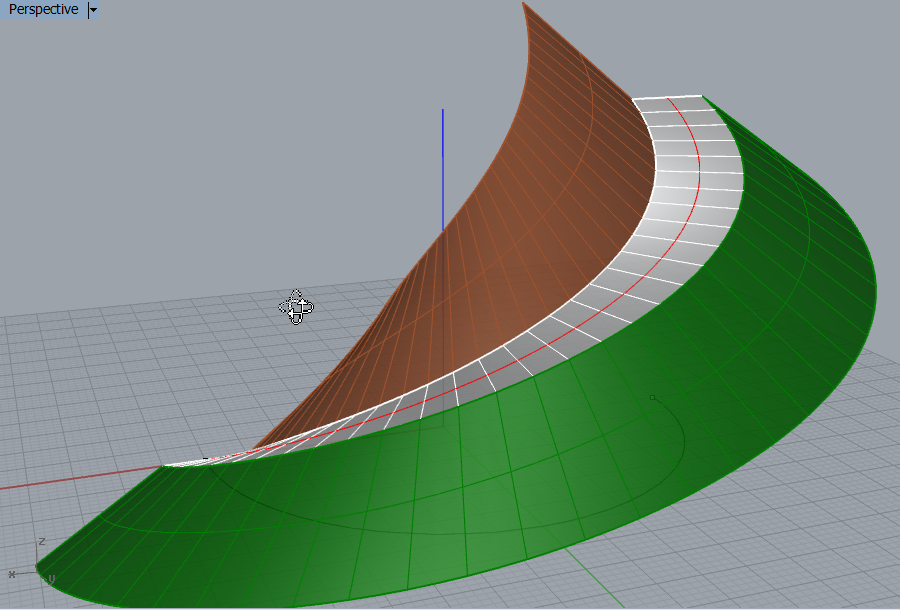

Slika 493

Modeliranja prometnice s nagibom na terenu

Zadatak: Od platoa bez nagiba (kvadratnog tlocrta) na koti 22, odvaja se prilazna prometnica, planuma širine 6 m, koja je na predlošku zadana svojom osi. Prometnica je od platoa do točke \(\small A\) bez nagiba, a od \(\small A\) prema \(\small B\) ima pad 8 % do kote 17, te je nadalje ponovo bez nagiba. U programu Rhino treba riješiti situaciju zemljanih radova na zadanom terenu. Najnižu slojnicu topografske plohe postavite na visinu 10.


Slika 494


Rješenje:

   planum platoa i prometnice u krivini (video 85)

   planum prometnice u pravcu i neutralna linija (video 86)

   usjek i nasip uz plato i prometnicu u krivini bez nagiba (video 87)

   usjek i nasip uz prometnicu u nagibu (video 88)

   usjek i nasip uz prometnicu u pravcu bez nagiba (video 89)

   završna slika (video 90)

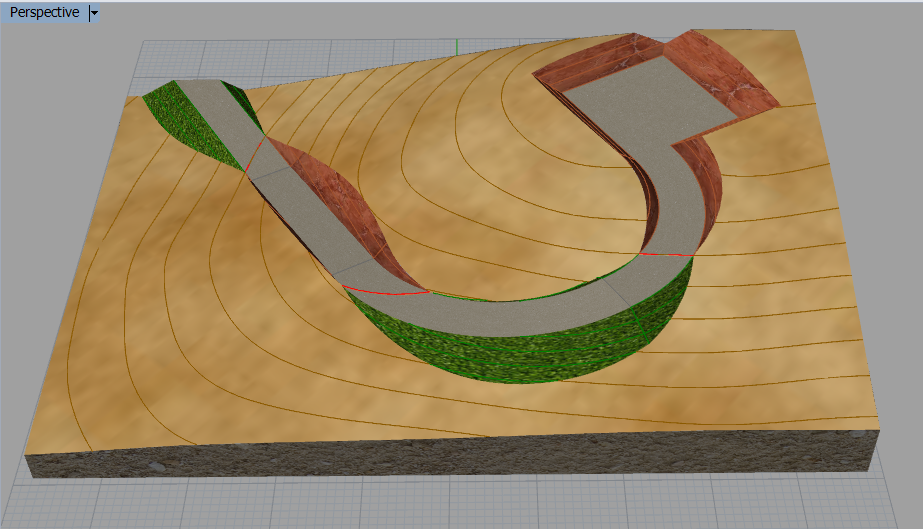

Slika 495: Rješenje u Rhinu - perspektiva
